3.3 Einbau im Schaltschrank

3.3 Einbau im Schaltschrank
62
DS7 Softstarter 09/16 MN03901001Z-DE www.eaton.com
Gewicht und Abmessungen des Softstarters müssen bei der Montage
berücksichtigt werden. Gegebenenfalls sind dazu die erforderlichen tech-
nischen Hilfsmittel (Hubwagen bzw. Kran bei großen Gewichten) und Werk-
zeuge einzusetzen. Eine unsachgemäße Handhabung oder der Einsatz fal-
scher Werkzeuge können den Softstarter beschädigen.
Der Softstarter DS7 darf nur als Einbaugerät verwendet werden.
Ausreichende Gegenmaßnahmen sind zu treffen bei:
• Verunreinigter Kühlluft wie Staub, Flusen, Fetten:
Diese können Kurzschlüsse auf den Platinen verursachen
(Gegenmaßnahmen: Einbau von Filtern, separate Luftführung).
• Aggressiven Gasen:
Diese können Leiterbahnen verätzen
(Gegenmaßnahmen: Einbau von Filtern, separate Luftführung).
• Ungereinigten Filtern:
Diese können zur Temperaturüberhitzung führen
(Gegenmaßnahme: regelmäßige Reinigung).
Um Wärmestau zu vermeiden, sind folgende Punkte zu beachten:
• Für ungehinderten Zutritt der Kühlluft sowie für einen ungehinderten
Austritt der Abluft sorgen.
• Keine Geräte mit großer Wärmeentwicklung in Nähe des Softstarters
montieren.
• Einbauräume oberhalb und unterhalb des Softstarters einhalten, da sonst
die Temperatur der Kühlluft auf unzulässige Werte ansteigt und der Soft-
starter abschaltet.
> ϑ
ϑ = -5... +40 °C
(ϑ = 23... +104 °F)

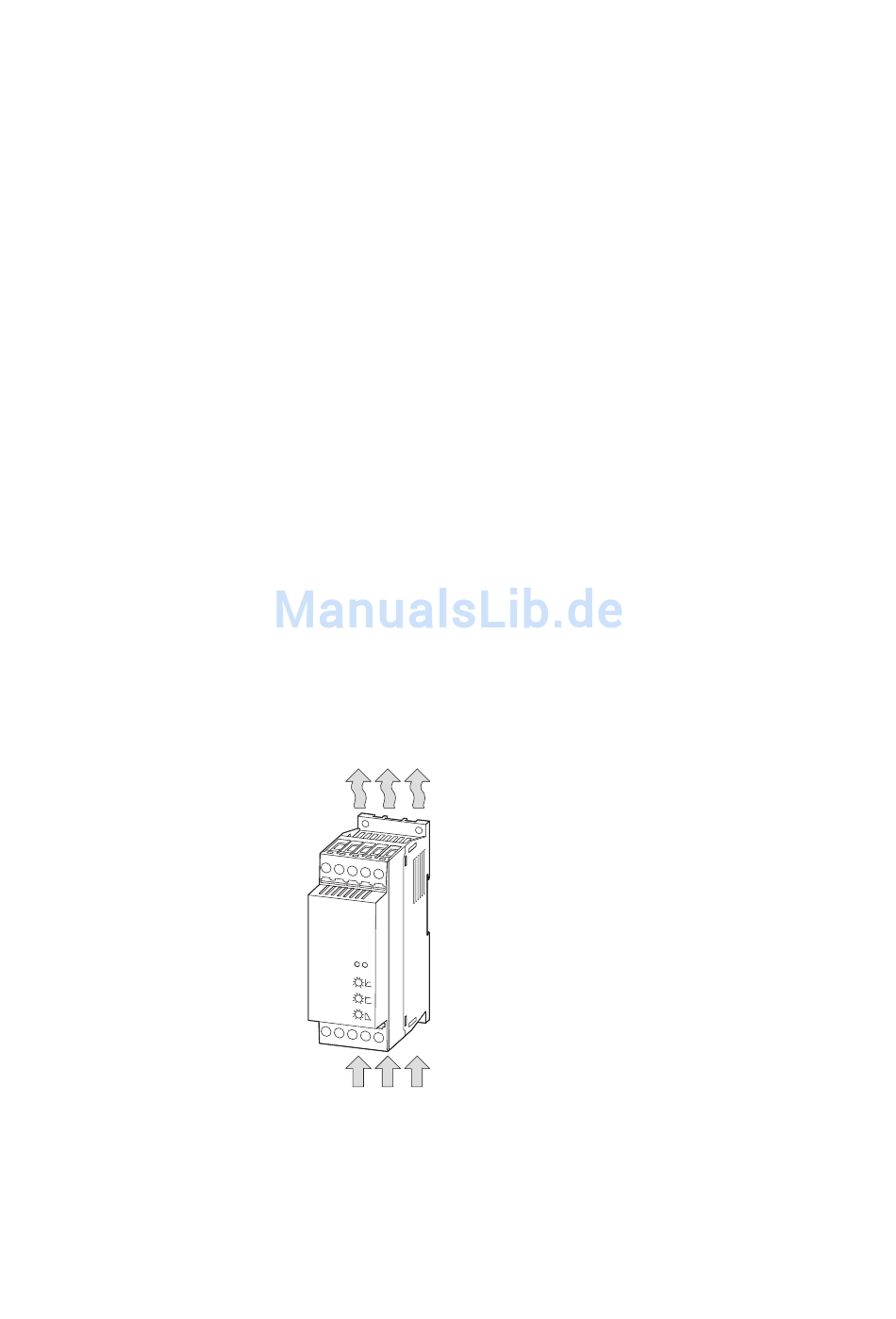

Abbildung 39: Kühlluftzufuhr
