2 Projektierung
2.12 Lastfälle
2.12.4 Konfigurationsmöglichkeiten von DS7
Stand-alone-Aufbau
ohne internen Lüfter
Stand-alone-Aufbau der
Baugrößen 1 und 2
mit internem Lüfter
Zusammenbau mit
xStart-Komponenten ohne Lüfter
Zusammenbau mit
xStart-Komponenten mit Lüfter
56
DS7 Softstarter 09/16 MN03901001Z-DE www.eaton.com

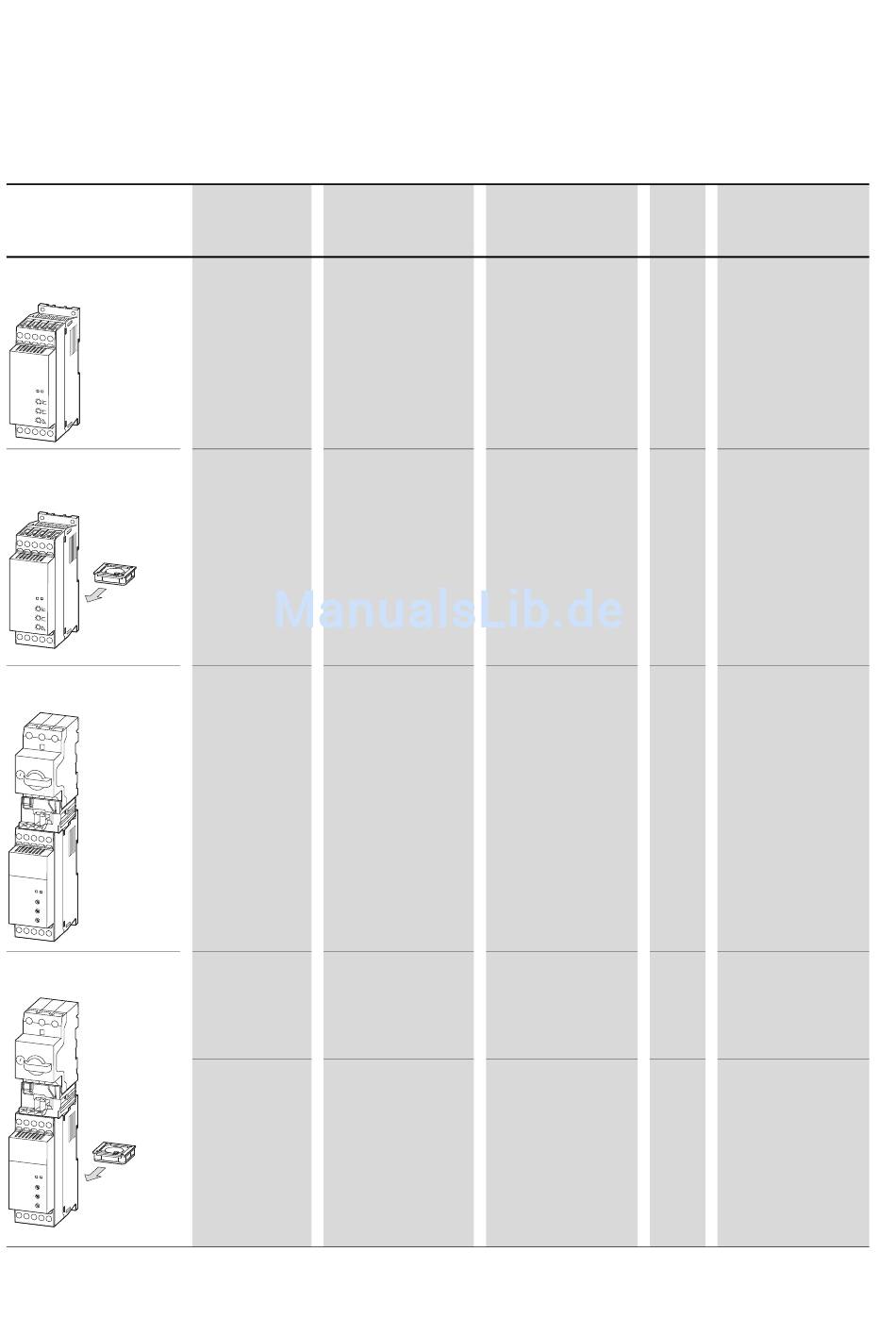

Tabelle 10: Konfigurationsmöglichkeiten
Besonderheit Konfiguration
Standardaufbau DS7
erhöhte Anzahl Starts DS7 (bis 32 A)
+ DS7-FAN-032 (Lüfter)
Derating erforderlich DS7 (bis 32 A)
+ PKZM0-XDM12 oder
PKZM0-XM32DE, PKZ/PKE
DILM12-XMCP/T oder
ZB...12/ZB32...
kein Derating erfor- DS7 (bis 32 A)
derlich + PKZM0-XDM12 oder
PKZM0-XM32DE, PKZ/PKE
DILM12-XMCP/T oder
ZB...12/ZB32...
+ DS7-FAN-032 (Lüfter)
• erhöhte Anzahl DS7 (bis 32 A)
Starts + PKZM0-XDM12 oder
• Derating erforder- PKZM0-XM32DE, PKZ/PKE
lich DILM12-XMCP/T oder
ZB...12/ZB32...
+ DS7-FAN-032 (Lüfter)
Strom Starts
pro
Stunde
Es gilt der auf dem Gerät 10
genannte Bemessungs-
betriebsstrom I .
e
Es gilt der auf dem Gerät 40
genannte Bemessungs-
betriebsstrom I .
e
Es gilt der nächst kleinere 10
verfügbare Bemessungs-
betriebsstrom I .
e
Es gilt der auf dem Gerät 10
genannte Bemessungsbe-
triebsstrom I .
e
Es gilt der nächst kleinere 40
verfügbare Bemessungs-
betriebsstrom I .
e
gültiges Diagramm
Es gilt das für diesen Last-
zyklus (10 Starts pro Stunde)
gültige Diagramm.
→ Beispiel I. (Seite 58)
Es gilt das für diesen Last-
zyklus (10 Starts pro Stunde)
gültige Diagramm.
Die Zahl der Starts pro
Stunde ist mit dem Faktor 4
zu multiplizieren, d h.
1, 10, 20 → 4, 40, 80
→ Beispiel II. (Seite 58)
Es gilt das Diagramm für den
entsprechenden nächst klei-
2)
neren Gerätetyp.
→ Beispiel III. (Seite 58)
Es gilt das für diesen Last-
zyklus (10 Starts pro Stunde)
gültige Diagramm.
→ Beispiel IV. (Seite 58)
Es gilt das Diagramm für den
entsprechenden nächst klei-
2)
neren Gerätetyp.
Die Zahl der Starts pro
Stunde ist mit dem Faktor 4
zu multiplizieren, d h.
1, 10, 20 → 4, 40, 80
→ Beispiel V. (Seite 58)
