3 Installation
3.3 Einbau im Schaltschrank
76
DS7 Softstarter 09/16 MN03901001Z-DE www.eaton.com
a
b
a

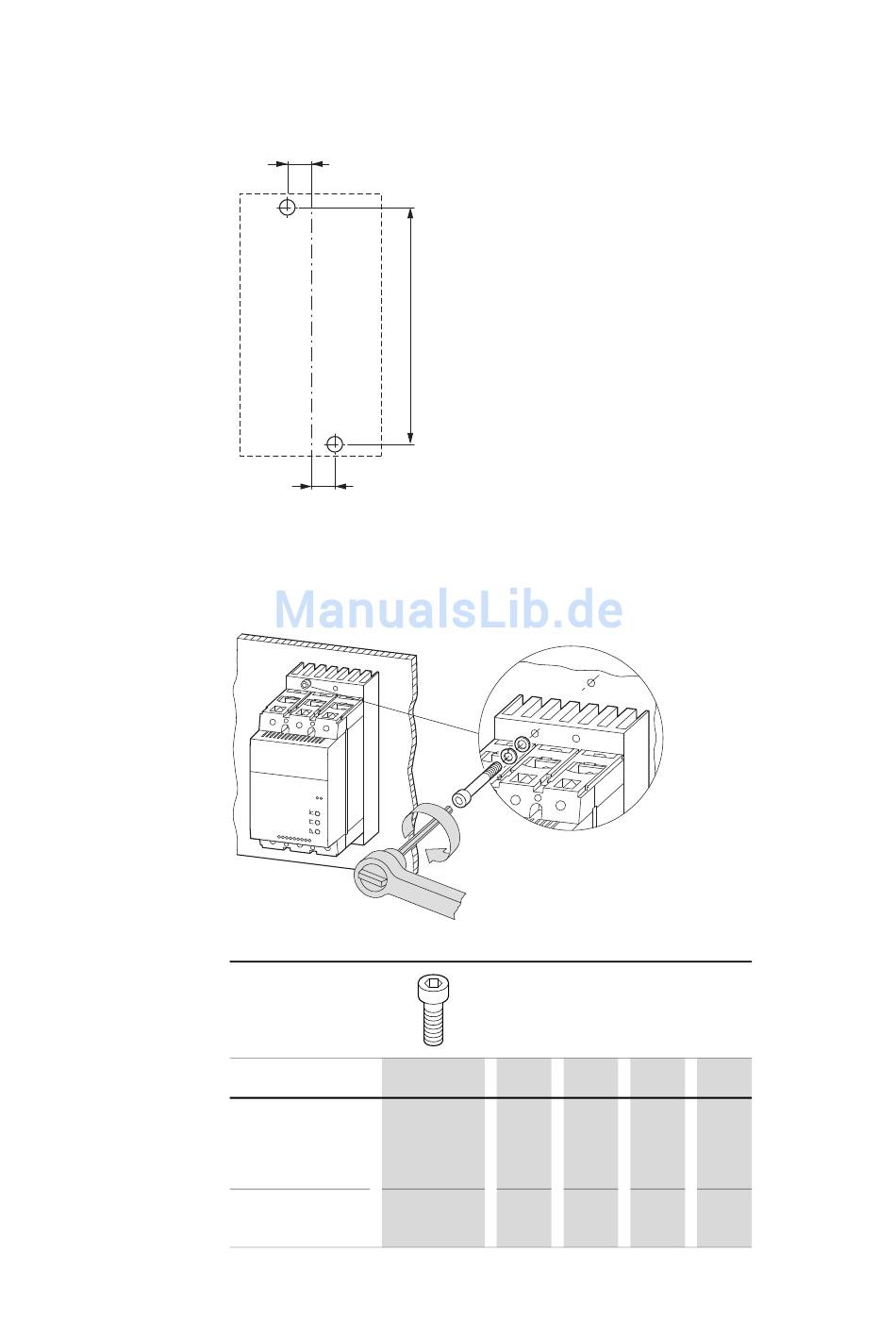

Abbildung 59: Bohrmaße
￫
In Verbindung mit dem optionalen Gerätelüfter DS7-FAN-100
bzw. DS7-FAN-200 weichen die Bohrmaße hier ab.
Siehe hierzu die Maßbilder auf Seite 232.
Abbildung 60: Aufbau auf Montageplatte, Softstarter DS7 (Baugröße 3 und 4)
Typ
DS7-34...SX041N0 2 x M5 x ≧ 55
DS7-34...SX055N0
DS7-34...SX070N0
DS7-34...SX081N0
DS7-34...SX100N0
DS7-34...SX135N0 2 x M6 x ≧ 65
DS7-34...SX160N0
DS7-34...SX200N0
Baugröße 3 (bis 100 A)
① = 22,5 mm
② = 161 mm
Baugröße 4 (bis 200 A)
① = 15 mm
② = 200 mm
mm inch Nm
4 0,16 9
5 0,2 14
