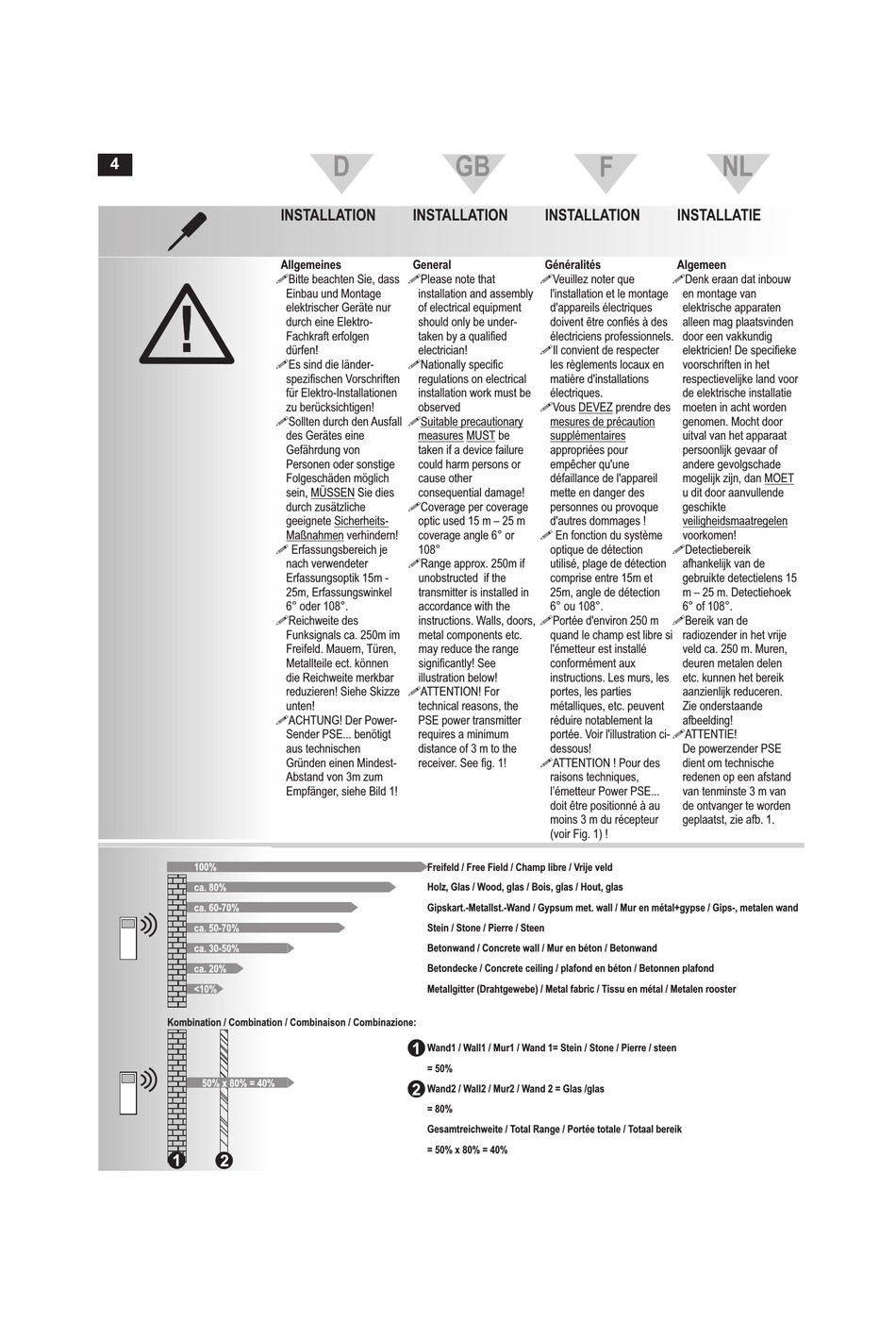

Installation - Grothe Mistral BM 03.0 Bedienungs- Und Installationsanleitung

4
!
!
!
!
!
!
aa
aa aa
aa aa
aa aa
aa aa
aa aa
aa aa
aa
aa aa
aa aa
aa aa
aa aa
aa aa
aa aa
D

INSTALLATION

INSTALLATION
Allgemeines General
!
Bitte beachten Sie, dass Please note that
Einbau und Montage installation and assembly
elektrischer Geräte nur of electrical equipment
durch eine Elektro- should only be under-
Fachkraft erfolgen taken by a qualified
dürfen! electrician!
!
Es sind die länder- Nationally specific
spezifischen Vorschriften regulations on electrical
für Elektro-Installationen installation work must be
zu berücksichtigen! observed
!
Sollten durch den Ausfall Suitable precautionary
des Gerätes eine measures MUST
Gefährdung von taken if a device failure
Personen oder sonstige could harm persons or
Folgeschäden möglich cause other
sein, MÜSSEN Sie dies consequential damage!
!
durch zusätzliche Coverage per coverage
geeignete Sicherheits- optic used 15 m – 25 m
Maßnahmen verhindern! coverage angle 6° or
Erfassungsbereich je 108°
!
nach verwendeter Range approx. 250m if
Erfassungsoptik 15m - unobstructed if the
25m, Erfassungswinkel transmitter is installed in
6° oder 108°. accordance with the
Reichweite des instructions. Walls, doors,
Funksignals ca. 250m im metal components etc.
Freifeld. Mauern, Türen, may reduce the range
Metallteile ect. können significantly! See
die Reichweite merkbar illustration below!
!
reduzieren! Siehe Skizze ATTENTION! For
unten! technical reasons, the
ACHTUNG! Der Power- PSE power transmitter
Sender PSE... benötigt requires a minimum
aus technischen distance of 3 m to the
Gründen einen Mindest- receiver. See fig. 1!
Abstand von 3m zum
Empfänger, siehe Bild 1!
Freifeld / Free Field / Champ libre / Vrije veld
Holz, Glas / Wood, glas / Bois, glas / Hout, glas
Gipskart.-Metallst.-Wand / Gypsum met. wall / Mur en métal+gypse / Gips-, metalen wand
Stein / Stone / Pierre / Steen
Betonwand / Concrete wall / Mur en béton / Betonwand
Betondecke / Concrete ceiling / plafond en béton / Betonnen plafond
Metallgitter (Drahtgewebe) / Metal fabric / Tissu en métal / Metalen rooster
Wand1 / Wall1 / Mur1 / Wand 1= Stein / Stone / Pierre / steen
= 50%
Wand2 / Wall2 / Mur2 / Wand 2 = Glas /glas
= 80%
Gesamtreichweite / Total Range / Portée totale / Totaal bereik
= 50% x 80% = 40%
GB
F
INSTALLATION
Généralités
!
Veuillez noter que
l'installation et le montage
d'appareils électriques
doivent être confiés à des
électriciens professionnels.
!
Il convient de respecter
les règlements locaux en
matière d'installations
électriques.
!
Vous DEVEZ prendre des
mesures de précaution
be supplémentaires
appropriées pour
empêcher qu'une
défaillance de l'appareil
mette en danger des
personnes ou provoque
d'autres dommages !
!
En fonction du système
optique de détection
utilisé, plage de détection
comprise entre 15m et
25m, angle de détection
6° ou 108°.
!
Portée d'environ 250 m
quand le champ est libre si
l'émetteur est installé
conformément aux
instructions. Les murs, les
portes, les parties
métalliques, etc. peuvent
réduire notablement la
portée. Voir l'illustration ci-
dessous!
!
ATTENTION ! Pour des
raisons techniques,
l'émetteur Power PSE...
doit être positionné à au
moins 3 m du récepteur
(voir Fig. 1) !
NL
INSTALLATIE
Algemeen
!
Denk eraan dat inbouw
en montage van
elektrische apparaten
alleen mag plaatsvinden
door een vakkundig
elektricien! De specifieke
voorschriften in het
respectievelijke land voor
de elektrische installatie
moeten in acht worden
genomen. Mocht door
uitval van het apparaat
persoonlijk gevaar of
andere gevolgschade
mogelijk zijn, dan MOET
u dit door aanvullende
geschikte
veiligheidsmaatregelen
voorkomen!
!
Detectiebereik
afhankelijk van de
gebruikte detectielens 15
m – 25 m. Detectiehoek
6° of 108°.
!
Bereik van de
radiozender in het vrije
veld ca. 250 m. Muren,
deuren metalen delen
etc. kunnen het bereik
aanzienlijk reduceren.
Zie onderstaande
afbeelding!
!
ATTENTIE!
De powerzender PSE
dient om technische
redenen op een afstand
van tenminste 3 m van
de ontvanger te worden
geplaatst, zie afb. 1.
