MULTICAL® 801

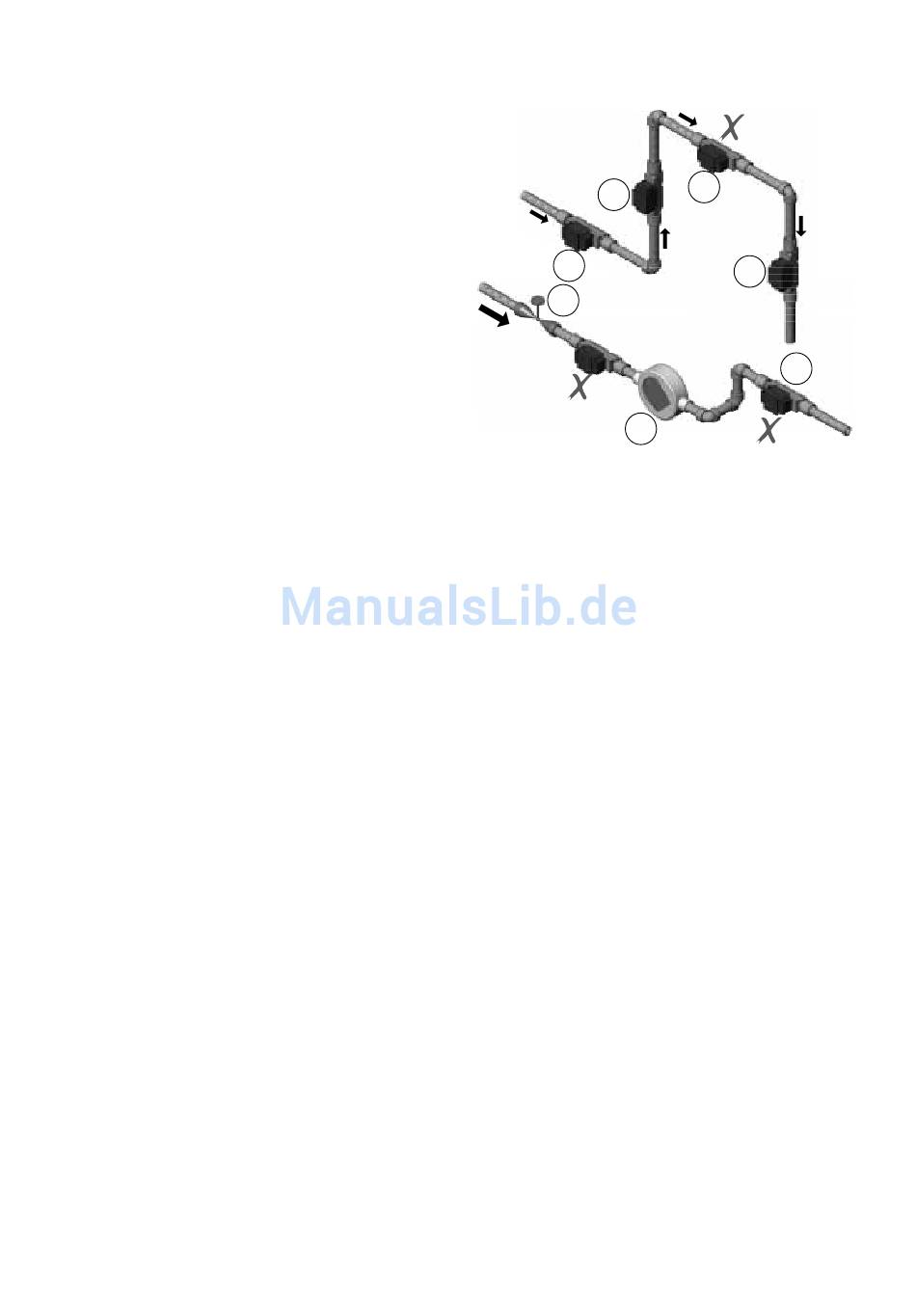

A Empfohlene Platzierung des
Durchlusssensors.
B Empfohlene Platzierung des
Durchlusssensors.
C Unannehmbare Platzierung
wegen der Gefahr von
Luftansammlungen.
D Annehmbare Platzierung in
geschlossenen Systemen.
Unannehmbare
Platzierung in offenen
Anlagen wegen der Gefahr von
Luftansammlungen.
E Ein Durchlusssensor soll nicht
unmittelbar nach einem Ventil
platziert werden, abgesehen von
Absperrhähnen (Kugelventiltyp),
die völlig offen sein müssen,
wenn sie nicht zum Absperren
verwendet werden.
F Ein Durchlusssensor darf nie
auf der Saugseite der Pumpe
installiert werden.
G Ein Durchlusssensor sollte nicht
nach einem Raumkrümmer
montiert werden.
Um der Kavitation vorzubeugen, muss der Gegendruck (statischer Druck
im Auslauf des Zählers) beim ULTRAFLOW® mindestens 1,5 bar bei q
mindestens 2,5 bar bei q
80 °C. ULTRAFLOW® darf keinem niedrigeren Druck als dem
Umgebungsdruck (Vakuum) ausgesetzt werden.
10
sein. Dies gilt für Temperaturen bis zu ca.
s
Kamstrup A/S • 5512604_D1_DE_03.2016
C
B
A
E
F
D
G
und
p
