Anschlussbeispiele

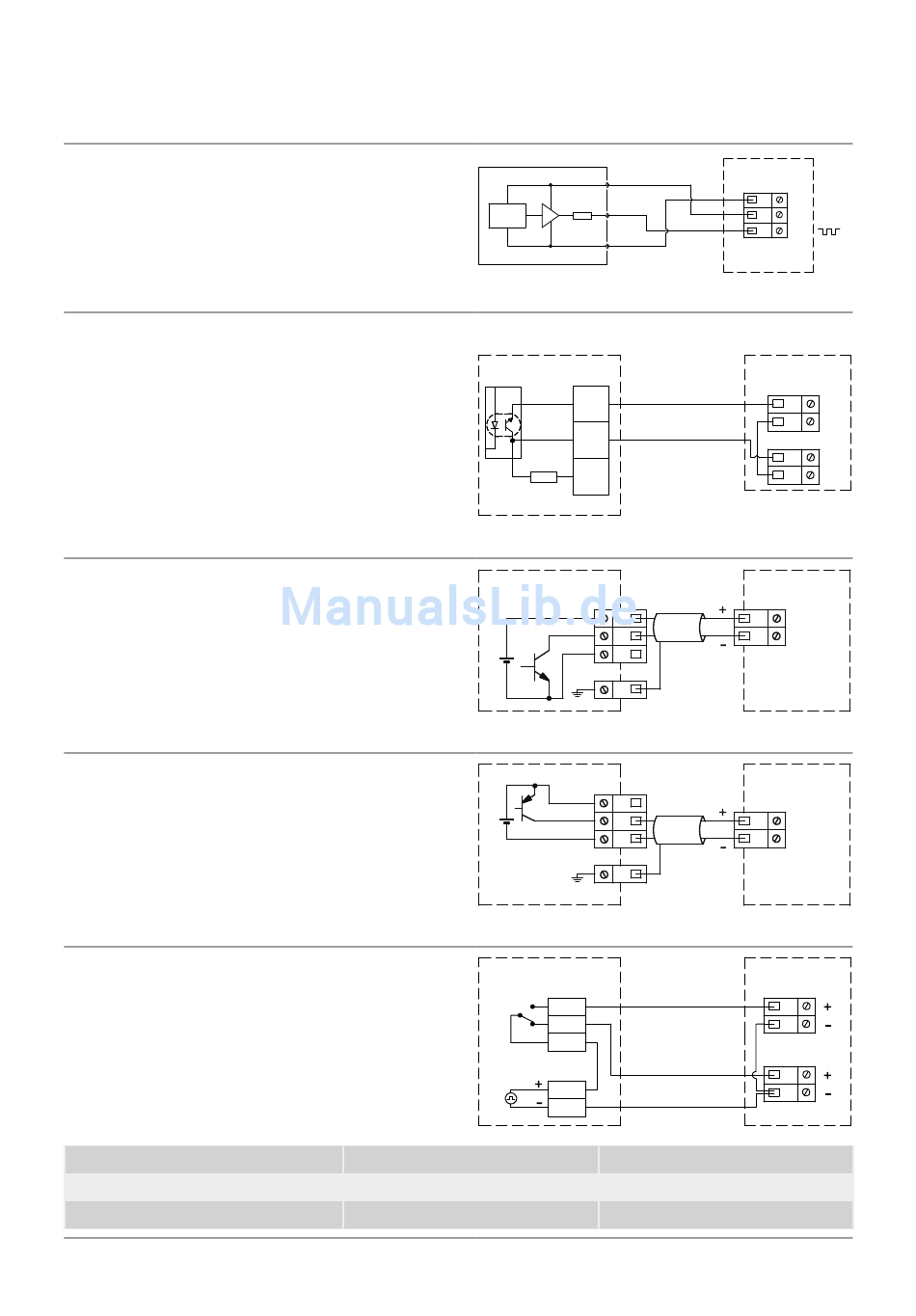

Der aktive Impulsausgang wird
dem nicht galvanisch getrennten
Durchlusssensoreingang direkt
angeschlossen. Dies erlaubt bis
zu 10 m Kabellänge zwischen
Durchlusssensor und Rechenwerk.
Hilfsspannung von den Klemmen
97A und 98A wird dem passiven
Kontaktausgang auf Klemmen
10A und 11A angeschlossen,
bevor das Signal dem galvanisch
getrennten Durchlusssensoreingang
angeschlossen wird. Dies erlaubt
bis zu 100 m Kabellänge zwischen
Durchlusssensor und Rechenwerk.
Der aktive Impulsausgang
des Durchlusssensors wird
dem galvanisch getrennten
Durchlusssensoreingang direkt
angeschlossen. Dies ermöglicht
bis zu 100 m Kabellänge zwischen
Durchlusssensor und Rechenwerk.
Der aktive Impulsausgang
des Durchlusssensors wird
dem galvanisch getrennten
Durchlusssensoreingang direkt
angeschlossen. Dies ermöglicht
bis zu 100 m Kabellänge zwischen
Durchlusssensor und Rechenwerk.
Der aktive Impulsausgang wird
dem galvanisch getrennten
Durchlusssensoreingang direkt
angeschlossen. Dies ermöglicht
bis zu 100 m Kabellänge zwischen
Durchlusssensor und Rechenwerk.
Gleiche DΘ Polarität
Verschiedene DΘ Polarität E2 = V2 (T1-T2)k
Kamstrup A/S • 5512604_D1_DE_03.2016
ULTRAFLOW® 54/34, DN15-125
ULTRAFLOW® 54, DN150-250
6699-903 & 6699-615/6699-624
SONOFLO/MAGFLO MkIII
MAGFLO Mk IV
SITRANS F
MAGFLO
Wärmeenergie
E2 = V2 (T1-T2)k
MULTICAL® 801
RED
YELLOW
10K
BLUE
11A
10A
9A
56K2
50
V1 (V2)
51
52
PE
56
56
V1 (V2)
56
56
44
45
46
57
58
Kälteenergie
E1 = V1 (T1-T2)k
E3 = V1 (T2-T1)k
MULTICAL® 801
GND
+3.6 V
MULTICAL® 801
10B
11B
97A
98A
MULTICAL® 801
10B (69B)
11B (79B)
MULTICAL® 801
10B (69B)
11B (79B)
MULTICAL® 801
10B
V1
11B
69B
V2
79B
