2 Montage der Temperaturfühler
Temperaturfühler zur Erfassung der Vor- bzw. Rücklauftemperatur werden
ausschließlich paarweise geliefert und dürfen nie voneinander getrennt
werden. Unsere Rechenwerke werden im Normalfall mit bereits montierten
Temperaturfühlern geliefert. Die Kabellänge darf nach EN 1434/OIML R75
nicht verändert werden. Ein eventuelles Austauschen der Fühler darf
ebenfalls nur paarweise vorgenommen werden.
Der Vorlauffühler ist mit einem roten Schild, der Rücklauffühler mit einem
blauen Schild gekennzeichnet. Siehe den Abschnitt über Kabelführung für
die Montage in das Rechenwerk.
Achtung: Die Fühlerleitungen dürfen keinen Ruck oder Zug ausgesetzt
werden. Seien Sie beim Aufbinden der Kabel darauf aufmerksam,
und ziehen Sie die Binder nicht unnötig fest zu, da die Kabel
hierdurch beschädigt werden können. Nehmen Sie weiterhin
zur Kenntnis, dass die Temperaturfühler in Kälte- oder Wärme-/
Kälteinstallationen von unten zu montieren sind.

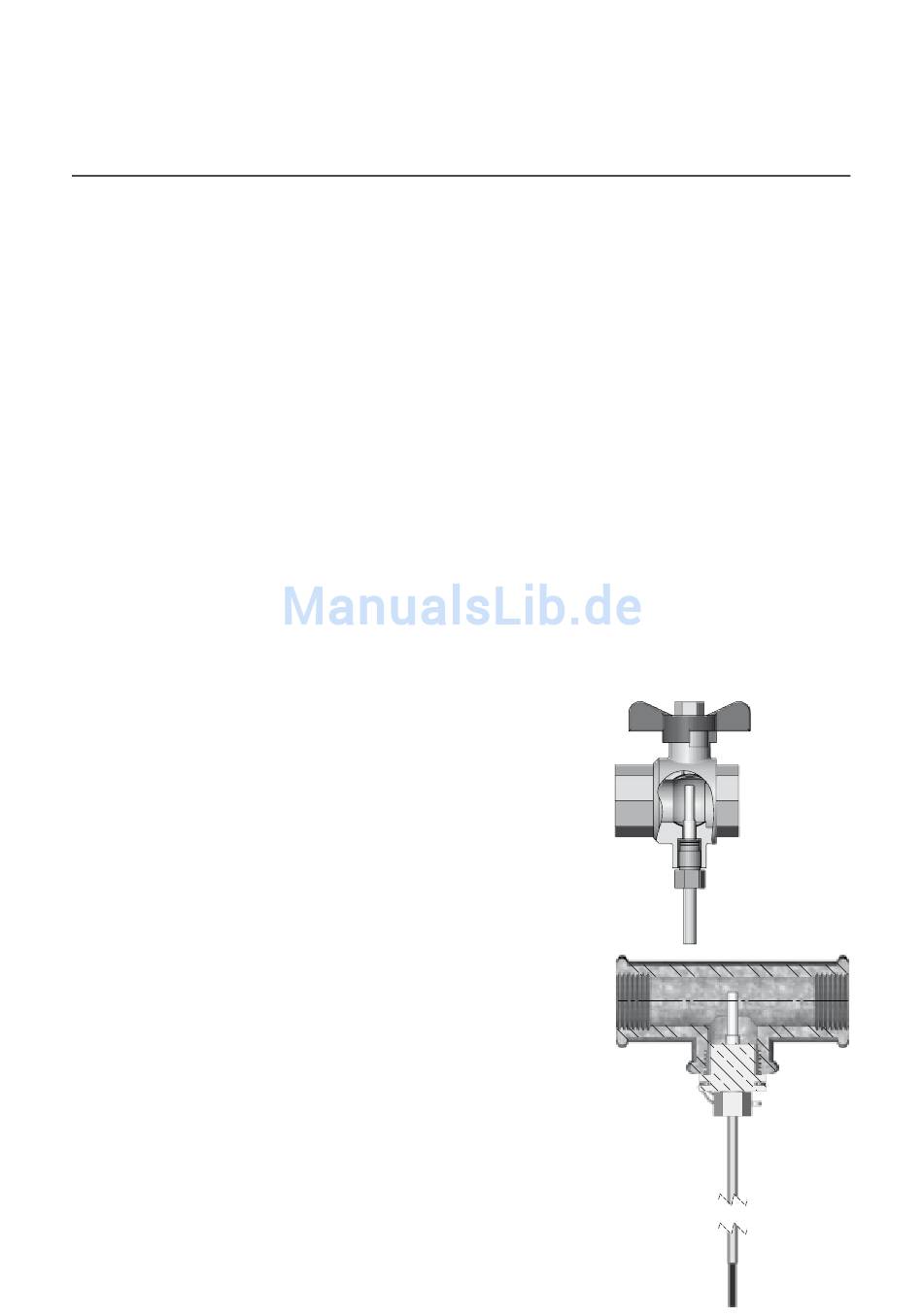

2.1 Direktfühler
Die kurzen Direktfühler können bis zu DN25 in
spezielle Kugelventile mit eingebautem M10-
Stutzen für den kurzen Direktfühler montiert
werden. Sie können ebenfalls in Anlagen mit
Standard-T-Stücken montiert werden. Kamstrup
kann R½ und R¾ Messingnippel liefern, die zu
den kurzen Direktfühlern passen. Die Spitze
des Temperaturfühlers soll mindestens bis zur
Mitte der Strömung reichen. Weiterhin kann der
kurze Direktfühler auch in alle MULTICAL® 403
Durchlusssensoren mit G¾B, G1B, G5/4B und
G2 Gewinden am Zählergehäuse direkt montiert
werden. Die Messingverschraubungen der Fühler
werden mit einem 12 mm Gabelschlüssel leicht
(ca. 4 Nm) festgedreht. Danach werden die Fühler
mit Plombe und Draht versiegelt.
