MULTICAL® 801
7

Elektrischer Anschluss

Die Temperaturfühler werden wie
oben gezeigt in den Klemmreihen
des Rechenwerks montiert. Bei der
Montage von 2-Leiterfühlern werden
Brücken verwendet.
Bei Durchlusssensoren V1 und V2
werden die untenstehenden Farben
beim Anschluss von ULTRAFLOW®
und elektronischen Abtastern
verwendet.
Durchlusszähler mit Reed-Schalter-
Ausgang an die Klemmen 11–10
bzw. 11–69 anschliessen.
V1
- 11
+ 9
SIG 10
Klemm-
reihe Nr.
T1 1–5–6–2
T2 3–7–8–4
V1 11–9–10
V2 11–9–69
T3 51–51A–
52A–52
Durchlusssensoren von anderen Fabrikaten werden normalerweise an
Klemmen 10B und 11B angeschlossen.
14
V2
11 Blau
9 Rot
69 Gelb
Standardmes-
sung von Wärme
und Kühlung
Fühler in Vorlauf
(rot)
Fühler in Rück-
lauf (blau)
Durchlusssen-
sor in Vor- oder
Rücklauf
-
-

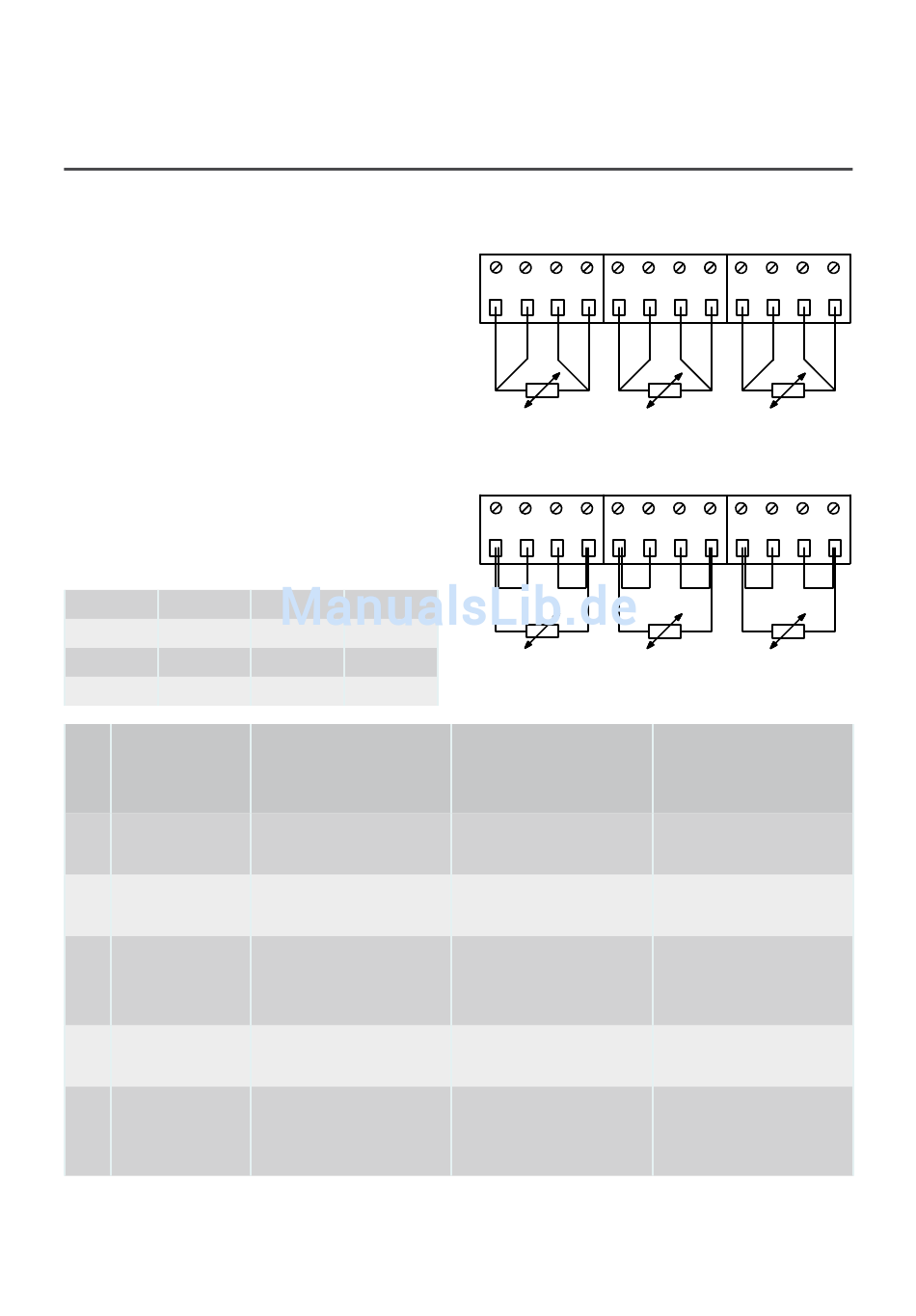

4-Leiter
51 51A 52A 52 3 7
Pt
T3
2-Leiter
51 51A 52A 52 3 7
Pt
T3
Wärmemessung
und Lecküber-
wachung
Fühler in Vorlauf
(rot)
Fühler in Rück-
lauf (blau)
Durchlusssensor
in Vorlauf
Durchlusssensor
in Rücklauf
Evtl. Behälter/
Wärme-austaus-
chertemp.
Kamstrup A/S • 5512604_D1_DE_03.2016
8 4 1 5 6 2
Pt Pt
T2 T1
8 4 1 5 6 2
Pt Pt
T2 T1
Energiemes-
sung in offenen
Systemen
Fühler in Vorlauf
(rot)
Fühler in Rück-
lauf (blau)
Durchlusssensor
in Vorlauf
Durchlusssensor
in Rücklauf
Bezugsfühler
(grau)
