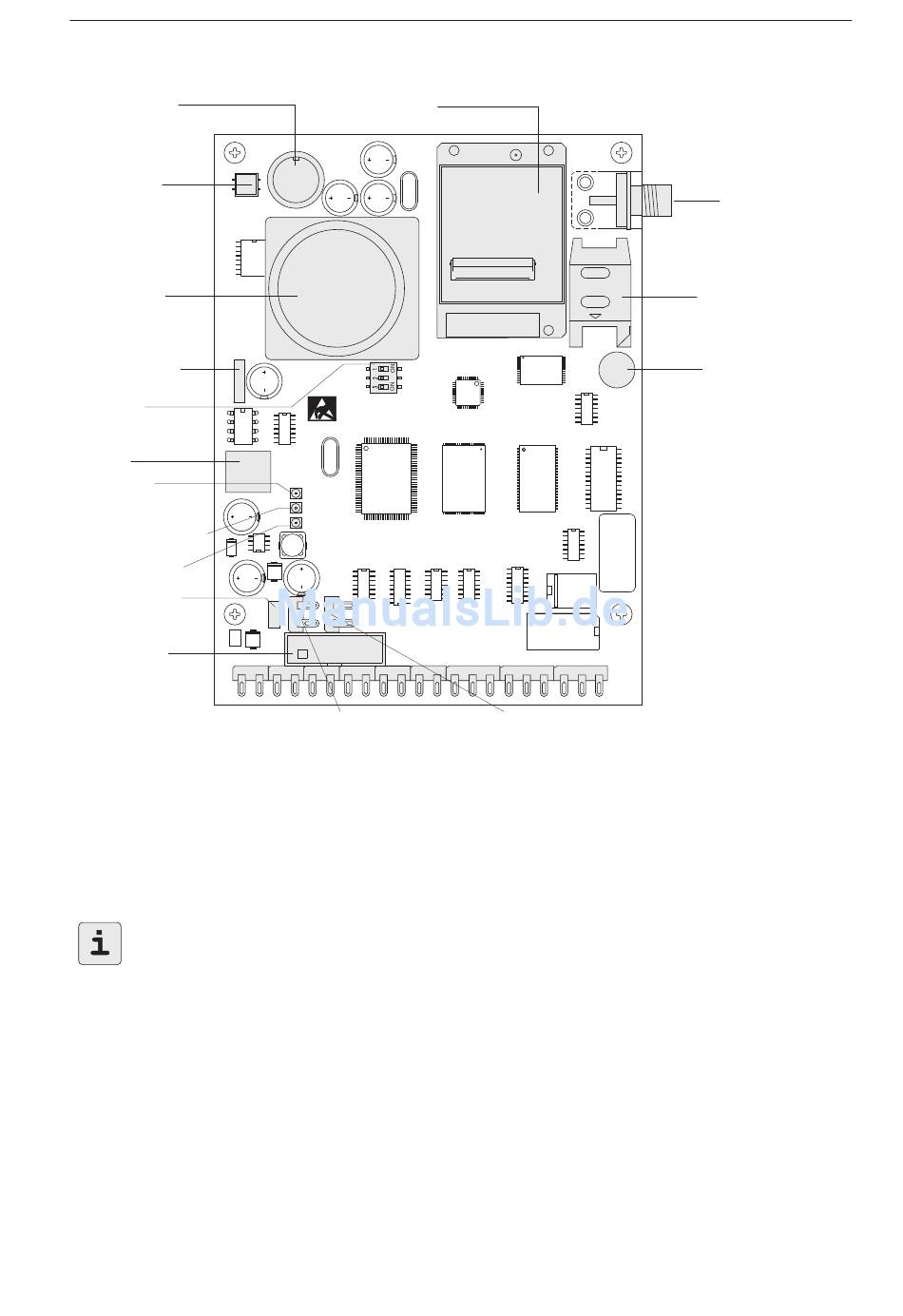

BEDIEN- UND ANZEIGEELEMENTE
10-pol. Buchse
für PR 7000 / compas
Reset-Taste
Lautsprecher
PTC-Sicherung
Si2
1,1 A
Schiebe-
schalter S1
Batterie
Batterie
grüne LED
"GSM-Modul"
rote LED "Sprache"
rote LED "GMA"
PTC-Sicherung
250 mA
Steckplatz für
parallele S1-
ST1
Schnittstelle
(Modul-Geräte)
5.1
Bedienelemente
Reset-Taste
Nach Betätigung der Reset-Taste führt das comline 1004 (GSM) einen internen Gerätetest durch
(ca. 3 s). Ist der Test erfolgreich abgeschlossen, wird dies mit der grünblitzenden LED "Betrieb" ange-
zeigt. Mit der Reset-Taste kann die ÜE jederzeit wieder in seinen Grundzustand zurückgesetzt werden.
Nach einem Reset (Neustart) wird die ÜE automatisch aktiviert, wenn sich eine
widerstandsüberwachte Meldelinie nicht in ihrem Toleranzbereich befi ndet oder
bei entsprechender Parametrierung ein Routine-Anruf erfolgen soll.
Schiebeschalter S1
S1 Laut
Über die Schalterstellung kann zur Kontrolle der aufgesprochenen Texte
der Lautsprecher eingeschaltet werden.
Werkauslieferung: off
S1 Test
Die Schalterstellung ist für Prüf- und Testfunktionen (siehe Kap. 9) einsetzbar.
Mit der Schalterstellung "on", Betätigung der Reset-Taste und entsprechend abge-
schlossene Meldelinien können die Prüffunktionen ausgeführt werden.
Werkauslieferung: off
S1 Flash
Die Schalterstellung wird zum Flashen der Betriebssoftware benötigt.
Werkauslieferung: off
HINWEIS: Der Schalter muss für den regulären Betrieb auf off stehen.
GSM-
Funkmodul
Bu3
Laut
S1
Test
Flash
LD5 gn
LD4 rt
LD3 rt
LD1 ge
LD2 gn
Si1
Löt-Federleiste
ST4
ST2
ST3
ST5
ST6
Steckplatz für
gelbe LED "Störung"
SIM
M1
ST8
ST9
ST7
Steckplatz für
grüne LED "Betrieb"
Seite 19
Steckplatz für
Antenne
Einsteckhalterung
für SIM-Karte
Mikrofon
