Montage

Elektrische aansluiting

Elektrische verbinding tussen
brander en ketel
De elektrische verbindingen en
werkzaamheden eraan mogen alleen
door een erkend vakman worden
uitgevoerd. De richtlijnen en
aanbevelingen die van kracht zijn dienen
daarbij in acht te worden genomen.
• Controleren dat de spanning van het
net overeenstemt met de
bedrijfsspanning 230 V, 50 Hz
• Beschermingszekering van de
brander: 10 A.

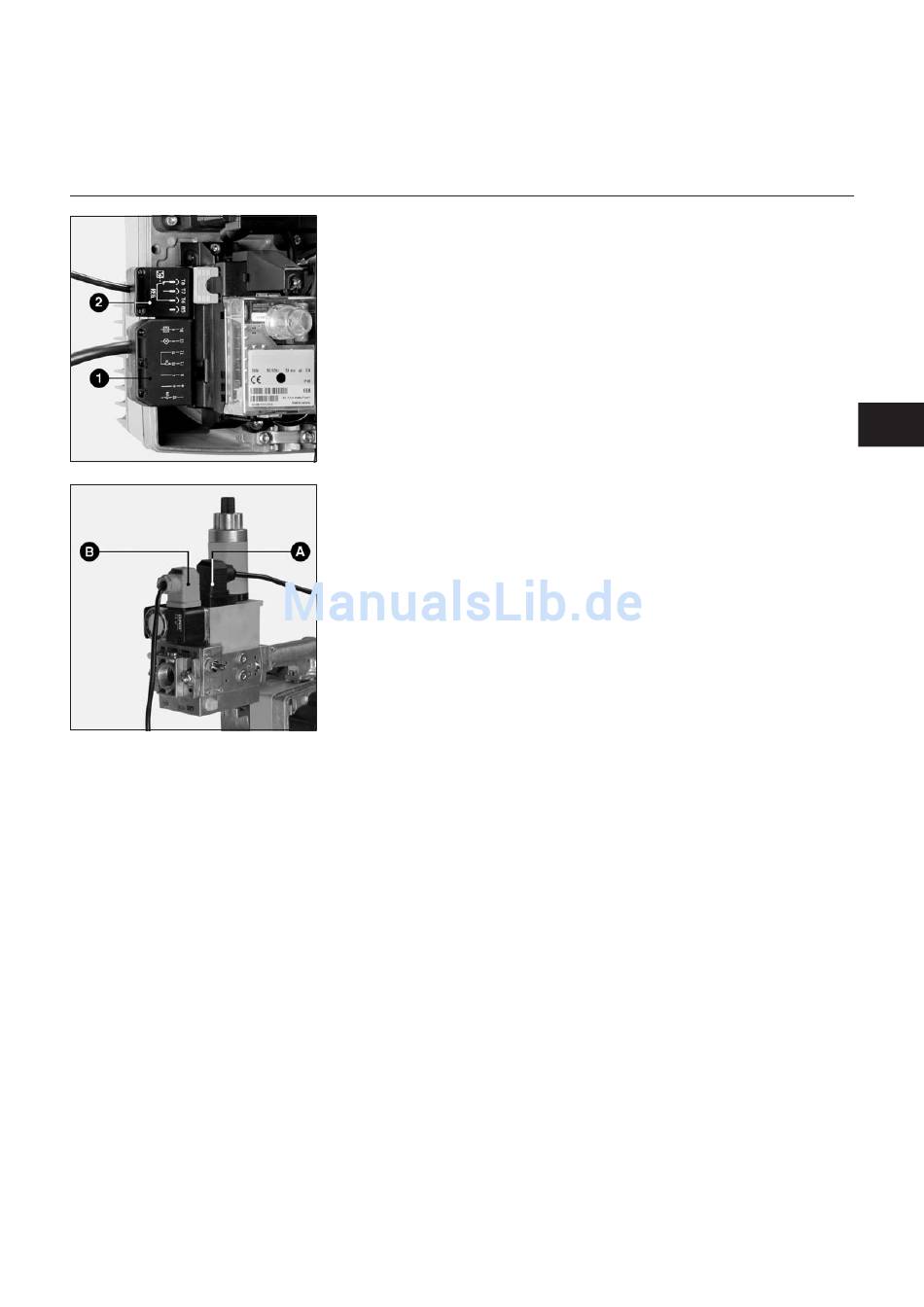

Brander en generator (ketel) worden met
elkaar verbonden via een 7-polige 1 en
een 4-polige 2 stekkerverbinding
Stekker A : Gaspressostaat
Stekker B : Gasventiel
0304 / 13 011 289A
Elektrische verbinding tussen de
brander en de gasverdeelbuis
De aansluiting aan de
–
gasverdeelbuis wordt verzekerd met
de gaspressostaat door twee
voorgekableerde stekkers op de
verbindingsklem van de brander.
De stekkers A en B aansluiten op
–
de overeenkomstige stopcontacten
van de gasverdeelbuis en die
vergrendelen met hun schroeven.
