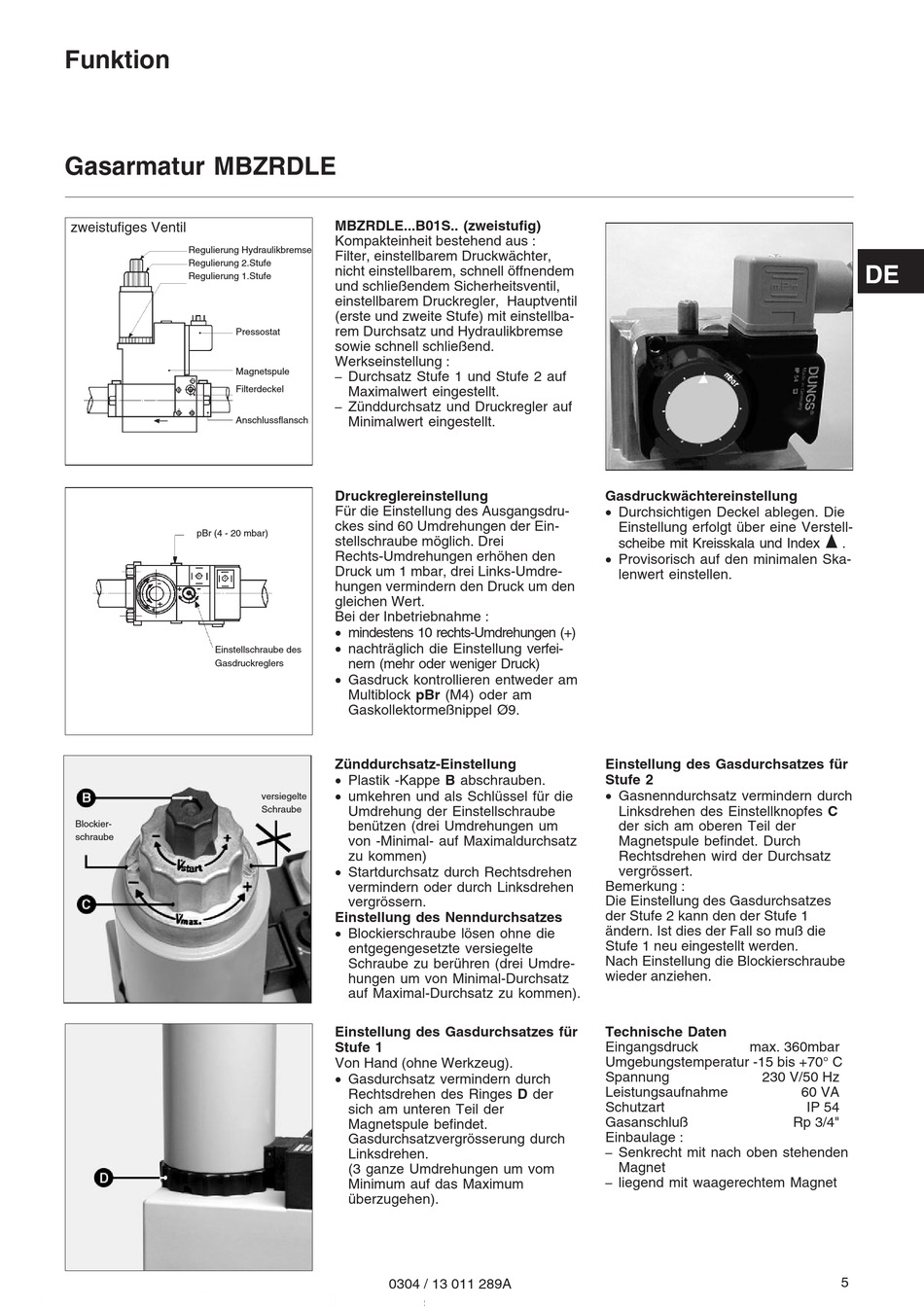

Funktion

Gasarmatur MBZRDLE

zweistufiges Ventil
Regulierung Hydraulikbremse
Regulierung 2.Stufe
Regulierung 1.Stufe
Pressostat
Magnetspule
Filterdeckel
Anschlussflansch
pBr (4 - 20 mbar)
Einstellschraube des
Gasdruckreglers
Blockier-
schraube
MBZRDLE...B01S.. (zweistufig)
Kompakteinheit bestehend aus :
Filter, einstellbarem Druckwächter,
nicht einstellbarem, schnell öffnendem
und schließendem Sicherheitsventil,
einstellbarem Druckregler, Hauptventil
(erste und zweite Stufe) mit einstellba-
rem Durchsatz und Hydraulikbremse
sowie schnell schließend.
Werkseinstellung :
Durchsatz Stufe 1 und Stufe 2 auf
Maximalwert eingestellt.
Zünddurchsatz und Druckregler auf
Minimalwert eingestellt.
Druckreglereinstellung
Für die Einstellung des Ausgangsdru-
ckes sind 60 Umdrehungen der Ein-
stellschraube möglich. Drei
Rechts-Umdrehungen erhöhen den
Druck um 1 mbar, drei Links-Umdre-
hungen vermindern den Druck um den
gleichen Wert.
Bei der Inbetriebnahme :
• mindestens 10 rechts-Umdrehungen (+)
• nachträglich die Einstellung verfei-
nern (mehr oder weniger Druck)
• Gasdruck kontrollieren entweder am
Multiblock pBr (M4) oder am
Gaskollektormeßnippel Ø9.
Zünddurchsatz-Einstellung
• Plastik -Kappe B abschrauben.
• umkehren und als Schlüssel für die
versiegelte
Schraube
Umdrehung der Einstellschraube
benützen (drei Umdrehungen um
von -Minimal- auf Maximaldurchsatz
zu kommen)
• Startdurchsatz durch Rechtsdrehen
vermindern oder durch Linksdrehen
vergrössern.
Einstellung des Nenndurchsatzes
• Blockierschraube lösen ohne die
entgegengesetzte versiegelte
Schraube zu berühren (drei Umdre-
hungen um von Minimal-Durchsatz
auf Maximal-Durchsatz zu kommen).
Einstellung des Gasdurchsatzes für
Stufe 1
Von Hand (ohne Werkzeug).
• Gasdurchsatz vermindern durch
Rechtsdrehen des Ringes D der
sich am unteren Teil der
Magnetspule befindet.
Gasdurchsatzvergrösserung durch
Linksdrehen.
(3 ganze Umdrehungen um vom
Minimum auf das Maximum
überzugehen).
0304 / 13 011 289A
Gasdruckwächtereinstellung
• Durchsichtigen Deckel ablegen. Die
Einstellung erfolgt über eine Verstell-
scheibe mit Kreisskala und Index x .
• Provisorisch auf den minimalen Ska-
lenwert einstellen.
Einstellung des Gasdurchsatzes für
Stufe 2
• Gasnenndurchsatz vermindern durch
Linksdrehen des Einstellknopfes C
der sich am oberen Teil der
Magnetspule befindet. Durch
Rechtsdrehen wird der Durchsatz
vergrössert.
Bemerkung :
Die Einstellung des Gasdurchsatzes
der Stufe 2 kann den der Stufe 1
ändern. Ist dies der Fall so muß die
Stufe 1 neu eingestellt werden.
Nach Einstellung die Blockierschraube
wieder anziehen.
Technische Daten
Eingangsdruck
max. 360mbar
Umgebungstemperatur -15 bis +70° C
Spannung
230 V/50 Hz
Leistungsaufnahme
Schutzart
Gasanschluß
Einbaulage :
Senkrecht mit nach oben stehenden
Magnet
liegend mit waagerechtem Magnet
DE
60 VA
IP 54
Rp 3/4"
5
