Inbetriebnahme
Funktionskontrolle
Eine Sicherheitstechnische Überprü-
fung der Flammenüberwachung muß
sowohl bei der erstmaligen Inbetrieb-
nahme wie auch nach Revisionen oder
längerem Stillstand der Anlage vorge-
nommen werden.
Anlaufversuch mit geschlossenem
–
Gasventil : nach Ende der Sicher-
heitszeit muß der Feuerungsautomat
auf Störung gehen !
Normaler Anlauf ; wenn Brenner in
–
Betrieb, Gasventil schließen : nach
Flammenausfall muß der Feue-
rungsautomat auf Störung gehen !
14

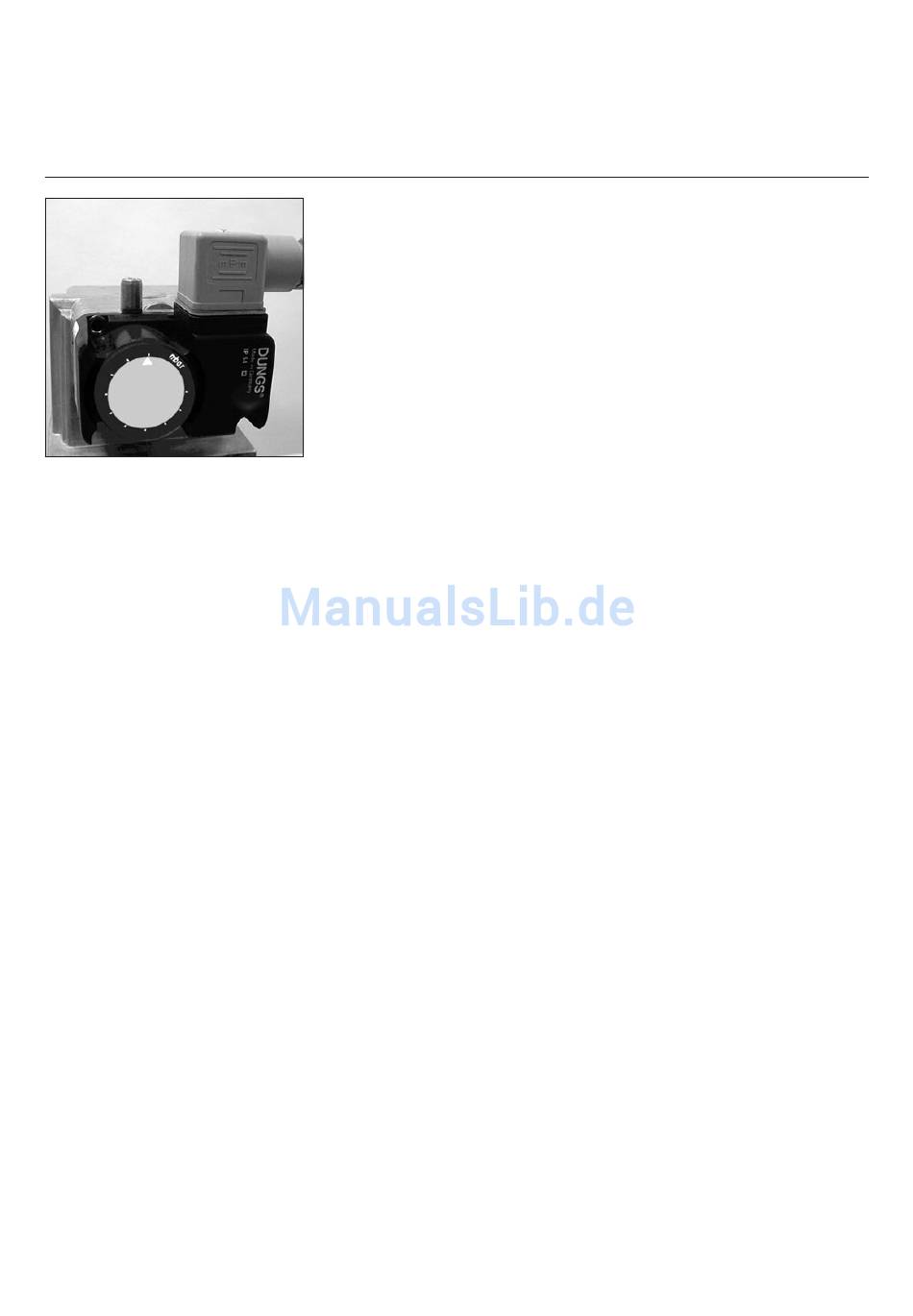

Einstellung Gasdruckwächter
Zur Einstellung des Abschaltdruckes : Deckel
des Gasdruckwächters abnehmen.
Brenner starten und Gasdruck vor Armatur
durch androsseln des Kugelhahns auf
gewünschten Abschaltwert einstellen
(Messung an Meßpunkt 119).
Einstellscheibe E im Uhrzeigersinn drehen,
bis Gasdruckwächter Brenner abschaltet.
Normaler Anlauf ; während Vorbelüf-
–
tung oder Betrieb Luftwächterkontakt
unterbrechen : Feuerungsautomat
muß sofort auf Störung gehen !
Vor Anlauf Luftdruckwächter über-
–
brücken : Brenner schaltet für ca.
2-3 sec. Ein, anschließend erfolgt
Störabschaltung. Nach 10 sec. wird
diese Kurzstörung vom Automaten
selbsttätig zurückgesetzt und ein
zweiter Anlaufversuch erfolgt (Motor
schaltet für 2-3 sec. ein). Ist der
LW-Kontakt immer noch geschlos-
sen (z.B. verschweißt) erfolgt eine
echte Störabschaltung. Hat der
LW-Kontakt jedoch innerhalb dieser
0304 / 13 011 289A
10 sec. geöffnet (z.B. durch auslau-
fenden Motor), erfolgt ein normaler
Betriebsanlauf.
