Montage
Elektroanschluß
10
Elektroanschluß Brenner-Kessel
Die Elektroinstallation und Anschlußar-
beiten führt ausschließlich die autori-
sierte Fachkraft aus.
Die geltenden Vorschriften und Bestim-
mungen sind dabei zu beachten.
• Überprüfen, ob die Netzspannung
der angegebenen Betriebsspannung
von 230 V, 50 Hz entspricht.
• Brennerabsicherung: 10 A.

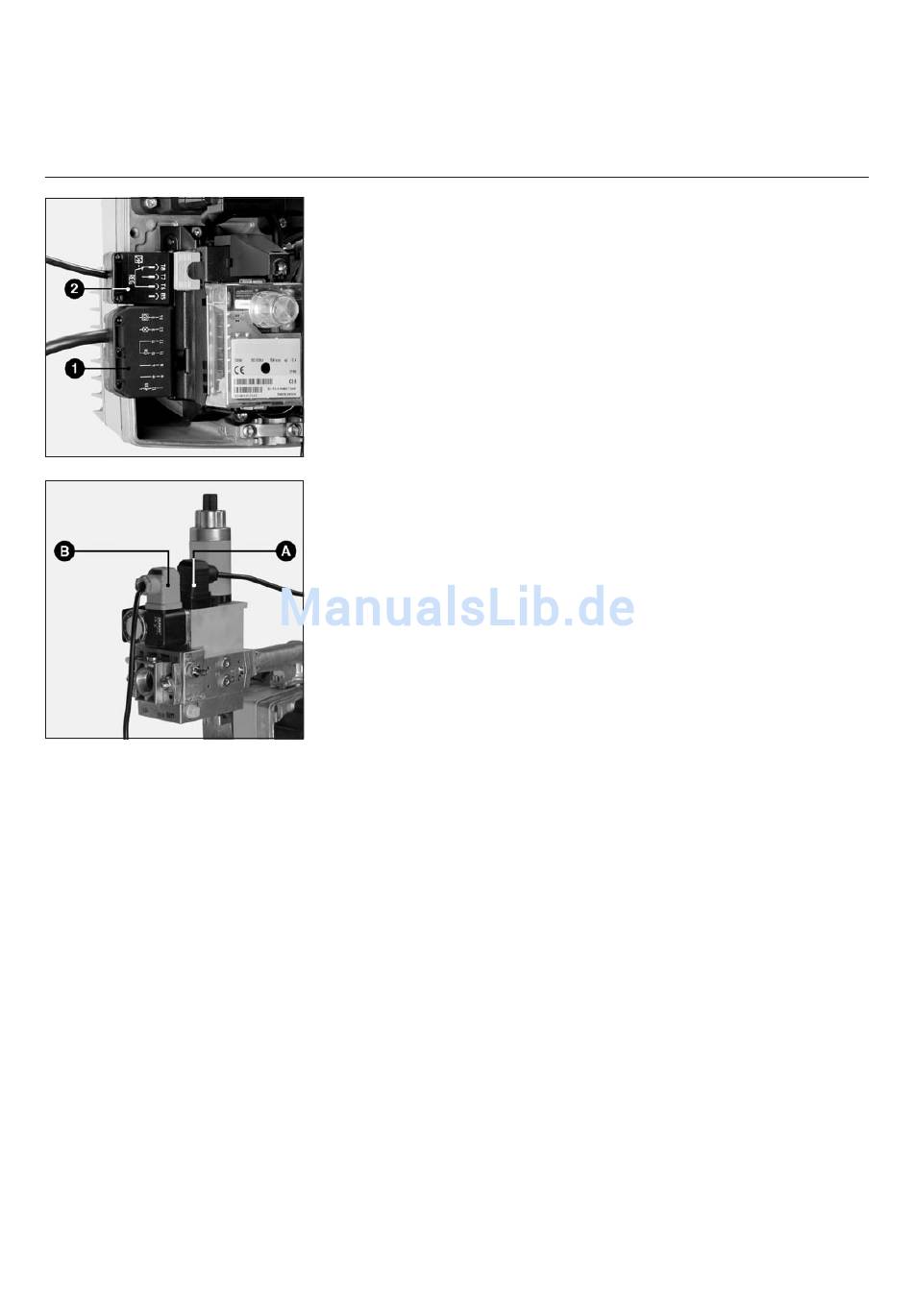

Brenner und Wärmeerzeuger werden
über eine siebenpolige 1 und eine
vierpolige 2 Steckverbindung
verbunden.
Stecker A: Gasdruckwächter
Stecker B: Gasventil
0304 / 13 011 289A
Elektroanschluß Brenner-Kompakt-
einheit
Über zwei an der Brennerklemm-
–
leiste vorverdrahtete Anschlußste-
cker erfolgt die Verbindung zur Gas-
Kompakteinheit mit Gasdruckwächter.
Stecker A und B an den entspre-
–
chenden Gerätesteckern der Gas-
kompakteinheit anschließen und mit
den Schrauben sichern.
