1.6.2 Anschließen der Netra 1280-Netzkabel
Hinweis – Das folgende Verfahren ist lediglich als Richtlinie gedacht und darf nur
von einem entsprechend qualifizierten Elektriker ausgeführt werden.
1. Verbinden Sie das Erdungskabel mit einem geeigneten Erdungspunkt.
2. Schließen Sie die übrigen Stromkabel an die vom Kunden bereitgestellten
Überlastschalter an.
DC0 und DC1 werden an eine Stromquelle; DC2 und DC3 an die andere Stromquelle
angeschlossen (
+
-
Stromquelle B
+
-
+
-
Stromquelle A
+
-
ABBILDUNG 1-25
1.6.3 Überprüfen der Netzanschlüsse vor dem ersten
Zuschalten der Netzspannung
Hinweis – Das folgende Verfahren ist lediglich als Richtlinie gedacht und darf nur
von einem entsprechend qualifizierten Elektriker ausgeführt werden.
Achtung – Vergewissern Sie sich vor dem ersten Zuschalten der Netzspannung,
dass das System ordnungsgemäß verkabelt wurde. Eine fehlerhafte Verkabelung
kann zu Unfällen und zur Beschädigung der Geräte führen.
).

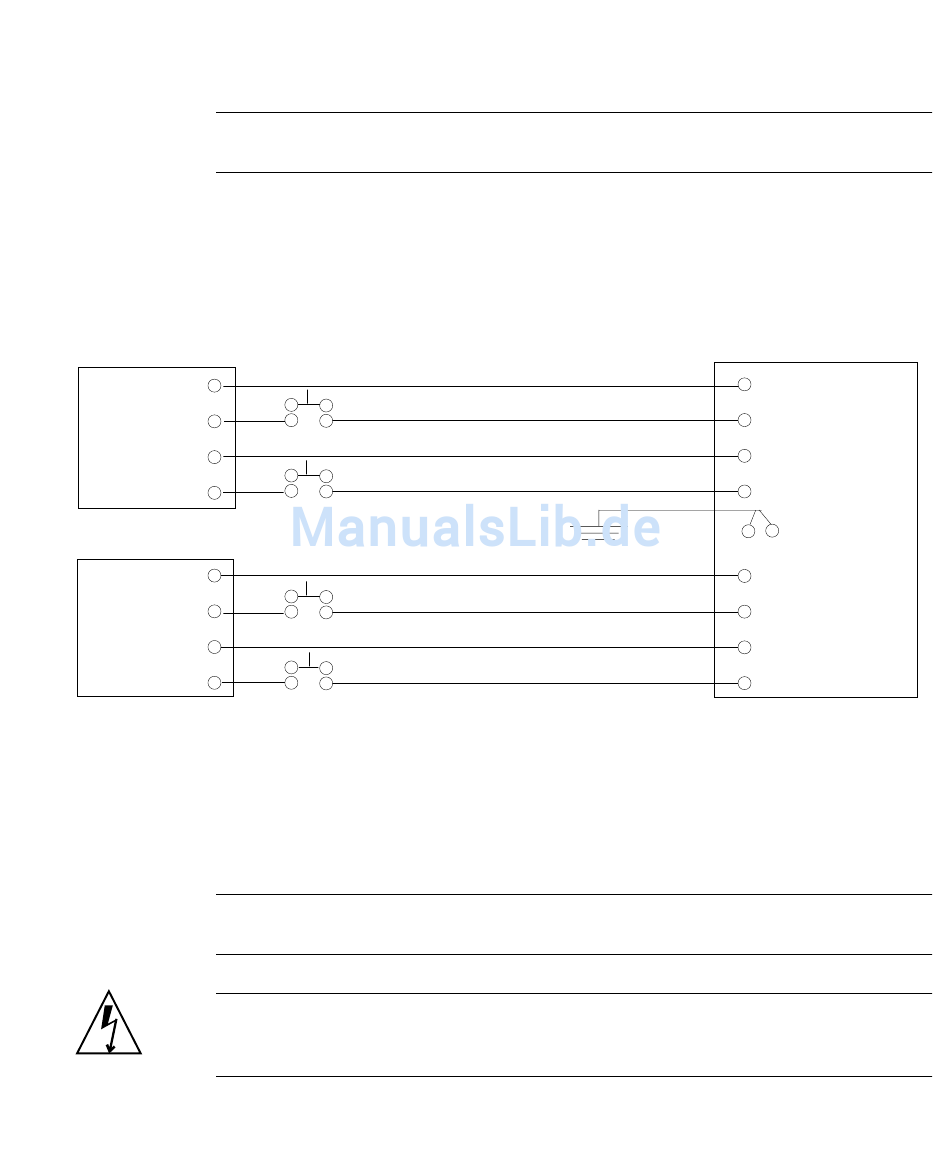

ABBILDUNG 1-25
weiß (neutral/Ableitung)
Überlastschalter
schwarz (Strom führend/Eingang)
weiß (neutral/Ableitung)
Überlastschalter
schwarz (Strom führend/Eingang)
weiß (neutral/Ableitung)
Überlastschalter
schwarz (Strom führend/Eingang)
weiß (neutral/Ableitung)
Überlastschalter schwarz (Strom führend/Eingang)
Netra 1280 - Netzanschlüsse
DC3 (B +)
DC3 (B -)
DC2 (B +)
DC2 (B -)
Netra 1280
Erdung
DC1 (A +)
DC1 (A -)
DC0 (A +)
DC0 (A -)
Kapitel 1 Einbau 1-35
