4. Montieren Sie die Stromkabelenden.
a. Befestigen Sie die Einlochstifte an den Eingangs- und Ableitungskabeln.
b. Führen Sie die Stifte durch die Plastikabdeckung.
c. Achten Sie dabei auf die Beschriftung der Verbindungsbolzen, und richten Sie
die Kabel danach aus.
d. Achten Sie auf die korrekte Polarität der Zufuhr zu den Bolzen auf der
Rückseite des Systems.
e. Für jedes Speisespannungspaar muss ein Erdungsanschluss an den
Erdanschlussstiften vorhanden sein (
5. Befestigen Sie die Plastikabdeckungen mit den Kreuzschlitzschrauben Nr. 2.

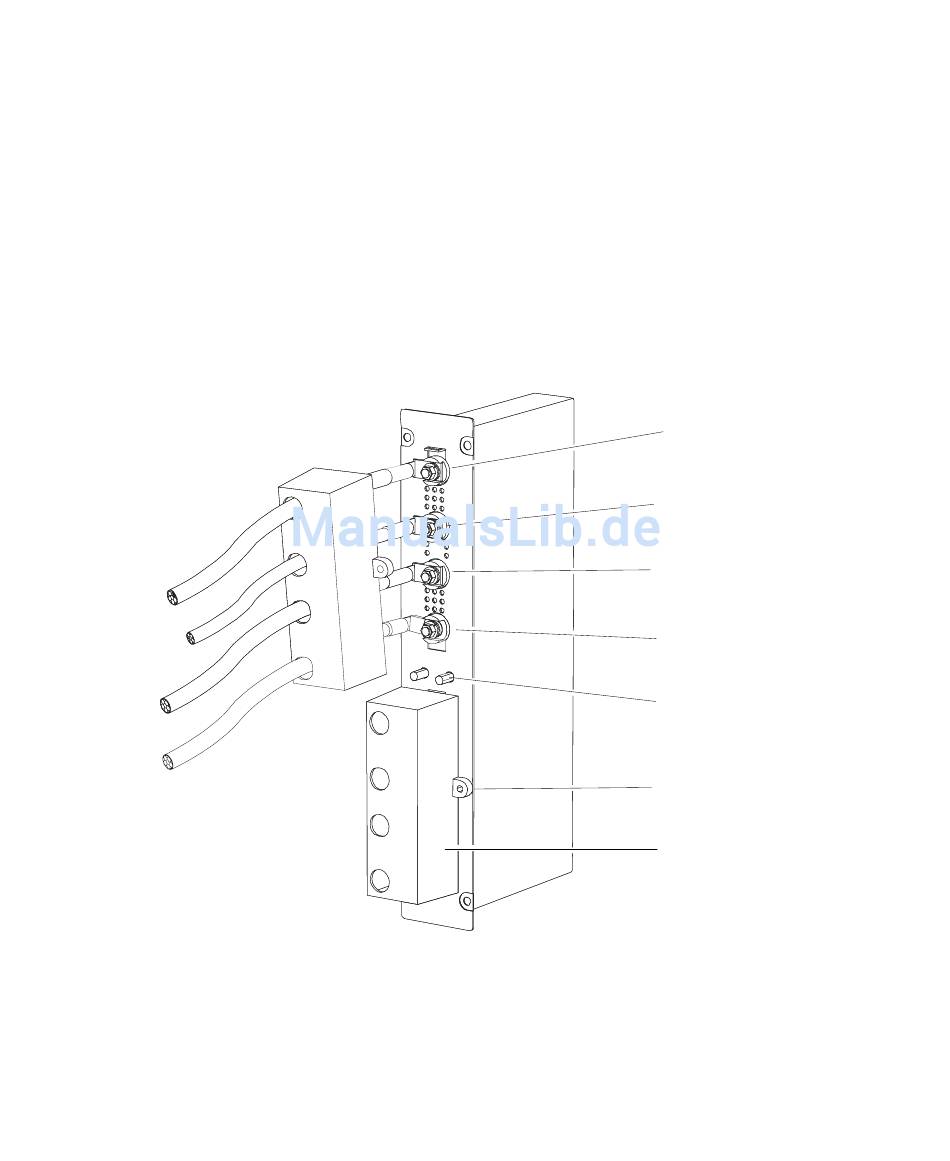

ABBILDUNG 1-24
1-34 Installationshandbuch für Sun Fire V1280/Netra 1280-Systeme • Juni 2006
Gleichspannungsanschlussblock, Plastikabdeckung für Eingang B
abgenommen und Anschlüsse freiliegend
).
ABBILDUNG 1-24
Stromquelle B+
weiß
(neutral/Ableitung)
Stromquelle B-
schwarz
(Strom führend/Eingang)
Stromquelle B+
weiß
(neutral/Ableitung)
Stromquelle B-
schwarz
(Strom führend/Eingang)
Elektrische
Erdungsbolzen
Plastikabdeckung
Halteschraube
Plastikabdeckung
