5 Installation

5 5 Installation Installation
DE E
Gefahr!
Montage und Installation dürfen nur
durch ausgebildetes Fachpersonal
erfolgen.

5.1 Sicherheits- und andere Hinweise

− Das Rittal Basic CMC darf nur mit Schutzleiteran-
schluss betrieben werden. Der Schutzleiteran-
schluss erfolgt mit dem Einstecken des Kaltgerä-
teanschlusskabels. Voraussetzung hierfür ist,
dass das Kaltgeräteanschlusskabel netzseitig mit
dem Schutzleiter verbunden ist.
− Die elektrische Anschlussspannung und -
frequenz muss den auf der Gehäuserückseite
bzw. in den technischen Daten (siehe S. 45) an-
gegebenen Nennwerten entsprechen.
− Vor dem Arbeiten an dem Rittal Basic CMC ist
dieses spannungsfrei zu schalten und gegen
Wiedereinschalten zu sichern.
− Sichern Sie die Anschlussleitungen mittels Ka-
belbinder am eingesetzten Gehäuse bzw.
Schrank.
− Die verwendeten Leitungslängen dürfen die in
den technischen Daten (siehe Kapitel 11 auf Sei-
te 45) angegebenen Längen nicht überschreiten,
um Verluste durch unnötige Leitungslängen zu
vermeiden.
5.2 Spannungsversorgung anschließen
1 2
3 4

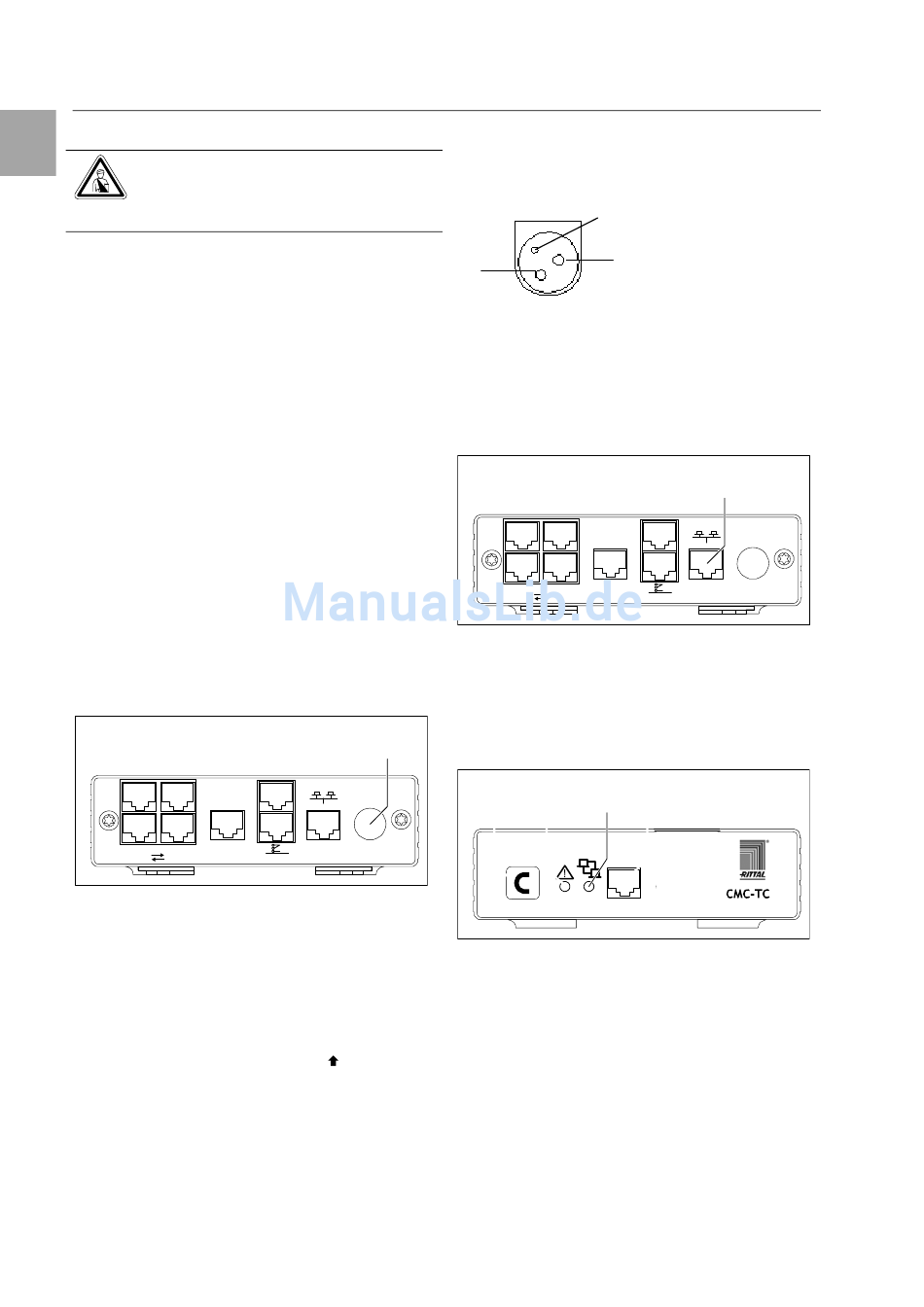

Abb. 6 Spannungsversorgung anschließen
Legende
1 Anschluss Spannungsversorgung
Sie müssen das Basic CMC über die im Kapitel
3.7.1 Benötigtes Zubehör genannten Netzteile an
die Spannungsversorgung anschließen.
• Stecken Sie den Stecker des Netzteils in die
Buchse „Power" des Basic CMCs ein. Achten Sie
darauf, dass der Markierungspfeil
senbezeichnung „Power" zeigt.
Der Stecker rastet selbstständig ein. Das Basic
CMC beginnt nach dem Anschluss an die Span-
nungsversorgung automatisch mit einem Bootvor-
gang, der ca. 3 min dauert. Sobald er abgeschlos-
sen ist, leuchtet die Alarm-LED grün.
Um den Anschlussstecker abnehmen zu können,
ziehen Sie den beweglichen Ring am Stecker zu-
10
1
Power
24 VDC
1
2
P-I C
max. 2,5 A
I0I0I
auf die Buch-
rück und dann den gesamten Stecker aus der
Buchse.
2
3
1
Abb. 7 Pinbelegung (Stecker, von vorne)
Legende
1 Pin 1: Gnd
2 Pin 2: nicht belegt
3 Pin 3: +24V

5.3 Netzwerkverbindung herstellen

1 2
2
P-I C
3 4
Abb. 8 Netzwerkverbindung herstellen
Legende
1 Netzwerkanschluss
• Verbinden Sie das Basic CMC per RJ45-
Netzwerkkabel mit der vorhandenen Ethernet-
Netzwerkstruktur.
1
I0I0I
Abb. 9 Netzwerkverbindung kontrollieren
Legende
1 Netzwerk-LED
Sobald die Link LED grün oder orange leuchtet,
besteht die Netzwerkverbindung. Wenn der Daten-
austausch über das Netzwerk erfolgt, dann fängt die
Link-LED an der Vorderseite zusätzlich zu blinken
an:
Grünes Blinken: 10-Mbit-Übertragung
Oranges Blinken: 100-Mbit-Übertragung
5.4
1
Power
24 VDC
1
max. 2,5 A
I0I0I
5
1 2 3 4
Basic CMC
Basic CMC
