Zeichnungsnummer A 30594 00 IT 74
CMC-TC GSM Unit
Hinweis:
Diese Betriebsanleitung enthält aus Gründen der Übersichtlichkeit nicht sämtliche Detailinformationen
und kann auch nicht jeden denkbaren Fall der Aufstellung, des Betriebes oder der Instandhaltung
berücksichtigen. Technische Änderungen jederzeit vorbehalten. In Zweifelsfällen gilt der deutsche
Text.

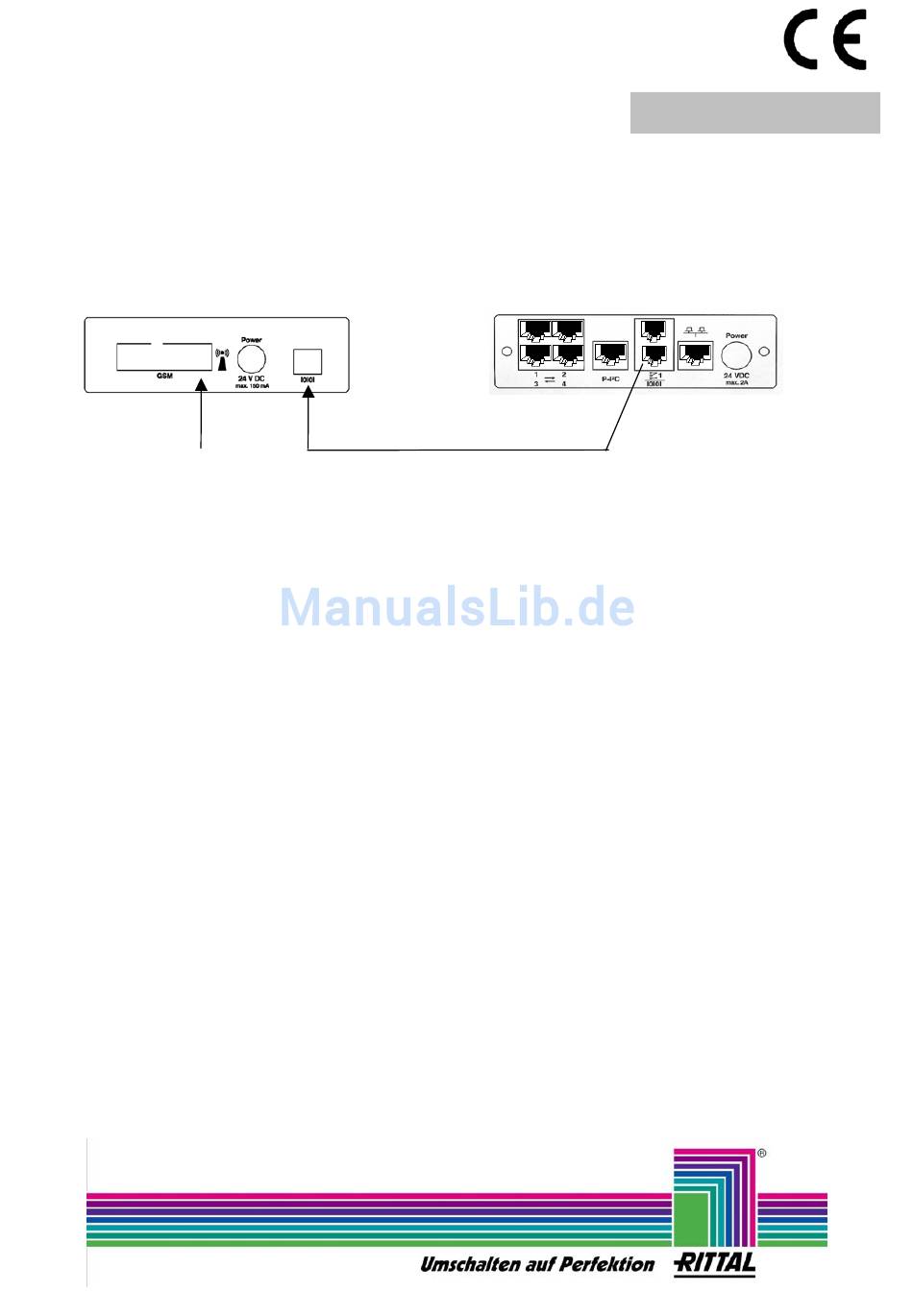

Zubehör:
GSM Unit 7320.820
Einschub SIM-Karte und
Antennenanschluß
Beschreibung:
Die CMC-TC GSM Unit kann im Ereignisfall in Verbindung mit einer SIM-Karte die
drahtlose Alarmierung per SMS bewirken. Über den Empfang einer definierten SMS
kann die Entriegelung des Schaltschrankzuganges ermöglicht werden.
Zu beachten ist, dass die Antenne der GSM Unit jederzeit im Empfangs- und
Sendebereich des entsprechenden gewählten Mobilfunknetztes liegt und nicht durch
Baumassnahmen abgeschirmt wird, z. B. durch metallische Umbauung. In diesem
Fall ist die Antennenleitung der Antenne der GSM Unit zu verlängern. Die Antenne
wird ausserhalb des geschirrmten Raumes aufgestellt. Jederzeit muss für den
Sende- und Empfangsbetrieb eine ausreichende Signalqualität vorliegen.
Da kein Netzbetreiber die 100-prozentige Zuverlässigkeit seines Netzes im
Sendebereich
Alarmierungsgarantie per SMS gewähren. U. a. auch bei den folgenden Fällen
erreicht die abgesetzte SMS nicht ihren Empfänger:
1. Das Handy hat kein Netz, ist abgeschaltet oder es hat sich automatisch
abgeschaltet, weil die Akkus leer sind.
2. Bei der Verwendung von Prepaid-Hand kann es dazukommen, dass das
Guthaben mit der Zeit abtelefoniert wurde oder dass der Netzbetreiber die
Guthaben in vertraglich vereinbarten Fristen löscht und ggf. die SIM-Karte ganz
sperrt. Um dieses Szenario auszuschliessen muss der Betreiber der GSM Unit
sicherstellen, dass die Prepaid-Karte jederzeit aufgeladen ist. Rittal empfiehlt auf
Prepaid-Karten zu verzichten und statt dessen Kartenverträge abzuschließen.
Anschlusskabel RJ 12/ RJ 12,
beiliegend
zusichern
kann,
Processing Unit:
PU 7320.100 ab Softwareversion 1.10
kann
Rittal
auch
DK 7320.820
keine
100-prozentige
1
Werbung
Verwandte Anleitungen für Rittal 7320.820
Inhaltszusammenfassung für Rittal 7320.820
- Seite 1 Guthaben in vertraglich vereinbarten Fristen löscht und ggf. die SIM-Karte ganz sperrt. Um dieses Szenario auszuschliessen muss der Betreiber der GSM Unit sicherstellen, dass die Prepaid-Karte jederzeit aufgeladen ist. Rittal empfiehlt auf Prepaid-Karten zu verzichten und statt dessen Kartenverträge abzuschließen.
- Seite 2 Desweiteren möchten wir darauf hinweisen, dass eine nicht ausreichende Signalqualität des Mobilfunknetzes nicht zur Unterlassung der Versendung der SMS durch die GSM Unit führt. Die SMS wird in diesem Fall von der GSM Unit gesendet werden ohne dass die SMS irgendwo ankommen wird. Die Signalqualität kann per Browser oder per Telnet als Prozentwert abgefragt werden.
- Seite 3 Einsatzbedingungen/Sicherheitshinweise: - Die CMC-TC GSM Unit ist ausschließlich für das Rittal CMC-TC-System zu verwenden. - Es gelten die Bedienungsanleitungen / Sicherheitshinweise der Processing Unit (7320.100) sowie diese produktspezifische Anleitung. Insbesondere sind die dort aufgeführten Einsatzbedingungen, Sicherheitshinweise, Gewährleistungen beachten. - Die Leitungen sind unbedingt getrennt von netzspannungsführenden Leitungen zu verlegen.
- Seite 4 Beschreibung CMC-TC GSM Unit 7320.820 Vorderseite: In der GSM-Unit wird ein GSM-Modul der Fa. Wavecom verwendet, welches von der PU über spezielle AT-Befehle angesprochen wird. Eine Bedienung der GSM-Unit von Hand ist nicht vorgesehen; von vorne sind lediglich 2 LEDs für Statusmeldungen vorgesehen: Duo-LED rot / grün:...
-
Seite 5: Technische Daten
Beschreibung CMC-TC GSM Unit 7320.820 Rückseite: Das CMC-TC GSM wird über die RS232-Schnittstelle mittels beiliegender RJ 12/RJ 12-Verbindungsleitung an die Processing Unit angeschlossen. Über die Verbindungsleitung erfolgt die Spannungversorgung von + 24 V DC und der Datenaustausch mit der Processing Unit. - Seite 6 Inbetriebnahme Achtung: Die folgende Beschreibung gilt für den Softwarestand V1.10 der Processing-Unit DK 7320.100, die zum Betreiben der GSM Unit benötigt wird. § Inbetriebnahme Bevor die GSM Unit an die Processing Unit angeschlossen wird, sind folgende Maßnahmen vorzunehmen: a) Einlegen einer SIM-Karte in den SIM-Kartenschacht des GSM-Moduls. Zu dieser SIM-Karte müssen folgende Informationen bekannt sein: PIN-Code: der PIN-Code dient zum Freischalten der SIM-Karte, um sich in ein GSM-Netz einzubuchen.
-
Seite 7: Über Telnet
Die Einstellung der oben beschriebenen Werte ist in Kapitel Einstellungen beschrie- ben. Erst wenn diese Angaben alle in der PU hinterlegt sind, kann die GSM-Unit ange- schlossen werden (das GSM-Modul besitzt eine automatische Baudrateerkennung). Da die serielle Schnittstelle des verwendeten Chip für verschiedene Zwecke benutzt wird (Hyperterminal, Display Unit, usw.), wurde auch die Baudrate (9600 Baud / no parity / 8 Stopbits / no handshake) beibehalten. - Seite 8 eine SMS gesendet. Diese SMS wird an alle Ziel- Telefonnummern gesendet. SMS Phone Numbers: dient zur Eingabe der bis zu 4 Ziel-Telefonnummern. ACHTUNG: diese Nummern müssen im internationalen Format (d.h. im obigen Beispiel +49 für Deutschland und ohne Null vor der Vorwahl) eingegeben werden. Abb.
- Seite 9 Über die Telnet-Funktion ´Info Page´ kann der Zustand der GSM Unit angezeigt werden (Anzeige: GSM-Info); folgende Zustände kann die GSM Unit annehmen: no GSM unit found: es wurde keine GMS Unit an der seriellen Schnittstelle gefunden. GSM unit found: es wurde eine GSM Unit gefunden, und die Initialisierung der Einheit läuft. GSM unit o.k.
- Seite 10 § Über Browser Mittels des Menüs ´GSM Unit´ können die in Kapitel ‚über Telnet‘ beschriebenen Einstellungen auch über den Web-Browser gemacht werden; in der Zeile ´GSM-Info´ wird der aktuelle Zustand angezeigt (siehe Kapitel ‚über Telnet‘). Abb. 4 GSM-Unit-Einstellungen über Web-Browser...
- Seite 11 Abb. 5 Sensor-Einstellungen über Web-Browser In diesem Browser-Fenster kann eingestellt werden, an welche Zielrufnummer(n) eine SMS bei Statusänderung gesendet werden soll (das Format für die Eingabe ist 1&2&3&4 für alle 4 Zielrufnummern).
-
Seite 12: Sms Senden
SMS-Betrieb § SMS senden Für jeden Sensor bzw. Ausgang lässt sich festlegen, ob bei einer Statusänderung eine SMS gesendet werden soll. Diese Einstellung kann über ein Hyperterminal- bzw. Telnetmenü (´Sensor Units > Unit xyz > Sensor abc > Send SMS´) oder über den Web-Browser erfolgen. - Seite 13 Folgende Befehle werden von der CMC-TC-PU erkannt a) Türsteuerung: Es lassen sich die Funktionen ´unlock´, ´lock´und ´delay´ auslösen. Aufbau der SMS z.B. (der folgende Befehl öffnet die Tür 2 an der Access-Unit 1 am Port 1 der PU): DOOR UNLOCK Funktion ´unlock´, ´lock´...
- Seite 14 Mit dem Befehl ´CLEAR´ kann ein anstehender Alarm bestätigt werden. Groß- und Kleinschreibung wird nicht unterschieden. Adresse : Rittal GmbH & Co. KG / Auf dem Stützelberg / D-35745 Herborn / Tel: (+49) (2772) 505 – 0 / Fax: (+49) (2772) 505 – 2319 / eMail: Info@rittal.de...
