4 Montage

4.1 Hinweise zur Montage

Bauen Sie das Basic CMC in einen Schaltschrank
oder in ein geeignetes Gehäusesystem ein, so dass
es zusätzlich durch äußere Einflüsse geschützt ist.
Berücksichtigen Sie auch die zulässigen Umge-
bungstemperatur- und Feuchteeinsatzbereiche so-
wie die anwendungsbezogene geforderte IP-
Schutzart (siehe Kapitel 11 auf Seite 45).

4.2 Basic CMC montieren

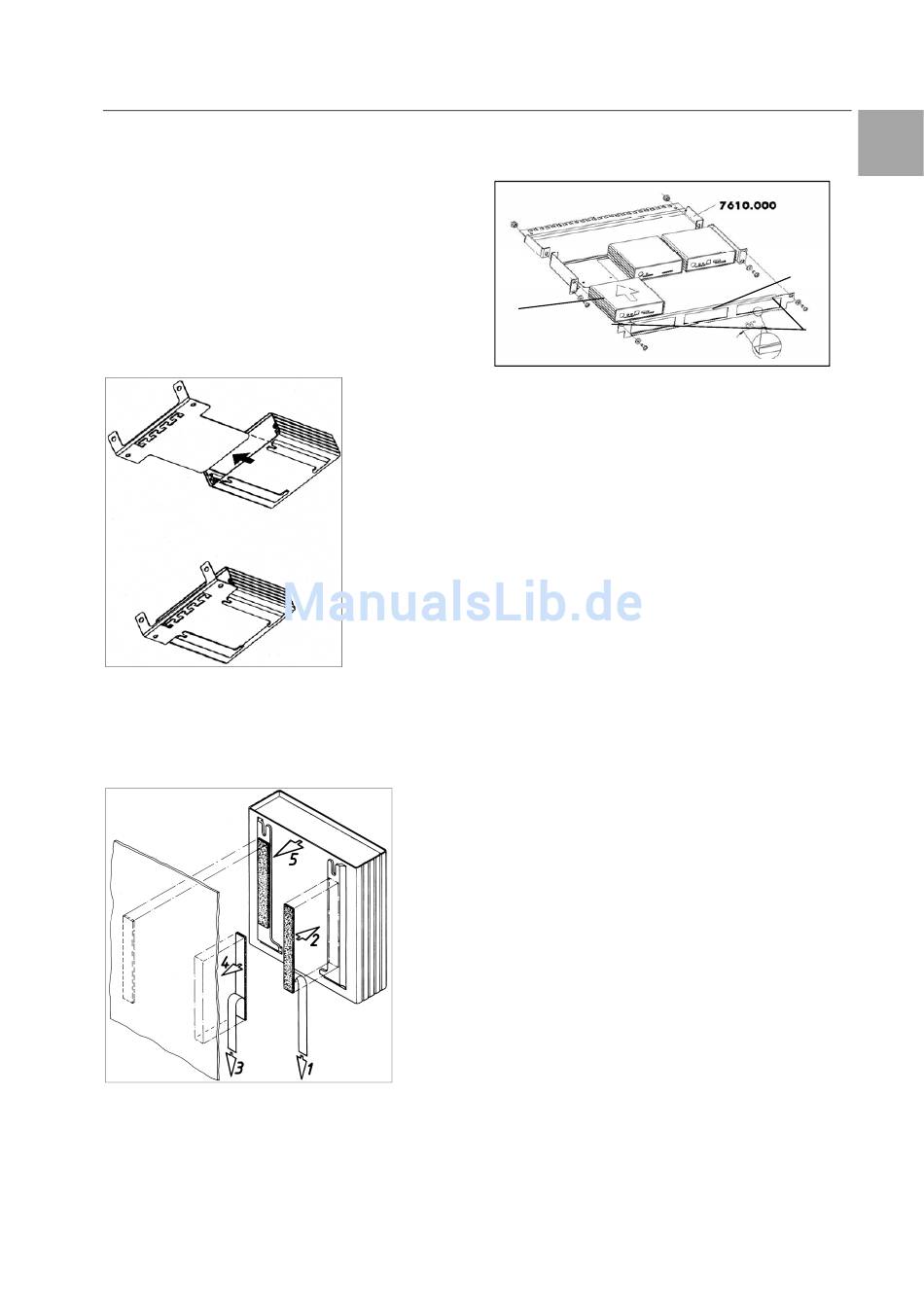

Abb. 3 Montage mit Montagemodul
• Schieben Sie das Basic CMC auf die Halteplatte
des Montagemoduls. Achten Sie darauf, dass die
Halteplatte zwischen den Führungsschienen des
Basic CMCs sitzt.
Abb. 4 Montage mit Klettstreifen
• Entnehmen Sie die selbstklebenden Klettbänder
aus dem Lieferumfang und entfernen Sie die
Schutzfolie von den Klettbändern.
• Stellen Sie sicher, dass die Klebestellen fett- und
staubfrei sind.
Basic CMC
• Kleben Sie die Klettbänder auf das Gehäuse des
Basic CMCs und positionieren Sie das Basic
CMC an den gewünschten Befestigungsort.
3
Abb. 5 Montage in die 1 HE Montageeinheit
1. Entfernen Sie beide oberen Schrauben der
Blende.
2. Nehmen Sie die Blende ab.
3. Schieben Sie das Basic CMC auf die Halteplatte
der Montageeinheit. Achten Sie darauf, dass die
Halteplatte zwischen den Führungsschienen
des Basic CMCs sitzt.
4. Setzen Sie die Blende wieder auf die Montage-
einheit.
5. Verschrauben Sie die Blende wieder auf die
1 HE Montageeinheit.
