Sensorverbindung herstellen

5.4.1 Sensor anschließen
1
1 2
P-I C 2
3 4

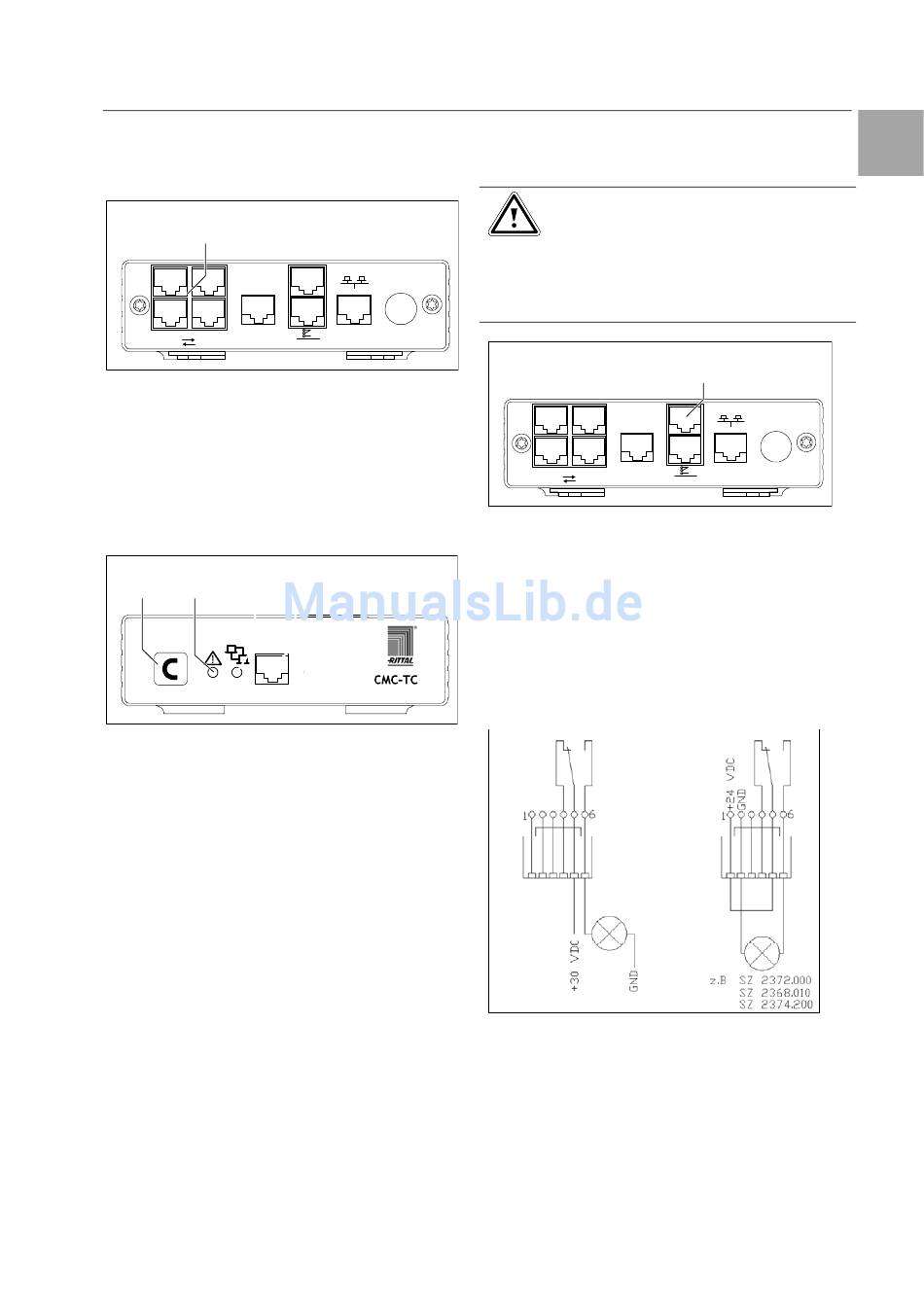

Abb. 10 Sensorverbindung herstellen
Legende
1 Anschlüsse Sensoren (1-4)
• Stecken Sie die Anschlussstecker der Sensoren
beliebig in die vier Anschlüsse (max. 4 Senso-
ren).
Die angeschlossenen Sensoren werden automa-
tisch durch das Basic CMC erkannt.
1 2
I0I0I
Abb. 11 Sensorverbindung kontrollieren
Legende
1 Quittiertaste (C-Taste)
2 Status-LED
Wenn die Sensoren angeschlossen und erkannt
werden, ertönt ein Signal und die Status-LED des
Anschlusses blinkt orange.
• Drücken Sie die C-Taste, um den Anschluss des
Sensors zu bestätigen.
Das akustische Signal wird beendet und die Status-
LED wechselt von orange auf grün.
Das Basic CMC fragt ständig die Ports der Senso-
ren ab. Konfigurationsänderungen betreffend Sen-
soren werden automatisch erkannt und gemeldet.
Die Anzeige erfolgt durch das akustische Signal
sowie durch die Status-LEDs.
5.5
Basic CMC
Power
24 VDC
1
max. 2,5 A
I0I0I
5
1 2 3 4
Basic CMC
Alarmrelais anschließen
Das Alarmrelais wird über den potenzialfreien
Wechslerkontakt angeschlossen.
Achtung!
Beschädigungsgefahr!
Beachten Sie die technische Spezifika-
tion des Alarmrelais, die in den techni-
schen Daten zu finden ist. Bei Nichtbe-
achtung kann das Alarmrelais zerstört
werden.
1 2
P-I C 2
3 4
Abb. 12 Alarmrelais anschließen
Legende
1 Alarmrelaisausgang (potenzialfreier Wechslerkon-
takt)
• Schließen Sie das Alarmrelais über die RJ-12-
Buchsen mittels RJ-12-Stecker an.
Nach dem Anschluss müssen Sie das Alarmrelais
über die Software konfigurieren (siehe 7.3.21
Allgemeinkonfiguration des Basic CMC). Nachfol-
gend finden Sie die interne Beschaltung des Alarm-
relais:
Abb. 13 Spannungsbeschaltung des Alarmrelais
5.6 Spannungserweiterungseinheit an-
schließen
Sie können über den P-I²C Anschluss (RJ 45-
Buchse) max. 2 Spannungserweiterungseinheiten
(3-Phasen, DK 7200.520) an dem Basic CMC an-
schließen. Nähere Informationen dazu finden Sie in
der Bedienungsanleitung der Erweiterungseinheit
Spannung.
Installation 5
1
Power
24 VDC
1
max. 2,5 A
I0I0I
11
