RB-1510 Stereo Power Amplifi er
4

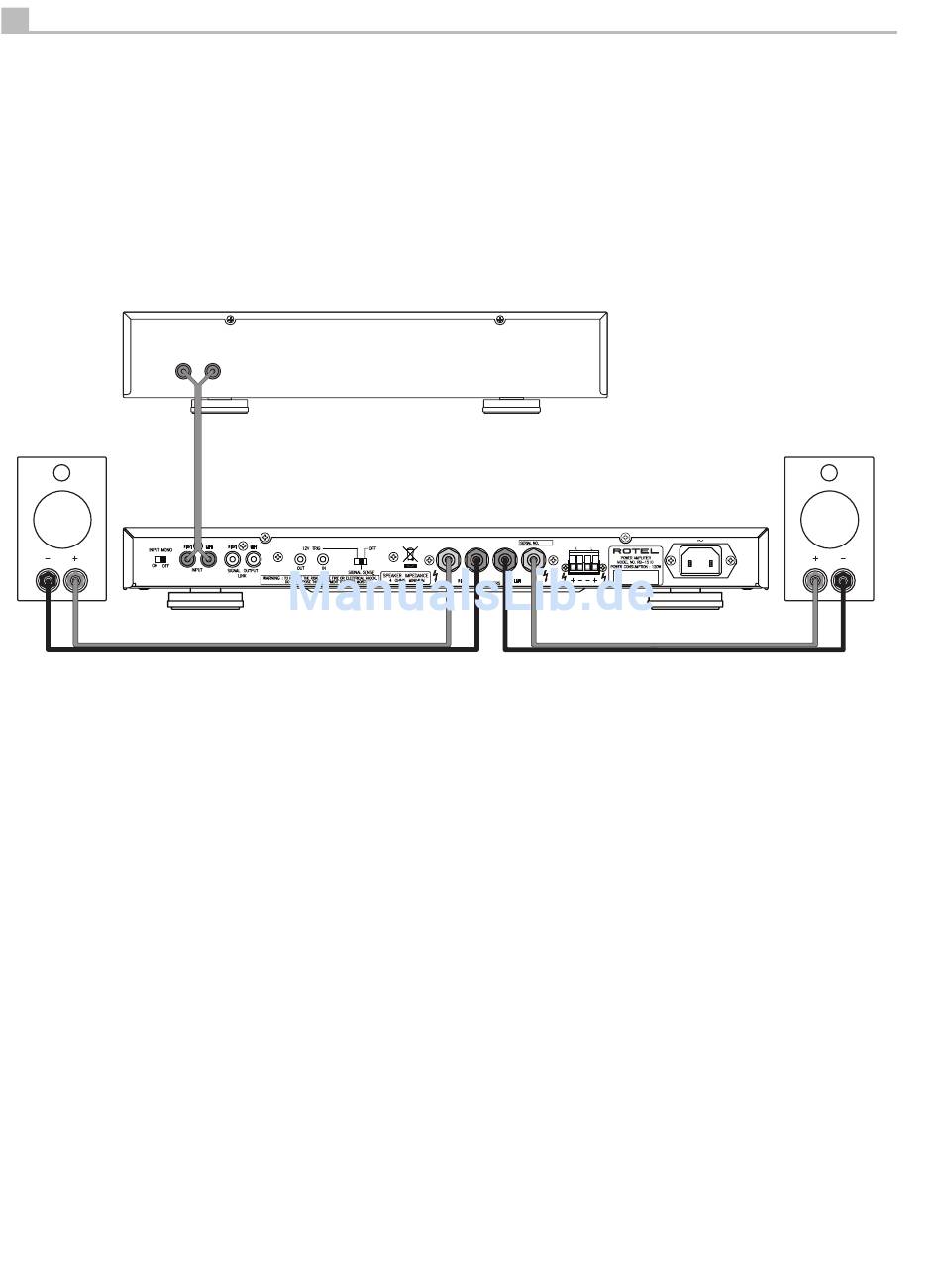

Figure 2: Preamp Input and Speaker Output Connections
Entrée préamplifi cateur et sorties enceintes acoustiques
Anschlussdiagramm
Conexión al Preamplifi cador y las Cajas Acústicas
De aansluitingen voor de voorversterker en de luidsprekers
Collegamenti ingresso preamp ed uscita per diffusori
Ingång för förförstärkare och högtalarutgångar
Подсоединение предусилителя на вход и акустических систем на выходы
PREAMPLIFIER
PREAMP OUTPUTS
R L
SPEAKER SPEAKER
