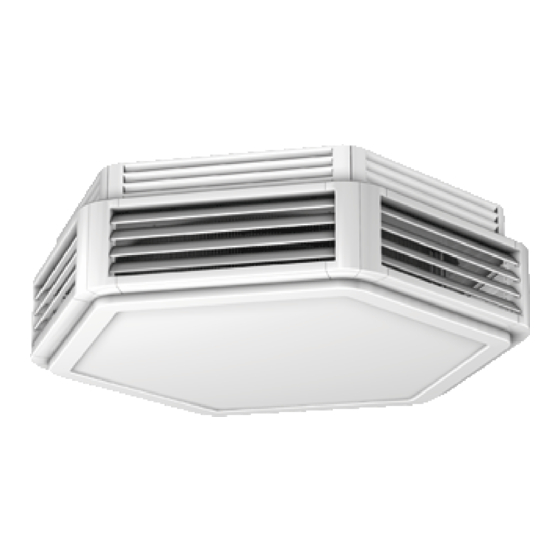

Kampmann Ultra Montageanleitung

DE Montageanleitung
1 Übersicht

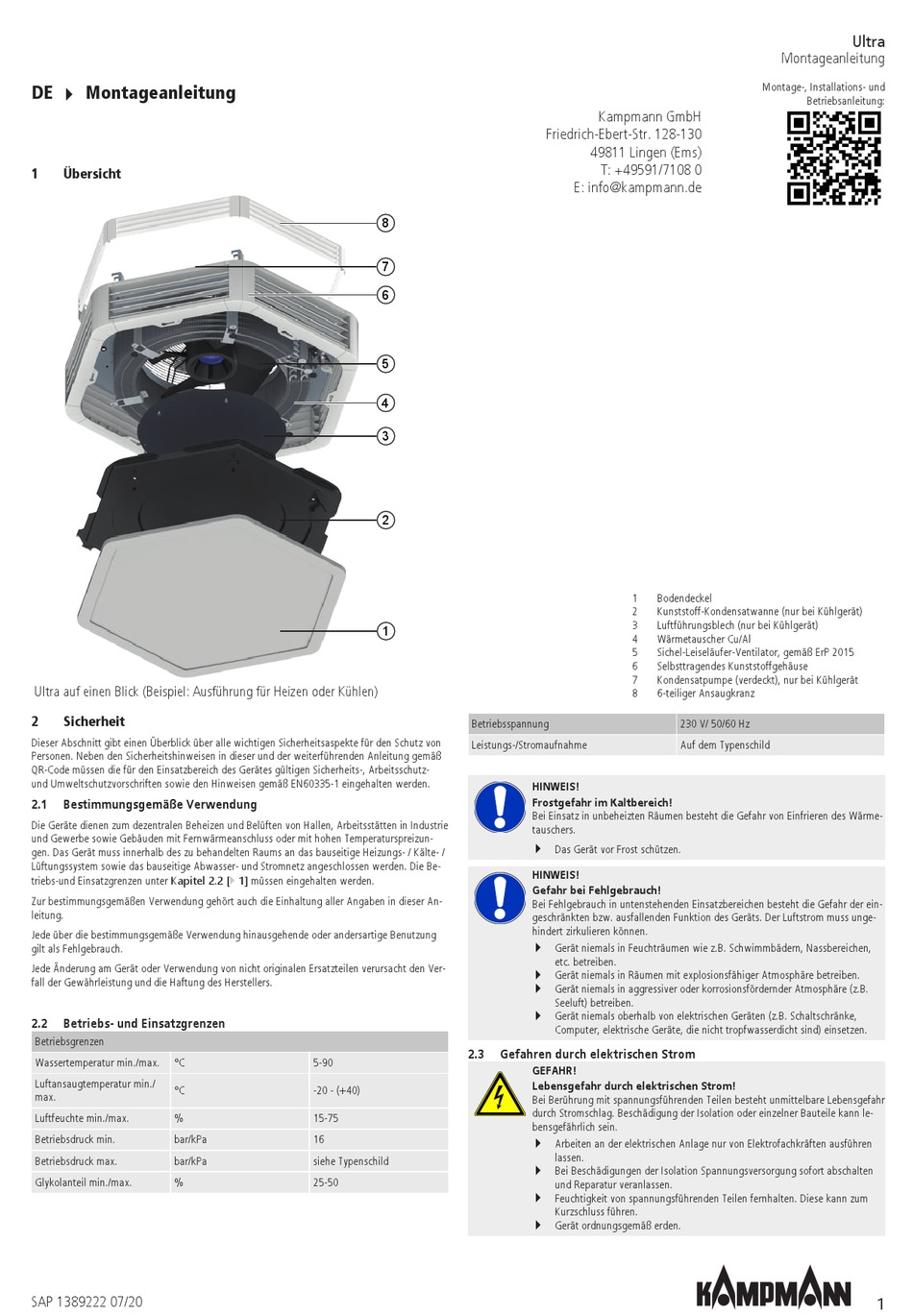

Ultra auf einen Blick (Beispiel: Ausführung für Heizen oder Kühlen)
2 Sicherheit
Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für den Schutz von
Personen. Neben den Sicherheitshinweisen in dieser und der weiterführenden Anleitung gemäß
QR-Code müssen die für den Einsatzbereich des Gerätes gültigen Sicherheits-, Arbeitsschutz-
und Umweltschutzvorschriften sowie den Hinweisen gemäß EN60335-1 eingehalten werden.
2.1 Bestimmungsgemäße Verwendung
Die Geräte dienen zum dezentralen Beheizen und Belüften von Hallen, Arbeitsstätten in Industrie
und Gewerbe sowie Gebäuden mit Fernwärmeanschluss oder mit hohen Temperaturspreizun-
gen. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- /
Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden. Die Be-
triebs-und Einsatzgrenzen unter Kapitel 2.2 [} 1] müssen eingehalten werden.
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung aller Angaben in dieser An-
leitung.
Jede über die bestimmungsgemäße Verwendung hinausgehende oder andersartige Benutzung
gilt als Fehlgebrauch.
Jede Änderung am Gerät oder Verwendung von nicht originalen Ersatzteilen verursacht den Ver-
fall der Gewährleistung und die Haftung des Herstellers.
2.2 Betriebs- und Einsatzgrenzen
Betriebsgrenzen
Wassertemperatur min./max. °C
Luftansaugtemperatur min./
°C
max.
Luftfeuchte min./max. %
Betriebsdruck min. bar/kPa
Betriebsdruck max. bar/kPa
Glykolanteil min./max. %
SAP 1389222 07/20
8
7
6
5
4
3
2
1
Betriebsspannung
Leistungs-/Stromaufnahme
2.3
5-90
-20 - (+40)
15-75
16
siehe Typenschild
25-50
Kampmann GmbH
Friedrich-Ebert-Str. 128-130
49811 Lingen (Ems)
T: +49591/7108 0
E: info@kampmann.de
1 Bodendeckel
2 Kunststoff-Kondensatwanne (nur bei Kühlgerät)
3 Luftführungsblech (nur bei Kühlgerät)
4 Wärmetauscher Cu/Al
5 Sichel-Leiseläufer-Ventilator, gemäß ErP 2015
6 Selbsttragendes Kunststoffgehäuse
7 Kondensatpumpe (verdeckt), nur bei Kühlgerät
8 6-teiliger Ansaugkranz
HINWEIS!
Frostgefahr im Kaltbereich!
Bei Einsatz in unbeheizten Räumen besteht die Gefahr von Einfrieren des Wärme-
tauschers.
Das Gerät vor Frost schützen.
HINWEIS!
Gefahr bei Fehlgebrauch!
Bei Fehlgebrauch in untenstehenden Einsatzbereichen besteht die Gefahr der ein-
geschränkten bzw. ausfallenden Funktion des Geräts. Der Luftstrom muss unge-
hindert zirkulieren können.
Gerät niemals in Feuchträumen wie z.B. Schwimmbädern, Nassbereichen,
etc. betreiben.
Gerät niemals in Räumen mit explosionsfähiger Atmosphäre betreiben.
Gerät niemals in aggressiver oder korrosionsfördernder Atmosphäre (z.B.
Seeluft) betreiben.
Gerät niemals oberhalb von elektrischen Geräten (z.B. Schaltschränke,
Computer, elektrische Geräte, die nicht tropfwasserdicht sind) einsetzen.
Gefahren durch elektrischen Strom
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebensgefahr
durch Stromschlag. Beschädigung der Isolation oder einzelner Bauteile kann le-
bensgefährlich sein.
Arbeiten an der elektrischen Anlage nur von Elektrofachkräften ausführen
lassen.
Bei Beschädigungen der Isolation Spannungsversorgung sofort abschalten
und Reparatur veranlassen.
Feuchtigkeit von spannungsführenden Teilen fernhalten. Diese kann zum
Kurzschluss führen.
Gerät ordnungsgemäß erden.
