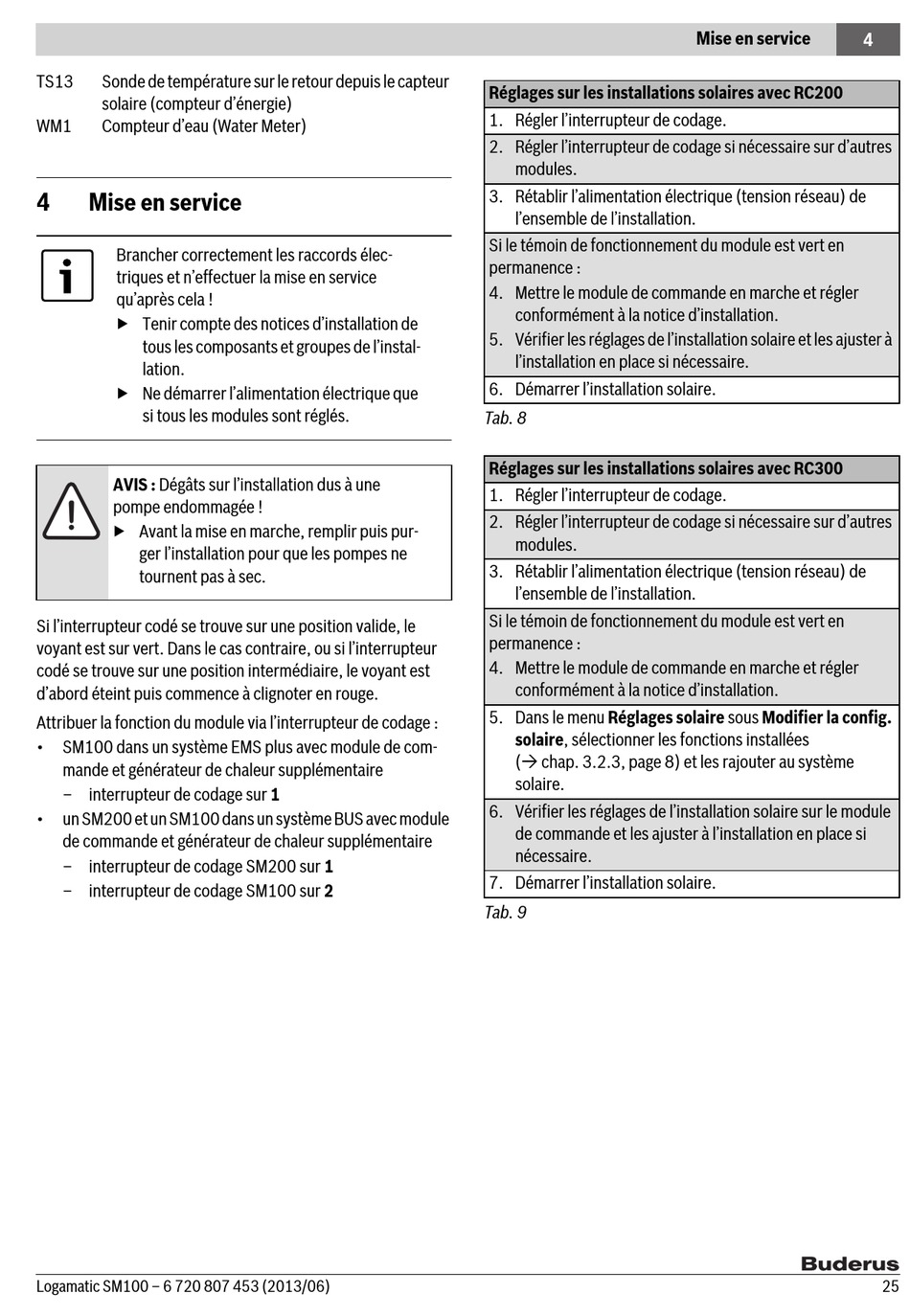

TS13 Sonde de température sur le retour depuis le capteur
solaire (compteur d'énergie)
WM1 Compteur d'eau (Water Meter)
4

Mise en service

Brancher correctement les raccords élec-
triques et n'effectuer la mise en service
qu'après cela !
▶ Tenir compte des notices d'installation de
tous les composants et groupes de l'instal-
lation.
▶ Ne démarrer l'alimentation électrique que
si tous les modules sont réglés.
AVIS : Dégâts sur l'installation dus à une
pompe endommagée !
▶ Avant la mise en marche, remplir puis pur-
ger l'installation pour que les pompes ne
tournent pas à sec.
Si l'interrupteur codé se trouve sur une position valide, le
voyant est sur vert. Dans le cas contraire, ou si l'interrupteur
codé se trouve sur une position intermédiaire, le voyant est
d'abord éteint puis commence à clignoter en rouge.
Attribuer la fonction du module via l'interrupteur de codage :
• SM100 dans un système EMS plus avec module de com-
mande et générateur de chaleur supplémentaire
– interrupteur de codage sur 1
• un SM200 et un SM100 dans un système BUS avec module
de commande et générateur de chaleur supplémentaire
– interrupteur de codage SM200 sur 1
– interrupteur de codage SM100 sur 2
Logamatic SM100 – 6 720 807 453 (2013/06)
Réglages sur les installations solaires avec RC200
1. Régler l'interrupteur de codage.
2. Régler l'interrupteur de codage si nécessaire sur d'autres
modules.
3. Rétablir l'alimentation électrique (tension réseau) de
l'ensemble de l'installation.
Si le témoin de fonctionnement du module est vert en
permanence :
4. Mettre le module de commande en marche et régler
conformément à la notice d'installation.
5. Vérifier les réglages de l'installation solaire et les ajuster à
l'installation en place si nécessaire.
6. Démarrer l'installation solaire.
Tab. 8
Réglages sur les installations solaires avec RC300
1. Régler l'interrupteur de codage.
2. Régler l'interrupteur de codage si nécessaire sur d'autres
modules.
3. Rétablir l'alimentation électrique (tension réseau) de
l'ensemble de l'installation.
Si le témoin de fonctionnement du module est vert en
permanence :
4. Mettre le module de commande en marche et régler
conformément à la notice d'installation.
5. Dans le menu Réglages solaire sous Modifier la config.
solaire, sélectionner les fonctions installées
( chap. 3.2.3, page 8) et les rajouter au système
solaire.
6. Vérifier les réglages de l'installation solaire sur le module
de commande et les ajuster à l'installation en place si
nécessaire.
7. Démarrer l'installation solaire.
Tab. 9
