Messa in funzione dell'apparecchio
4

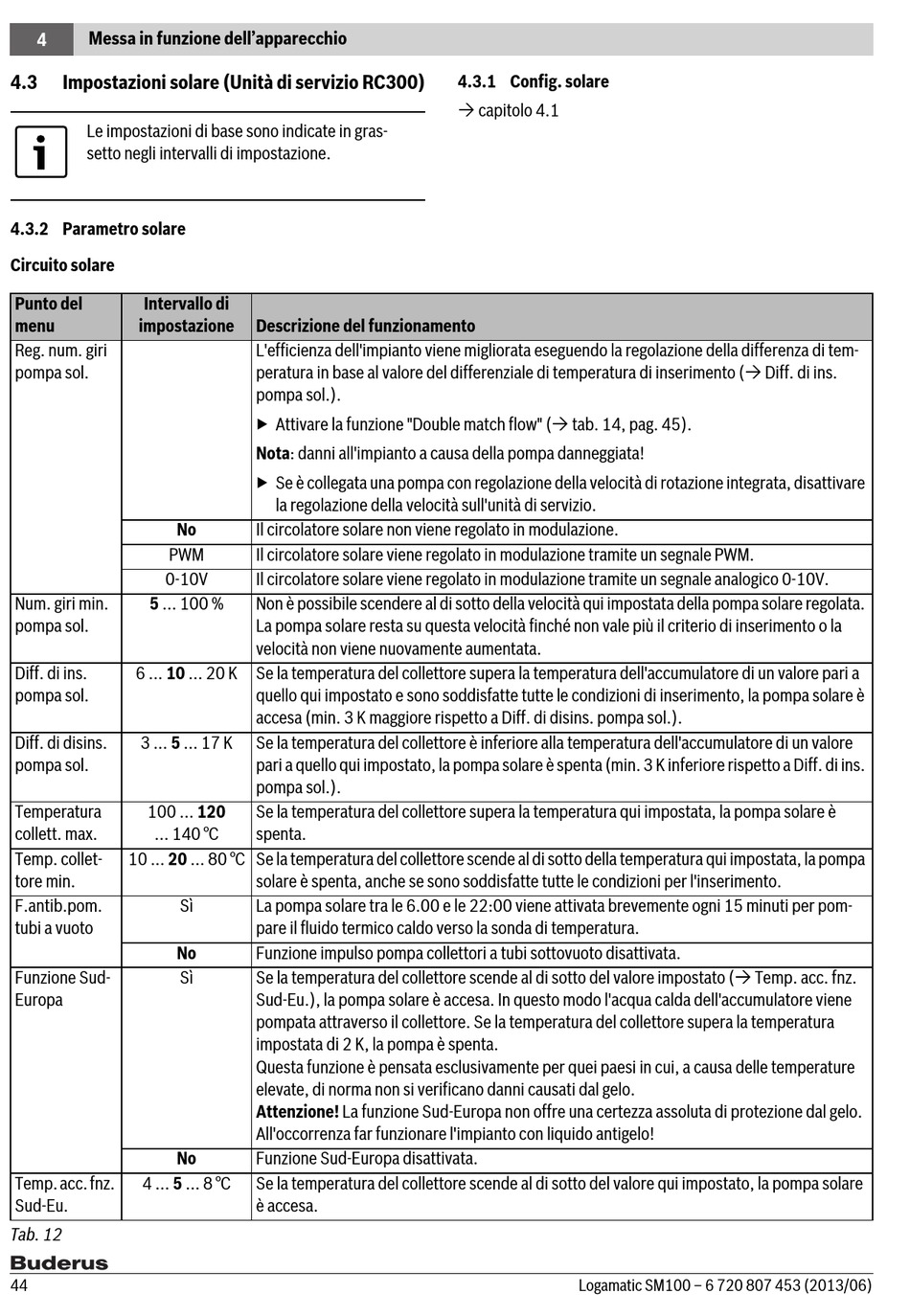

4.3 Impostazioni solare (Unità di servizio RC300)
Le impostazioni di base sono indicate in gras-
setto negli intervalli di impostazione.
4.3.2 Parametro solare
Circuito solare
Punto del Intervallo di
menu impostazione
Reg. num. giri
pompa sol.
No
PWM
0-10V
Num. giri min. 5 ... 100 %
pompa sol.
Diff. di ins. 6 ... 10 ... 20 K Se la temperatura del collettore supera la temperatura dell'accumulatore di un valore pari a
pompa sol.
Diff. di disins. 3 ... 5 ... 17 K
pompa sol.
Temperatura 100 ... 120
collett. max. ... 140 °C
Temp. collet- 10 ... 20 ... 80 °C Se la temperatura del collettore scende al di sotto della temperatura qui impostata, la pompa
tore min.
F.antib.pom. Sì
tubi a vuoto
No
Funzione Sud- Sì
Europa
No
Temp. acc. fnz. 4 ... 5 ... 8 °C
Sud-Eu.
Tab. 12
44
Descrizione del funzionamento
L'efficienza dell'impianto viene migliorata eseguendo la regolazione della differenza di tem-
peratura in base al valore del differenziale di temperatura di inserimento ( Diff. di ins.
pompa sol.).
▶ Attivare la funzione "Double match flow" ( tab. 14, pag. 45).
Nota: danni all'impianto a causa della pompa danneggiata!
▶ Se è collegata una pompa con regolazione della velocità di rotazione integrata, disattivare
la regolazione della velocità sull'unità di servizio.
Il circolatore solare non viene regolato in modulazione.
Il circolatore solare viene regolato in modulazione tramite un segnale PWM.
Il circolatore solare viene regolato in modulazione tramite un segnale analogico 0-10V.
Non è possibile scendere al di sotto della velocità qui impostata della pompa solare regolata.
La pompa solare resta su questa velocità finché non vale più il criterio di inserimento o la
velocità non viene nuovamente aumentata.
quello qui impostato e sono soddisfatte tutte le condizioni di inserimento, la pompa solare è
accesa (min. 3 K maggiore rispetto a Diff. di disins. pompa sol.).
Se la temperatura del collettore è inferiore alla temperatura dell'accumulatore di un valore
pari a quello qui impostato, la pompa solare è spenta (min. 3 K inferiore rispetto a Diff. di ins.
pompa sol.).
Se la temperatura del collettore supera la temperatura qui impostata, la pompa solare è
spenta.
solare è spenta, anche se sono soddisfatte tutte le condizioni per l'inserimento.
La pompa solare tra le 6.00 e le 22:00 viene attivata brevemente ogni 15 minuti per pom-
pare il fluido termico caldo verso la sonda di temperatura.
Funzione impulso pompa collettori a tubi sottovuoto disattivata.
Se la temperatura del collettore scende al di sotto del valore impostato ( Temp. acc. fnz.
Sud-Eu.), la pompa solare è accesa. In questo modo l'acqua calda dell'accumulatore viene
pompata attraverso il collettore. Se la temperatura del collettore supera la temperatura
impostata di 2 K, la pompa è spenta.
Questa funzione è pensata esclusivamente per quei paesi in cui, a causa delle temperature
elevate, di norma non si verificano danni causati dal gelo.
Attenzione! La funzione Sud-Europa non offre una certezza assoluta di protezione dal gelo.
All'occorrenza far funzionare l'impianto con liquido antigelo!
Funzione Sud-Europa disattivata.
Se la temperatura del collettore scende al di sotto del valore qui impostato, la pompa solare
è accesa.
4.3.1 Config. solare
 capitolo 4.1
Logamatic SM100 – 6 720 807 453 (2013/06)
