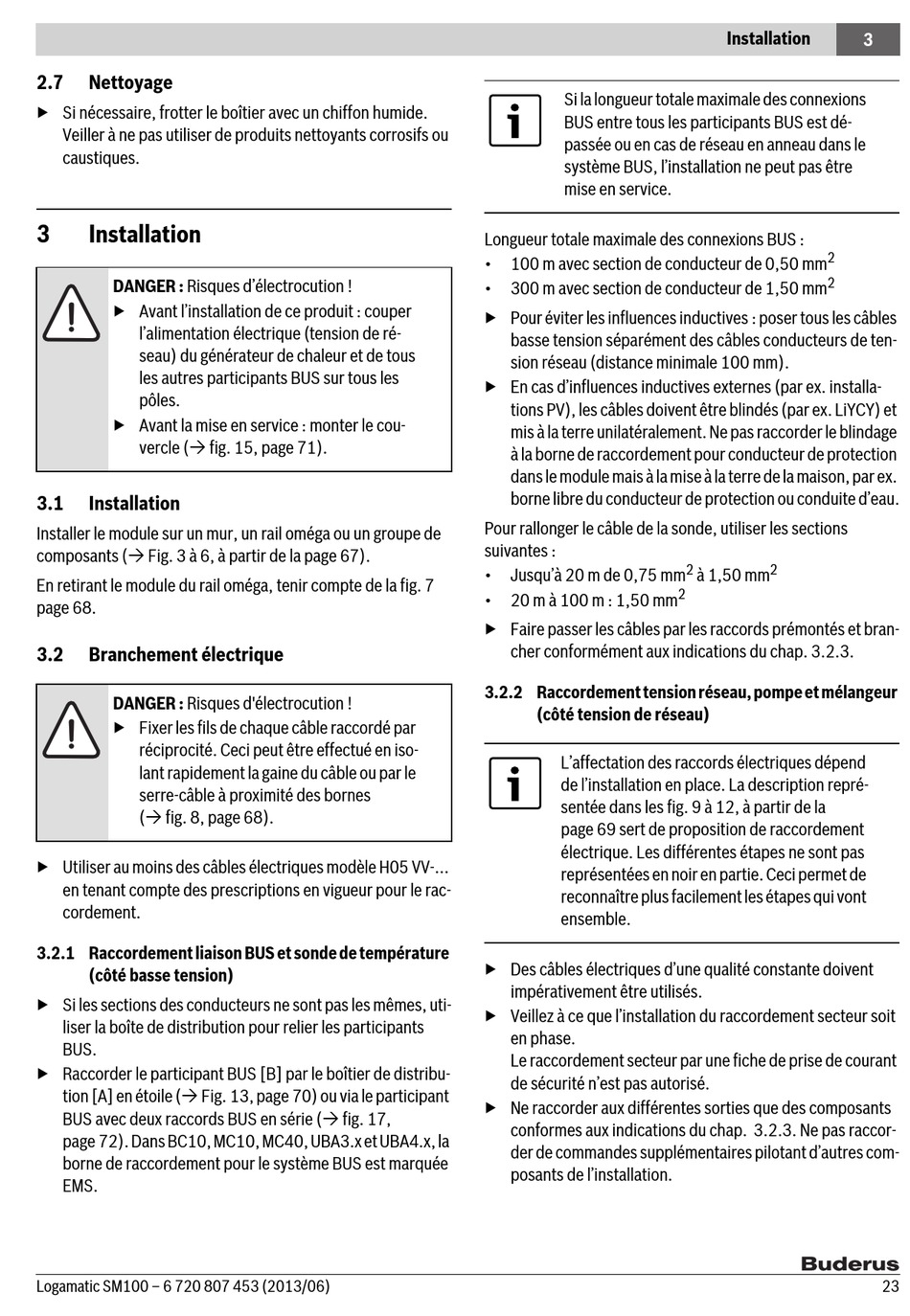

2.7
Nettoyage
▶ Si nécessaire, frotter le boîtier avec un chiffon humide.
Veiller à ne pas utiliser de produits nettoyants corrosifs ou
caustiques.
3
Installation
DANGER : Risques d'électrocution !
▶ Avant l'installation de ce produit : couper
l'alimentation électrique (tension de ré-
seau) du générateur de chaleur et de tous
les autres participants BUS sur tous les
pôles.
▶ Avant la mise en service : monter le cou-
vercle ( fig. 15, page 71).
3.1
Installation
Installer le module sur un mur, un rail oméga ou un groupe de
composants ( Fig. 3 à 6, à partir de la page 67).
En retirant le module du rail oméga, tenir compte de la fig. 7
page 68.
3.2
Branchement électrique
DANGER : Risques d'électrocution !
▶ Fixer les fils de chaque câble raccordé par
réciprocité. Ceci peut être effectué en iso-
lant rapidement la gaine du câble ou par le
serre-câble à proximité des bornes
( fig. 8, page 68).
▶ Utiliser au moins des câbles électriques modèle H05 VV-...
en tenant compte des prescriptions en vigueur pour le rac-
cordement.
3.2.1 Raccordement liaison BUS et sonde de température
(côté basse tension)
▶ Si les sections des conducteurs ne sont pas les mêmes, uti-
liser la boîte de distribution pour relier les participants
BUS.
▶ Raccorder le participant BUS [B] par le boîtier de distribu-
tion [A] en étoile ( Fig. 13, page 70) ou via le participant
BUS avec deux raccords BUS en série ( fig. 17,
page 72). Dans BC10, MC10, MC40, UBA3.x et UBA4.x, la
borne de raccordement pour le système BUS est marquée
EMS.
Logamatic SM100 – 6 720 807 453 (2013/06)
Si la longueur totale maximale des connexions
BUS entre tous les participants BUS est dé-
passée ou en cas de réseau en anneau dans le
système BUS, l'installation ne peut pas être
mise en service.
Longueur totale maximale des connexions BUS :
•
100 m avec section de conducteur de 0,50 mm
•
300 m avec section de conducteur de 1,50 mm
▶ Pour éviter les influences inductives : poser tous les câbles
basse tension séparément des câbles conducteurs de ten-
sion réseau (distance minimale 100 mm).
▶ En cas d'influences inductives externes (par ex. installa-
tions PV), les câbles doivent être blindés (par ex. LiYCY) et
mis à la terre unilatéralement. Ne pas raccorder le blindage
à la borne de raccordement pour conducteur de protection
dans le module mais à la mise à la terre de la maison, par ex.
borne libre du conducteur de protection ou conduite d'eau.
Pour rallonger le câble de la sonde, utiliser les sections
suivantes :
•
Jusqu'à 20 m de 0,75 mm
•
20 m à 100 m : 1,50 mm
▶ Faire passer les câbles par les raccords prémontés et bran-
cher conformément aux indications du chap. 3.2.3.
3.2.2 Raccordement tension réseau, pompe et mélangeur
(côté tension de réseau)
L'affectation des raccords électriques dépend
de l'installation en place. La description repré-
sentée dans les fig. 9 à 12, à partir de la
page 69 sert de proposition de raccordement
électrique. Les différentes étapes ne sont pas
représentées en noir en partie. Ceci permet de
reconnaître plus facilement les étapes qui vont
ensemble.
▶ Des câbles électriques d'une qualité constante doivent
impérativement être utilisés.
▶ Veillez à ce que l'installation du raccordement secteur soit
en phase.
Le raccordement secteur par une fiche de prise de courant
de sécurité n'est pas autorisé.
▶ Ne raccorder aux différentes sorties que des composants
conformes aux indications du chap. 3.2.3. Ne pas raccor-
der de commandes supplémentaires pilotant d'autres com-
posants de l'installation.
Installation
2
2
2
2
à 1,50 mm
2
3
23
