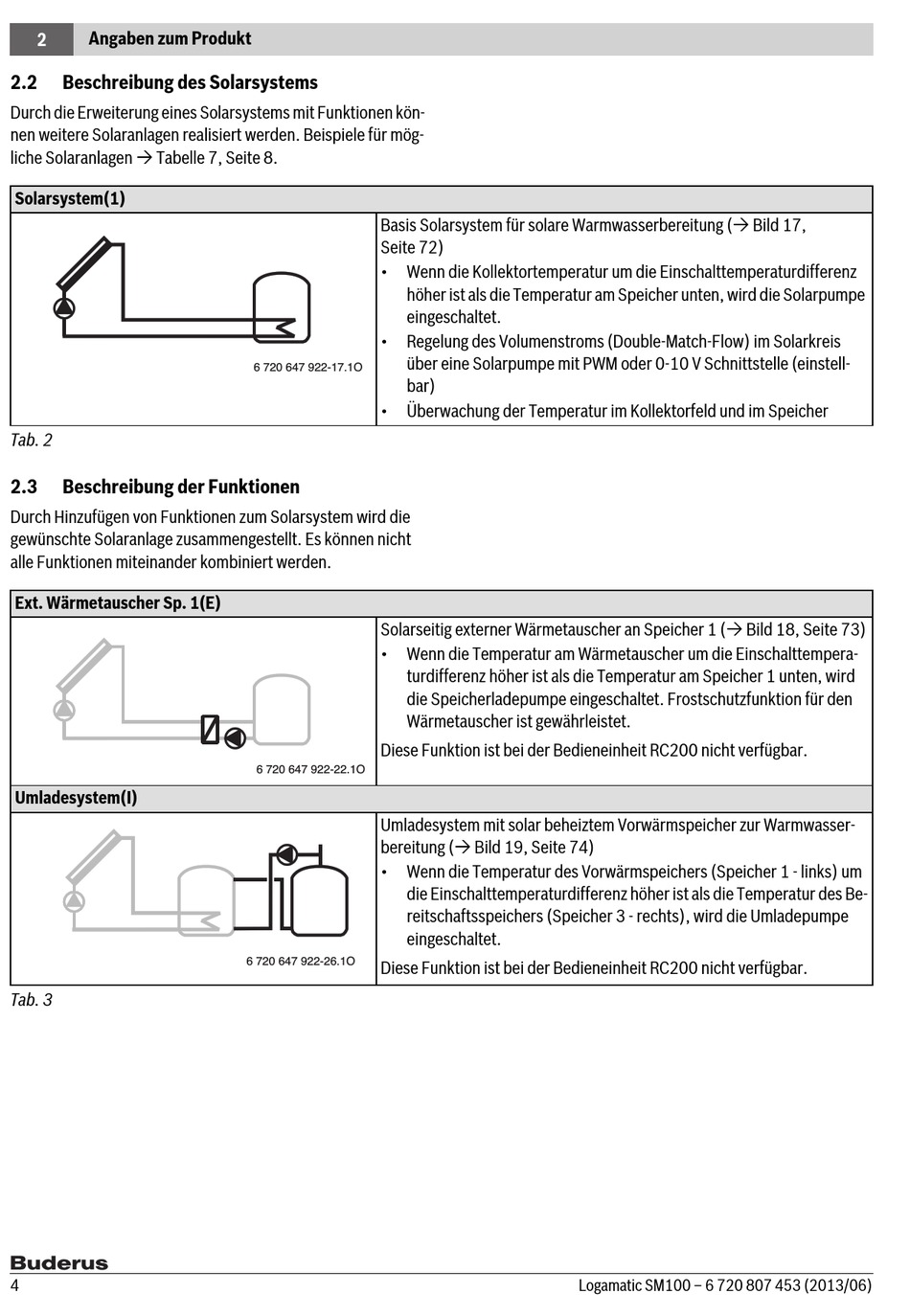

Angaben zum Produkt
2
2.2

Beschreibung des Solarsystems

Durch die Erweiterung eines Solarsystems mit Funktionen kön-
nen weitere Solaranlagen realisiert werden. Beispiele für mög-
liche Solaranlagen  Tabelle 7, Seite 8.
Solarsystem(1)
Tab. 2
2.3

Beschreibung der Funktionen

Durch Hinzufügen von Funktionen zum Solarsystem wird die
gewünschte Solaranlage zusammengestellt. Es können nicht
alle Funktionen miteinander kombiniert werden.
Ext. Wärmetauscher Sp. 1(E)
Umladesystem(I)
Tab. 3
4
Basis Solarsystem für solare Warmwasserbereitung ( Bild 17,
Seite 72)
• Wenn die Kollektortemperatur um die Einschalttemperaturdifferenz
höher ist als die Temperatur am Speicher unten, wird die Solarpumpe
eingeschaltet.
• Regelung des Volumenstroms (Double-Match-Flow) im Solarkreis
über eine Solarpumpe mit PWM oder 0-10 V Schnittstelle (einstell-
6 720 647 922-17.1O
bar)
• Überwachung der Temperatur im Kollektorfeld und im Speicher
Solarseitig externer Wärmetauscher an Speicher 1 ( Bild 18, Seite 73)
• Wenn die Temperatur am Wärmetauscher um die Einschalttempera-
turdifferenz höher ist als die Temperatur am Speicher 1 unten, wird
die Speicherladepumpe eingeschaltet. Frostschutzfunktion für den
Wärmetauscher ist gewährleistet.
Diese Funktion ist bei der Bedieneinheit RC200 nicht verfügbar.
6 720 647 922-22.1O
Umladesystem mit solar beheiztem Vorwärmspeicher zur Warmwasser-
bereitung ( Bild 19, Seite 74)
• Wenn die Temperatur des Vorwärmspeichers (Speicher 1 - links) um
die Einschalttemperaturdifferenz höher ist als die Temperatur des Be-
reitschaftsspeichers (Speicher 3 - rechts), wird die Umladepumpe
eingeschaltet.
6 720 647 922-26.1O
Diese Funktion ist bei der Bedieneinheit RC200 nicht verfügbar.
Logamatic SM100 – 6 720 807 453 (2013/06)
