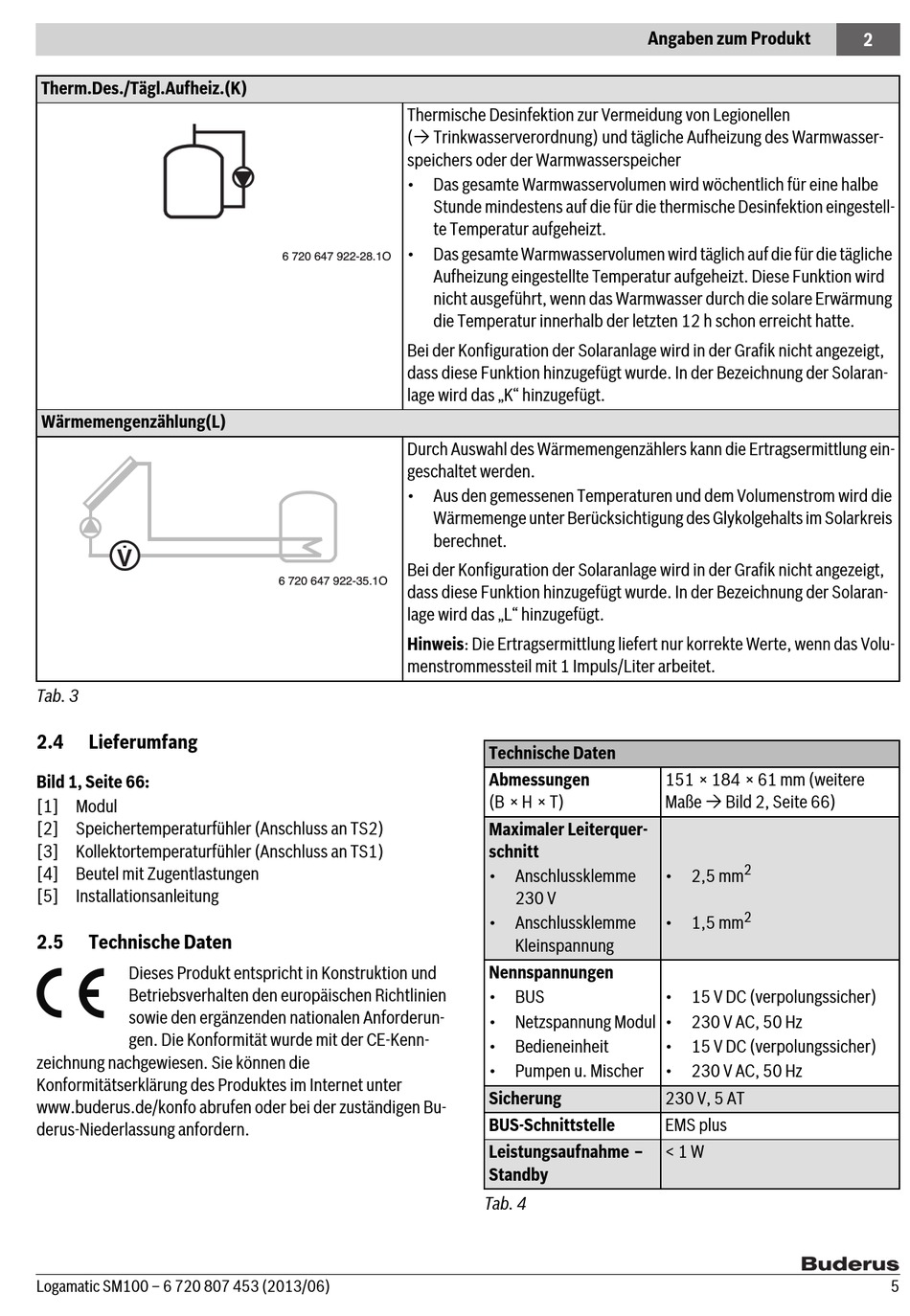

Therm.Des./Tägl.Aufheiz.(K)
Wärmemengenzählung(L)
V
Tab. 3
2.4

Lieferumfang

Bild 1, Seite 66:
[1] Modul
[2] Speichertemperaturfühler (Anschluss an TS2)
[3] Kollektortemperaturfühler (Anschluss an TS1)
[4] Beutel mit Zugentlastungen
[5] Installationsanleitung
2.5

Technische Daten

Dieses Produkt entspricht in Konstruktion und
Betriebsverhalten den europäischen Richtlinien
sowie den ergänzenden nationalen Anforderun-
gen. Die Konformität wurde mit der CE-Kenn-
zeichnung nachgewiesen. Sie können die
Konformitätserklärung des Produktes im Internet unter
www.buderus.de/konfo abrufen oder bei der zuständigen Bu-
derus-Niederlassung anfordern.
Logamatic SM100 – 6 720 807 453 (2013/06)
Thermische Desinfektion zur Vermeidung von Legionellen
( Trinkwasserverordnung) und tägliche Aufheizung des Warmwasser-
speichers oder der Warmwasserspeicher
• Das gesamte Warmwasservolumen wird wöchentlich für eine halbe
Stunde mindestens auf die für die thermische Desinfektion eingestell-
te Temperatur aufgeheizt.
• Das gesamte Warmwasservolumen wird täglich auf die für die tägliche
6 720 647 922-28.1O
Aufheizung eingestellte Temperatur aufgeheizt. Diese Funktion wird
nicht ausgeführt, wenn das Warmwasser durch die solare Erwärmung
die Temperatur innerhalb der letzten 12 h schon erreicht hatte.
Bei der Konfiguration der Solaranlage wird in der Grafik nicht angezeigt,
dass diese Funktion hinzugefügt wurde. In der Bezeichnung der Solaran-
lage wird das „K" hinzugefügt.
Durch Auswahl des Wärmemengenzählers kann die Ertragsermittlung ein-
geschaltet werden.
• Aus den gemessenen Temperaturen und dem Volumenstrom wird die
Wärmemenge unter Berücksichtigung des Glykolgehalts im Solarkreis
berechnet.
Bei der Konfiguration der Solaranlage wird in der Grafik nicht angezeigt,
6 720 647 922-35.1O
dass diese Funktion hinzugefügt wurde. In der Bezeichnung der Solaran-
lage wird das „L" hinzugefügt.
Hinweis: Die Ertragsermittlung liefert nur korrekte Werte, wenn das Volu-
menstrommessteil mit 1 Impuls/Liter arbeitet.
Angaben zum Produkt
Technische Daten
Abmessungen
(B × H × T)
Maximaler Leiterquer-
schnitt
• Anschlussklemme
230 V
• Anschlussklemme
Kleinspannung
Nennspannungen
• BUS
• Netzspannung Modul
• Bedieneinheit
• Pumpen u. Mischer
Sicherung
BUS-Schnittstelle
Leistungsaufnahme –
Standby
Tab. 4
151 × 184 × 61 mm (weitere
Maße  Bild 2, Seite 66)
2
• 2,5 mm
2
• 1,5 mm
• 15 V DC (verpolungssicher)
• 230 V AC, 50 Hz
• 15 V DC (verpolungssicher)
• 230 V AC, 50 Hz
230 V, 5 AT
EMS plus
< 1 W
