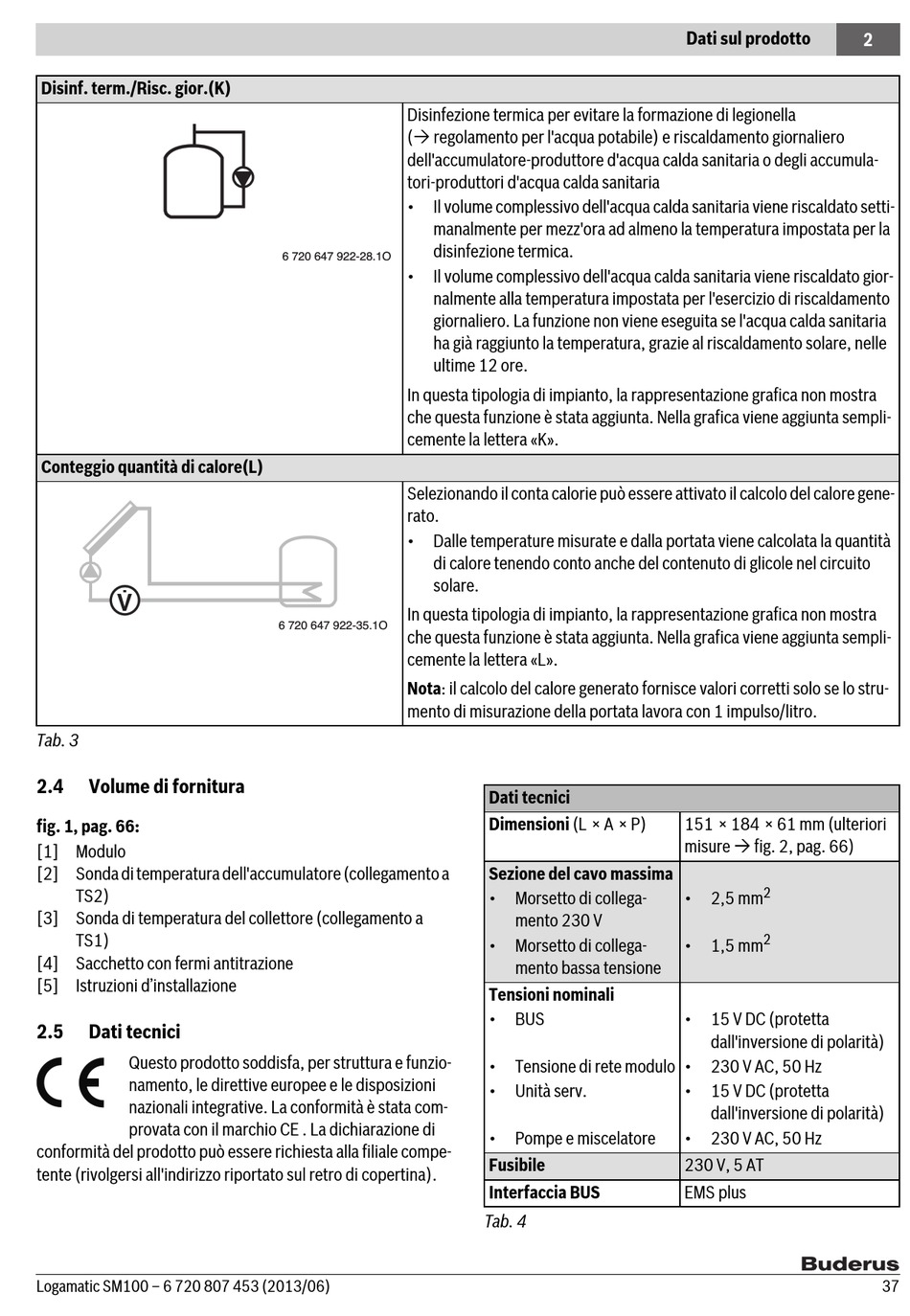

Volume Di Fornitura; Dati Tecnici - Buderus EMS plus Logamatic SM100 Installationsanleitung

Disinf. term./Risc. gior.(K)
Conteggio quantità di calore(L)
V
Tab. 3
2.4

Volume di fornitura

fig. 1, pag. 66:
[1] Modulo
[2] Sonda di temperatura dell'accumulatore (collegamento a
TS2)
[3] Sonda di temperatura del collettore (collegamento a
TS1)
[4] Sacchetto con fermi antitrazione
[5] Istruzioni d'installazione
2.5

Dati tecnici

Questo prodotto soddisfa, per struttura e funzio-
namento, le direttive europee e le disposizioni
nazionali integrative. La conformità è stata com-
provata con il marchio CE . La dichiarazione di
conformità del prodotto può essere richiesta alla filiale compe-
tente (rivolgersi all'indirizzo riportato sul retro di copertina).
Logamatic SM100 – 6 720 807 453 (2013/06)
Disinfezione termica per evitare la formazione di legionella
( regolamento per l'acqua potabile) e riscaldamento giornaliero
dell'accumulatore-produttore d'acqua calda sanitaria o degli accumula-
tori-produttori d'acqua calda sanitaria
• Il volume complessivo dell'acqua calda sanitaria viene riscaldato setti-
manalmente per mezz'ora ad almeno la temperatura impostata per la
disinfezione termica.
6 720 647 922-28.1O
• Il volume complessivo dell'acqua calda sanitaria viene riscaldato gior-
nalmente alla temperatura impostata per l'esercizio di riscaldamento
giornaliero. La funzione non viene eseguita se l'acqua calda sanitaria
ha già raggiunto la temperatura, grazie al riscaldamento solare, nelle
ultime 12 ore.
In questa tipologia di impianto, la rappresentazione grafica non mostra
che questa funzione è stata aggiunta. Nella grafica viene aggiunta sempli-
cemente la lettera «K».
Selezionando il conta calorie può essere attivato il calcolo del calore gene-
rato.
• Dalle temperature misurate e dalla portata viene calcolata la quantità
di calore tenendo conto anche del contenuto di glicole nel circuito
solare.
In questa tipologia di impianto, la rappresentazione grafica non mostra
6 720 647 922-35.1O
che questa funzione è stata aggiunta. Nella grafica viene aggiunta sempli-
cemente la lettera «L».
Nota: il calcolo del calore generato fornisce valori corretti solo se lo stru-
mento di misurazione della portata lavora con 1 impulso/litro.
Dati tecnici
Dimensioni (L × A × P)
Sezione del cavo massima
• Morsetto di collega-
mento 230 V
• Morsetto di collega-
mento bassa tensione
Tensioni nominali
• BUS
• Tensione di rete modulo
• Unità serv.
• Pompe e miscelatore
Fusibile
Interfaccia BUS
Tab. 4
Dati sul prodotto
151 × 184 × 61 mm (ulteriori
misure  fig. 2, pag. 66)
2
• 2,5 mm
2
• 1,5 mm
• 15 V DC (protetta
dall'inversione di polarità)
• 230 V AC, 50 Hz
• 15 V DC (protetta
dall'inversione di polarità)
• 230 V AC, 50 Hz
230 V, 5 AT
EMS plus
