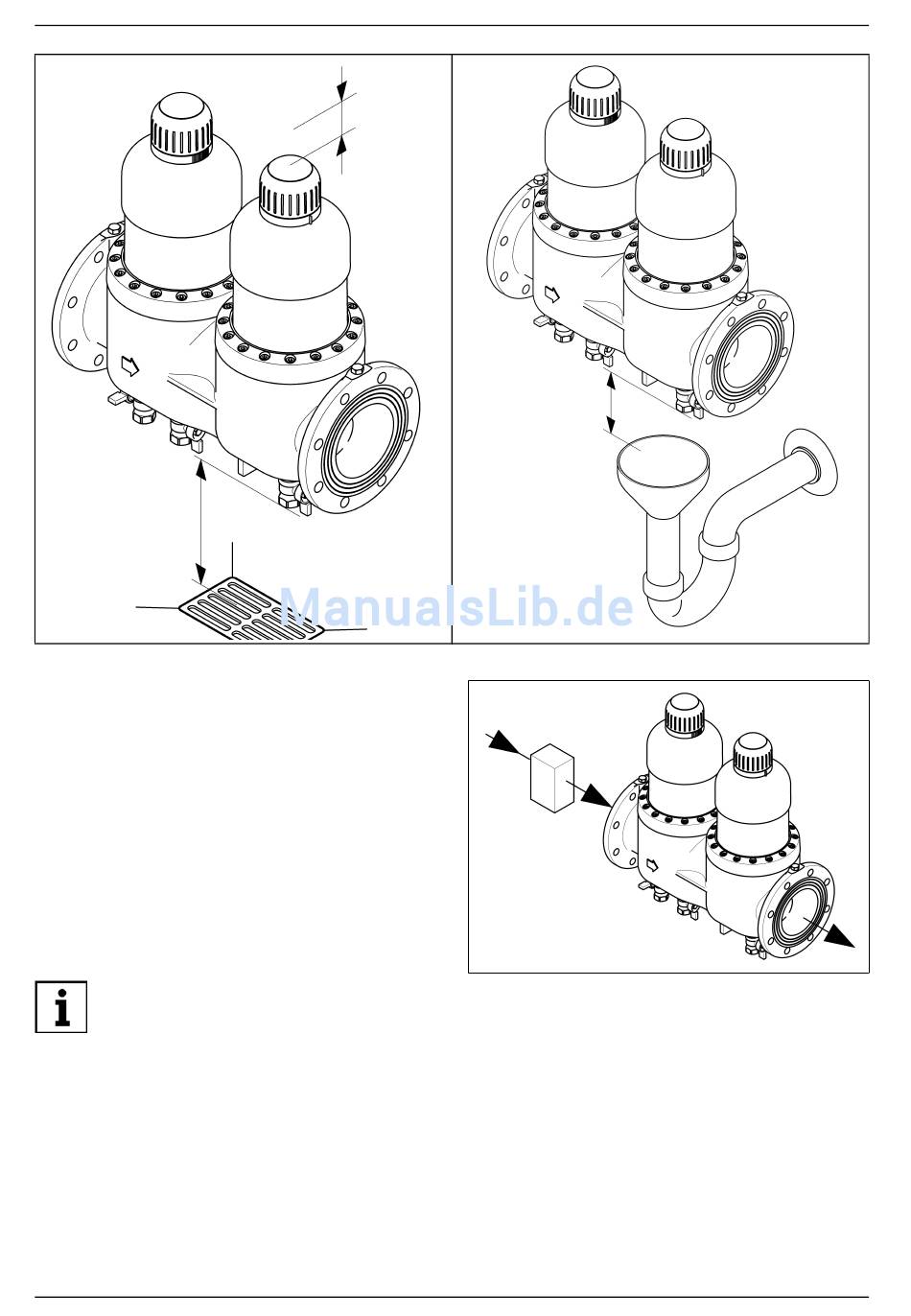

Abb. 2: Ableitungsmöglichkeiten für das Rückspülwasser am Beispiel JPF-QC DN 125
Einbaubeispiele
Der Einbau des Rückspül-Schutzfilters er-
folgt bis 10 bar Wasserdruck hinter Wasser-
zähler und Rückflussverhinderer vor einem
evtl. eingebauten Druckminderer.
Bei einem Wasserdruck über 10 bar muss
ein Druckminderer vor dem Filter installiert
werden (siehe Abb. 3). Liegt der Betriebs-
druck über 10 bar, kann dies zu Betriebsstö-
rungen führen.
Bei einem Wasserdruck von 5 bar
bis 10 bar empfehlen wir, einen
Druckminderer zu installieren.
Für das Rückspülwasser muss ein Abwas-
seranschluss (z. B. Bodenablauf) nach DIN
1986 vorhanden sein. Ist ein Abwasseran-
schluss direkt unter dem Filter nicht möglich,
so kann das Spülwasser über eine am Spül-
wasserventil zu montierende Leitung (glei-
che Dimension wie Spülwasserventil) einige
> 100 mm
> 200 mm
JUDO PROFI-QUICK CONTROL
> 40 mm
1
1 = Druckminderer
Abb. 3: Druckminderer vor dem Filter
am Beispiel JPF-QC DN 125
Meter zum nächsten Abwasseranschluss
geführt werden. Beim Eindrehen eines Roh-
res zum Ableiten des Spülwassers ist darauf
zu achten, dass die Kugelhähne nicht ver-
dreht werden, da diese mit Schraubensiche-
rung eingeklebt sind.
