Typ
Rückspül-Schutzfilter
JUDO PROFI-QUICK CONTROL
DN 125 - 200
Kurzbezeichnung: JPF-QC DN 125 - 200
Ausführungsarten
Modell
JPF-QC DN 125
JPF-QC DN 150
JPF-QC DN 200
Technische Daten
Für alle Gerätegrößen gilt:
– Druckverlust im sauberen Zustand (nach
Rückspülung): 0,2 bar bei dem in der Ta-
belle angegebenen Wasserdurchfluss
(Nenndurchfluss)
– Maximale Umgebungs- und Wassertem-
peratur: 30 °C (86 °F)
– Das zu filtrierende Wasser muss der
europäischen Trinkwasserverord-
nung entsprechen!
– Gewindeanschluss nach DIN EN 10226-1
– Flanschanschluss nach DIN EN 1092-1

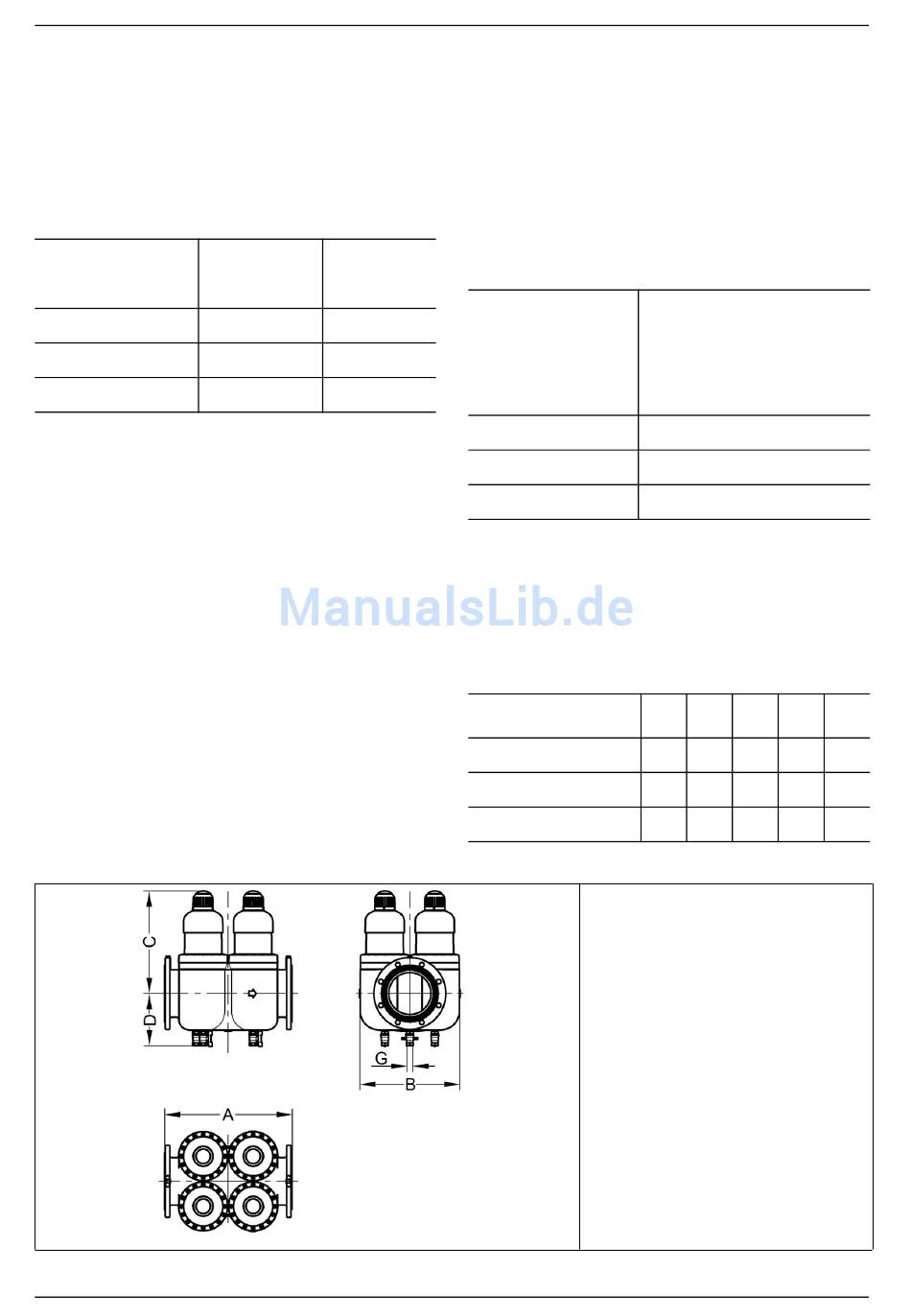

Abb. 4: Einbaumaße und Gewichte (abgebildet: JPF-QC DN 200)
Rohr-
Bestell-Nr.
anschluss
DN 125
8010035
DN 150
8010036
DN 200
8010037
JUDO PROFI-QUICK CONTROL
Nenndruck: PN 10
Betriebsdruck: 1,5 - 10 bar
Der Nenndruck bezeichnet die Druckstufe,
nach der der Filter die Anforderungen nach
DIN 19632-100 und DIN EN 13443-1 erfül-
len muss. Der maximale Betriebsdruck ist
niedriger, um die optimale Funktion des Fil-
ters sicherzustellen.
Wasserdurchfluss
Modell
JPF-QC DN 125
JPF-QC DN 150
JPF-QC DN 200
1) Angaben zum Wasserdurchfluss gelten für Trink-
wasser. Bei stärker verschmutztem Wasser ist je
nach gewählter Maschenweite der maximale Was-
serdurchfluss geringer. Es muss dann eine größere
Dimension gewählt werden.
Einbaumaße und Gewichte
Modell
JPF-QC DN 125
JPF-QC DN 150
JPF-QC DN 200
Alle Maße in [mm] (siehe Abb. 4)
A = Einbaulänge
B = Gerätebreite
C = Höhe oberhalb Rohrmitte
D = Höhe unterhalb Rohrmitte
G = Anschlussmaß Abwasser
Gewichte:
JPF-QC DN 125: 90 kg
JPF-QC DN 150: 137 kg
JPF-QC DN 200: 185 kg
Wasserdurchfluss bei
einem Druckverlust
von 0,2 bar mit saube-
1)
rem Siebeinsatz
100 m³/h
150 m³/h
200 m³/h
A
B
C
D
560 250 446 191 ¾"
560 474 469 207 ¾"
600 474 485 238 ¾"
G
5
