Achtung:
Vor Einbau und Inbetriebnahme
die Einbau- und Betriebsanleitung
und Sicherheitshinweise lesen
und beachten!
Immer dem Betreiber übergeben.
Einbau- und
Betriebsanleitung
JUDO HEIFI-REPURE 8000
Füllwasser-Vollentsalzungseinheit
Gültig für: EU-Länder und Schweiz
Sprache: deutsch

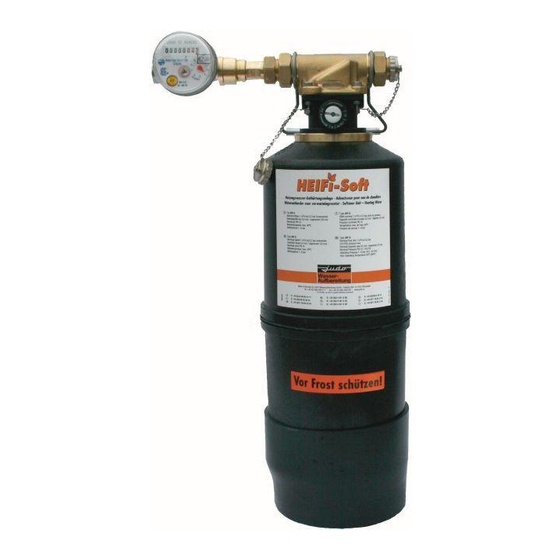

Abb.: JHRP 8000
