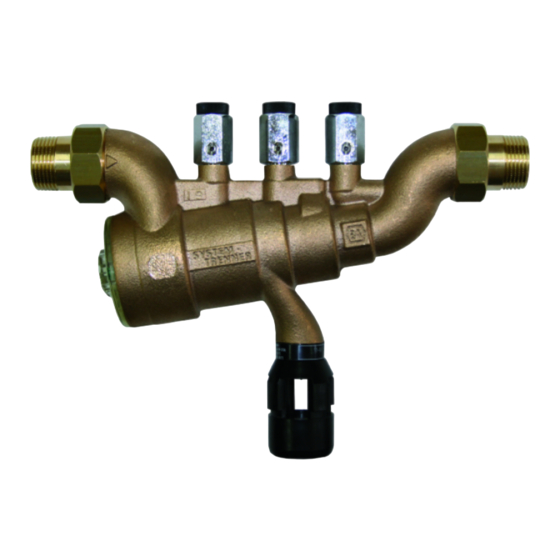

Abb.: JRT-BA ¾" - 1"
Einbau- und
Betriebsanleitung
JUDO Rohrtrenner
Systemtrenner Typ BA
Gültig für: EU-Länder und Schweiz
Sprache: deutsch
Abb.: JRT-BA 1¼" - 2"
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Judo JRT-BA 1 1/4
Inhaltszusammenfassung für Judo JRT-BA 1 1/4

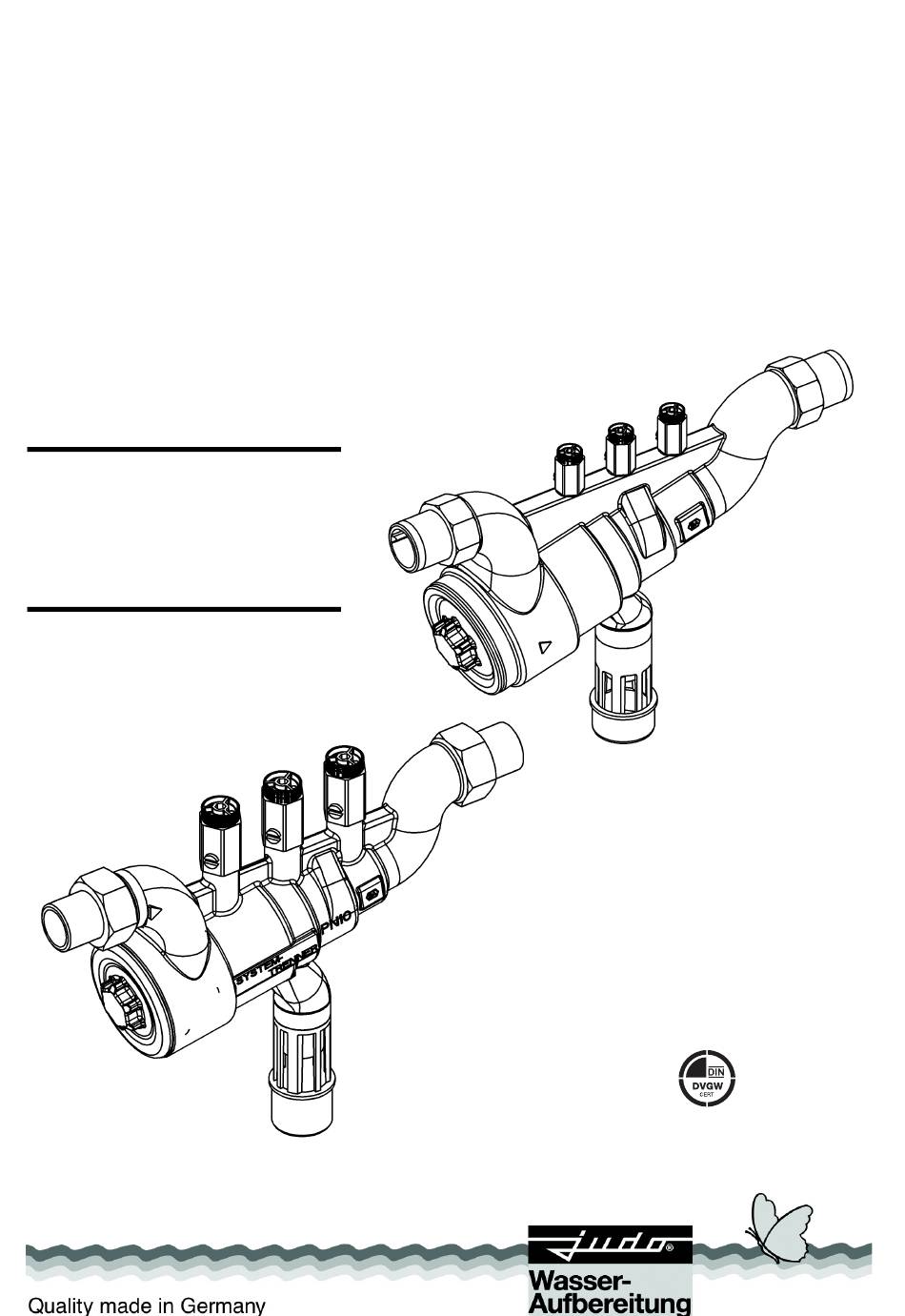

- Seite 1 Einbau- und Betriebsanleitung JUDO Rohrtrenner Systemtrenner Typ BA Gültig für: EU-Länder und Schweiz Sprache: deutsch Achtung: Vor Einbau und Inbetriebnahme die Einbau- und Betriebsanleitung und Sicherheitshinweise lesen und beachten! Immer dem Betreiber übergeben. Abb.: JRT-BA 1¼" - 2" Abb.: JRT-BA ¾" - 1"...
- Seite 2 (siehe Rückseite). Warenzeichen: In dieser Unterlage verwendete Warenzeichen sind geschützte und eingetragene Warenzeichen der jeweiligen Inhaber. © JUDO Wasseraufbereitung GmbH D-71364 Winnenden Alle Rechte vorbehalten. Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung. JUDO Rohrtrenner / Systemtrenner Typ BA...
-
Seite 3: Inhaltsverzeichnis
Anweisungen und die landesspezifischen Vorschriften zu erfüllen. Neben der Betriebsanleitung und den im Verwenderland und an der Einsatzstelle geltenden verbindlichen Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten. JUDO Rohrtrenner / Systemtrenner Typ BA... -
Seite 4: Verwendete Symbole
Zustand gehalten werden. Einheit Umrechnung 1 bar = 10 Pa = 0,1 N/mm ¾" DN 20 1" DN 25 1¼" DN 32 1½" DN 40 2" DN 50 JUDO Rohrtrenner / Systemtrenner Typ BA... -
Seite 5: Bestimmungsgemäße Verwendung
Hersteller / Lieferer Rücksprache zu halten. Der Rohrtrenner / Systemtrenner Typ BA ist nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung Betriebsanleitung zu benutzen! Funktionsstörungen umgehend beseitigen lassen! JUDO Rohrtrenner / Systemtrenner Typ BA... -
Seite 6: Produktangaben
Vereinigung des Gas- und Wasser- beachten. faches e.V. Technisch-wissenschaftlicher – Prüfen Sie vor dem Einbau den Verein) gemäß den Anforderungen der Rohrtrenner / Systemtrenner Typ BA auf DIN EN 12729 („Sicherungseinrichtungen Transportschäden. zum Schutz des Trinkwassers gegen Ver- JUDO Rohrtrenner / Systemtrenner Typ BA... - Seite 7 SPEEDYMAT-EXPRESS CONNECTION prüfung sowie für Wartungsarbeiten " " ¾ -1¼ jederzeit gut zugänglich sein. 3 JUDO Rohrtrenner / Systemtrenner Typ – Zur Erleichterung von Wartungsarbeiten 4 Absperrarmatur mit Entleerung oberhalb unterhalb - bauseits - Rohrtrenner / Systemtrenner Typ BA ein...
-
Seite 8: Einbaulage
Die Wartungsintervalle des Rohrtrenner / Das Anziehmoment so wählen, dass Systemtrenner Typ BA sind einzuhalten. Dichtung schließt Rohrtrenner / Systemtrenner Typ BA nicht beschädigt bzw. verspannt wird! – Zur Durchführung der Funktionsprüfung und Wartungsarbeiten muss bauseitig JUDO Rohrtrenner / Systemtrenner Typ BA... -
Seite 9: Betrieb
öffnet kurzfristig das Entlastungsventil. Es die Mitteldruckzone durch das Entlastungs- tritt jeweils nur so viel Wasser aus, bis eine ventil vollständig entleert sein. Druckdifferenz von > 0,14 bar zwischen Vor- und Mitteldruckzone erreicht ist. JUDO Rohrtrenner / Systemtrenner Typ BA... -
Seite 10: Umbauten / Veränderungen / Ersatzteile
Kapitel „Gewährleistung und Wartung“). Für den Rohrtrenner / Systemtrenner Typ BA besteht die Pflicht zur regelmäßigen Wartung. Dementsprechend sind Wartungs- verträge zwischen dem Betreiber und JUDO bzw. einer autorisierten Fachfirma sinnvoll. Die Überprüfung der ordnungsgemäßen Funktion der Armatur erfolgt nach dem ers-... -
Seite 11: Störung
Glasreiniger können bis zu 25% Lösemittel bzw. Alkohol (Spiritus) enthalten. Diese Substanzen können die Kunststoff- teile chemisch angreifen, was zu Versprö- dungen bis hin zum Bruch führen kann. Derartige Reiniger dürfen daher nicht verwendet werden. JUDO Rohrtrenner / Systemtrenner Typ BA... -
Seite 12: Gewährleistung Und Wartung
– Das Gerät nicht in einer anderen Art und tion: ... Überprüfung auf Dichtheit: ...Über- Weise unsachgemäß behandelt wurde. prüfung auf Sicherungsfunktion: ...“ erfor- derlich. – Reparaturen nur vom JUDO Kunden- dienst durchgeführt werden. Ein Wartungsvertrag sichert am besten eine gute Betriebsfunktion auch über... -
Seite 13: Datenblatt
Nennweite AG DN 20 DN 25 DN 32 DN 40 DN 50 Abwasseranschluss DN 32 DN 32 DN 50 DN 50 DN 50 Durchflussmedium Trinkwasser Trinkwasser Trinkwasser Trinkwasser Trinkwasser * bei 1,0 bar Druckverlust JUDO Rohrtrenner / Systemtrenner Typ BA... -
Seite 14: Lieferumfang
JRT-BA 1¼" - 2": Best.-Nr. 1980498 – Verschraubungen (A6) – JUDO Rückspül-Schutzfilter – Einbau- und Betriebsanleitung * Der Austausch der Ersatzpatrone darf nur – Wartungsnachweis durch autorisiertes Personal erfolgen. Hinweis: Zubehör ist nicht im Liefer- umfang enthalten! JUDO Rohrtrenner / Systemtrenner Typ BA... -
Seite 15: Einbaumaße
A = Einbaulänge G = Nennweite B = Gerätebreite H = Abwasseranschluss C = Höhe oberhalb Rohrmitte L = Vordruckzone D = Höhe unterhalb Rohrmitte J = Mitteldruckzone F = Abwasseranschlussmitte K = Hinterdruckzone JUDO Rohrtrenner / Systemtrenner Typ BA... - Seite 16 A = Einbaulänge G = Nennweite B = Gerätebreite H = Abwasseranschluss C = Höhe oberhalb Rohrmitte L = Vordruckzone D = Höhe unterhalb Rohrmitte J = Mitteldruckzone F = Abwasseranschlussmitte K = Hinterdruckzone JUDO Rohrtrenner / Systemtrenner Typ BA...
-
Seite 17: 10. Ersatzteile
Stück Best.-Nr. VE Pos. Austauschintervall bei Verschleißteil [*]) Stück Ersatzpatrone JRT-BA ¾"-1" * 1980449 Verschraubung ¾" (1 Satz) 2250149 Verschraubung 1" (1 Satz) 2250148 1) VE = Verrechnungseinheit *Austausch nach Bedarf im Zuge der jährlichen Wartung JUDO Rohrtrenner / Systemtrenner Typ BA... - Seite 18 Austauschintervall bei Verschleißteil [*]) Stück Ersatzpatrone JRT-BA 1¼"-2" * 1980450 Verschraubung 1¼" (1 Satz) 2250150 Verschraubung 1½" (1 Satz) 2250124 Verschraubung 2" (1 Satz) 2250125 1) VE = Verrechnungseinheit *Austausch nach Bedarf im Zuge der jährlichen Wartung JUDO Rohrtrenner / Systemtrenner Typ BA...
-
Seite 19: 11. Übergabebestätigung
Übergabebestätigung 11. Übergabebestätigung JUDO Rohrtrenner / Systemtrenner Typ BA... -
Seite 20: 12. Kundendienst
Postfach 380 • D-71351 Winnenden Tel. +49 (0)7195 / 692-0 e-mail: info@judo.eu • www.judo.eu JUDO Wasseraufbereitung GmbH • Niederlassung Österreich Zur Schleuse 5 • A-2000 Stockerau Tel. +43 (0)22 66 / 6 40 78 • Fax +43 (0)22 66 / 6 40 79 e-mail: info@judo-online.at •...
