5.5
Druckeinstellung
Ändern des werkseitig eingestellten Druckes
von 4 bar:
– Die Senkschraube am Handrad des
Druckminderers lösen.
– Handrad im Uhrzeigersinn drehen =
Druckerhöhung.
– Handrad
gegen
drehen = Druckreduzierung.
– Der Einstellbereich ist von 1,5 bar - 6 bar
wählbar.
– Kurzzeitig eine Entnahmestelle hinter
der Automatik-Hauswasserstation öff-
nen, somit erfolgt eine Druckentlastung
und der eingestellte Druck kann abgele-
sen werden.
– Sobald der gewünschte Einstellbereich
erreicht ist, die Senkschraube am Hand-
rad des Druckminderers wieder anzie-
hen.
– Das Feststellen der Senkschraube am
Handrad des Druckminderers verhindert
ein selbstständiges Verstellen des Ein-
stellbereiches.
5.6
Funktionsbeschreibung
Die Automatik-Hauswasserstation entfernt
alle grob- und feinkörnigen Verunreinigun-
gen. Diese Verunreinigungen können in
Kaltwasserleitungen und Warmwasserver-
sorgungsanlagen als Belüftungselemente
Lochfraß verursachen und zu Funktions-
störungen an Armaturen, Kontroll- und Re-
gelorganen sowie empfindlichen Geräten
führen.
Durch den Einbaudrehflansch strömt unge-
filtertes Wasser in die Automatik-Hauswas-
serstation. Das Wasser strömt durch den
Rückflussverhinderer und dann durch den
Filter von außen nach innen durch einen zy-
lindrischen
Siebeinsatz.
Schmutz bleibt am Siebgewebe des Feinfil-
ters hängen. Der anhaftende Schmutz ist
Betrieb
den
Uhrzeigersinn
Der
gefilterte
JUDO PROMIMAT-QUICK CONNECTION
von außen durch die transparente Filterglo-
cke sichtbar. Ist der Filter verschmutzt, wird
er ohne Betriebsunterbrechung abgereinigt.
Das gefilterte Wasser strömt weiter in den
Druckminderer. Der eingestellte Nachdruck
ist am Nachdruckmanometer ablesbar.
Anschließend verlässt das gefilterte Wasser
die Automatik-Hauswasserstation wieder
über den Einbaudrehflansch.
6
5
4

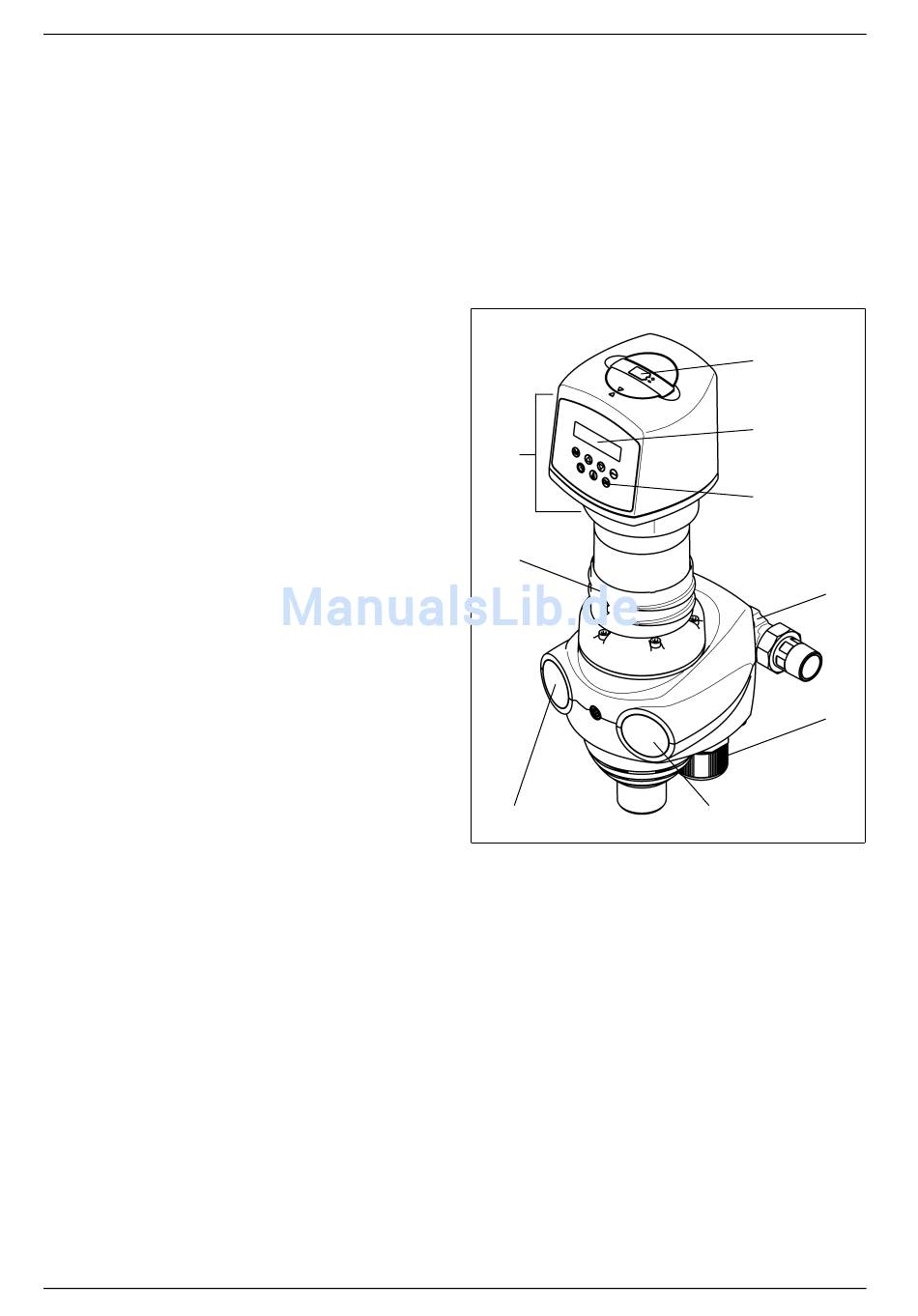

Abb. 10: Funktionsbeschreibung
1 Einbaudrehflansch
2 Handrad des Druckminderers
3 Nachdruckmanometer
4 Vordruckmanometer
5 UV-Schutz (nach oben verschiebbar zur
Begutachtung des Siebeinsatzes)
6 Bedienfeld
7 Batterieabdeckung
8 Display
9 Tastatur
7
8
9
1
2
3
