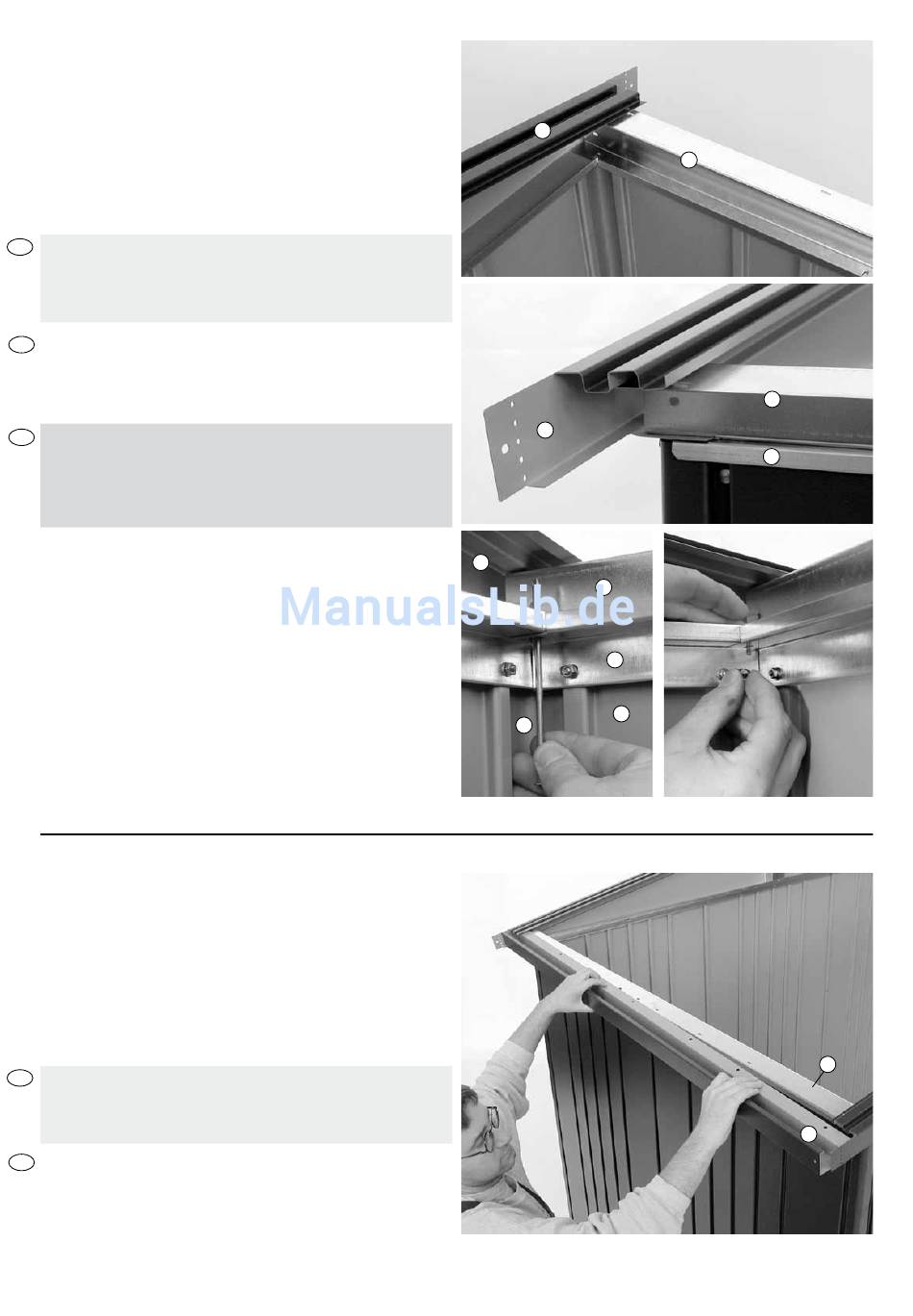

7.
Geben Sie jeweils ein Dachauflage-Profil
wie dargestellt auf das Kopfprofil
linken und rechten Seitenwand und ver-
schrauben Sie es mittig mit dem Kopfprofil. Jetzt erst
verbinden Sie in der Ecke die beiden Kopfpro file
N
das Giebelblech und die Dachauflage
einer Schraubverbindung. Falls Sie die Löcher nicht
gleich in Deckung bringen können, verwenden Sie
bitte den beiliegenden Nagel.
GB
Place one roof support profile
B
of the left and right walls
B
nect the top frames , the gable plates
G
profiles in each corner with a single nut and bolt. Should the
holes not fall into line, please use the nail provided as shown.
Mettez un support de toit
F
côté droit et gauche des parois latérales. Fixez ensemble au
B
coin les 2 profils de tête , la tôle du pignon
G
de toit avec une vis. Pour faire coïncider les trous, utilisez le
clou joint.
I
Posizionare un profilo di appoggio del tetto
B
di testa alla destra ed alla sinistra delle pareti laterali. A que-
sto punto unire negli angoli i due profili di testa
ed il profilo di appoggio del tetto
are i fori utilizzare eventualmente il chiodo in dotazione.
8.
Legen Sie je eine Dachrinne
Dachauflage
sichern sie die Dachrinnen durch Knicken
(siehe Perforation) der äußeren Enden des Giebel-
N
bleches .
Verschrauben Sie die Dachrinnen wie abgebildet
mit dem Giebelblech. Für die Größen 1 und
Größe 2 schrauben Sie auch den Befestigungs-
winkel für den Sturmhaken mit.
K
GB
Put one gutter onto each roof rest
ding the outer ends of the gable plates
Secure the gutter and gable plate as shown. For sizes 1 and 2
add the brackets for the door hooks.
F
Posez sur chaque support de toit
K
gouttière que vous bloquez en pliant les extrémités des tôles
N
de pignon (voir perforation). Vissez les gouttières comme
décrit sur l'image aux tôles de pignon.
Pour les tailles 1 et 2 vissez les angles de fixation pour les cro-
chets des portes en même temps.
