E
DENOMINACIÓN DE LOS
COMPONENTES
Lista de unidades (fig. 12)
1) Apertura salida aire.
2) Control remoto extraíble
3) Perno de bloqueo del control
remoto
4) Panel de Señalización con pilotos
luminosos.
5) Rejilla de aspiración de aire.
(Retorno)
6) Tiradores para la extracción del
filtro aire.
7) Tubo de drenaje manual de agua
de condensación, con tapón de
goma, para desagüe de
emergencia.

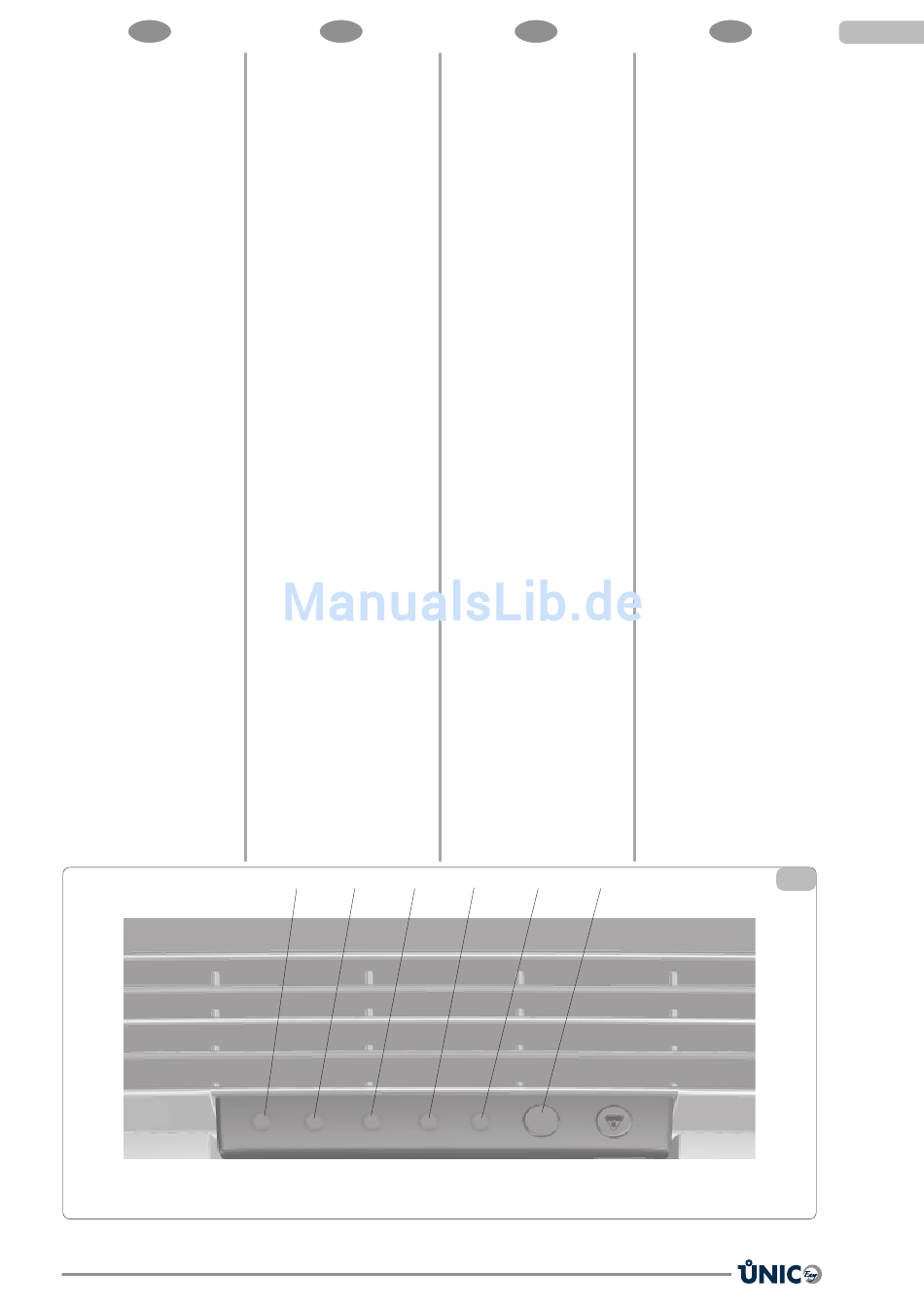

Panel de mandos (fig. 13)
1) Micro tecla de servicio;
2) Luz indicadora roja Stand-by;
3) Luz indicadora verde para
señalar el encendido del
acondicionador;
4) Luz indicadora naranja para
señalar la introducción de la
programación de encendido
y/o apagado;
5) Luz indicadora verde para
señalar el funcionamiento
automático de la máquina;
6) Area transparente de
recepción de la señal del
telemando.
P
DENOMINAÇÃO DOS
COMPONENTES
Lista de aparelhos (fig. 12)
1) Abertura da saída de ar.
2) Telecomando removível
3) Perno de fixação do telecomando
4) Consola de visualização da
função dos alarmes.
5) Grade de aspiração do ar.
6) Pegas para a extracção do filtro
de ar.
7) Racord de borracha com tampa
terminal para a descarga da água
nas situações de emergência.
Painel de comandos (fig. 13)
1) Microtecla de funcionamento;
2) Led vermelho Stand-by;
3) Led verde de sinalização do
acendimento do climatizador;
4) Led laranja de sinalização da
introdução da programação de
acendimento e/ou desligamento.
5) Led verde de sinalização da
máquina em funcionamento
automático;
6) Área transparente de recepção do
sinal do telecomando.
6 5 4
NL
NAAM VAN DE ONDERDELEN
Lijst van de eenheden
(fig. 12)
1) Luchtuitlaatopening.
2) Wegneembare afstandsbediening
3) Blokkeerspil afstandsbediening
4) Displaypaneel van de
alarmfuncties.
5) Luchtaanzuigrooster.
6) Handgreep voor het verwijderen
van het luchtfilter.
7) Rubberen verbindingsstuk met
einddopje voor de afvoer van het
water in noodgevallen.
Bedieningspaneel (fig. 13)
1) Micro-servicetoets
2) Rode stand-by led;
3) Groene waarschuwingsled
"airconditioner aan";
4) Oranje waarschuwingsled
"aan- /uitprogrammering
ingeschakeld;"
5) Groene waarschuwingsled
"machine op automatische
stand";
6) Doorzichtig gedeelte voor
o n t v a n g s t v a n
afstandsbedieningssignaal.
3 2 1
GR
ÏÍÏÌÁÓÉÁ ÔÙÍ
ÅÎÁÑÔÇÌÁÔÙÍ
Óôïé÷åßá ôçò åíüôçôáò
(åéê. 12)
1) ¢íïéãìá åîüäïõ áÝñá.
2) Áðïóðþìåíï ôçëå÷åéñéóôÞñéï.
3) ÐëÞìíç ìðëïêáñßóìáôïò
ôçëå÷åéñéóôçñßïõ.
4) Êïíóüëá åìöÜíéóçò ôçò
ëåéôïõñãßáò êáé ôùí óõíáãåñìþí
5) Ó÷Üñá áíáññüöçóçò áÝñá .
6) ËáâÝò ãéá ôçí åîáãùãÞ ôïõ
ößëôñïõ áÝñá.
7) Óýíäåóç áðü êáïõôóïýê ìå
ðþìá óôçí Üêñç ãéá ôï Üäåéáóìá
ôïõ íåñïý óå ðåñßðôùóç
Ýêôáêôçò áíÜãêçò.
Ðßíáêáò ëåéôïõñãéþí
(åéêüíá 13)
1) ÌéêñïðëÞêôñï ëåéôïõñãßáò
2) Êüêêéíç öùôåéíÞ Ýíäåéîç
áíáìïíÞò (Stand-by)
3) ÐñÜóéíç öùôåéíÞ Ýíäåéîç
åðéóÞìáíóçò ôçò
åíåñãïðïßçóçò ôïõ
êëéìáôéóôéêïý
4) Ðïñôïêáëß öùôåéíÞ Ýíäåéîç
åéóáãùãÞò ôïõ
ðñïãñáììáôéóìïý åíåñãïðïßçóçò
êáé/Þ áðåíåñãïðïßçóçò
5) ÐñÜóéíç öùôåéíÞ Ýíäåéîç
åðéóÞìáíóçò ôçò óõóêåõÞò óå
áõôüìáôç ëåéôïõñãßá
6) ÄéáöáíÞò ðåñéï÷Þ ëÞøçò ôïõ
óÞìáôïò áðü ôï
ôçëå÷åéñéóôÞñéï.
13
1 3
3.2
3.2.1
3.2.2
39
