6.1 Corrección de un chorro imperfecto

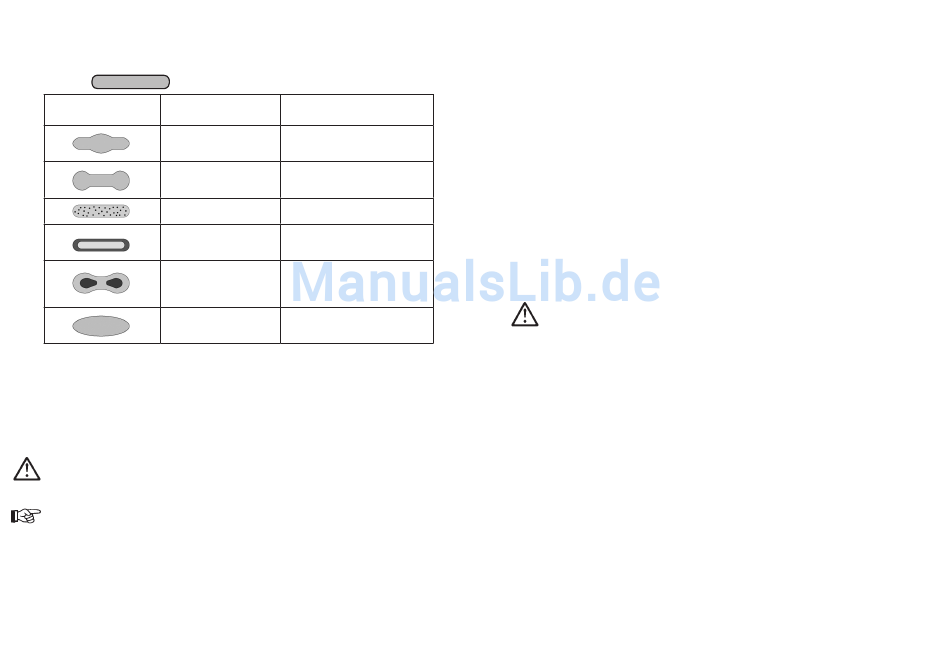

El cuadro siguiente indica los ajustes que modifican la forma del chorro.
Resultado deseado
Prueba de diagrama
Desviación
de pulverización
Diagrama de pulverización
demasiado grueso en el
centro
Diagrama de pulverización
demasiado grueso en los
extremos
Diagrama de pulverización
con gotas bastante gruesas
Capa de material demasia-
do fina en el centro del
diagrama de pulverización
Diagrama de pulverización
fraccionado
en el centro
Diagrama de pulverización
muy abombado
7 Modificación y reparación
Si desea ajustar el chorro más allá de las posibilidades arriba mencionadas, tendrá
que modificar la pistola. La cabeza neumática, la tobera y la aguja necesarias para
la aplicación de un material particular forman un conjunto único: el sistema de
tobera. Para asegurar la calidad de su aplicación recambie siempre el sistema
completo.
Advertencia
Cierre siempre la alimentación del material y del aire en la pistola antes de proce-
der a cualquier trabajo de modificación o reparación – riesgo de heridas.
Indicación
Use el dibujo detallado que se encuentra al principio de estas instrucciones de ser-
vicio para realizar los trabajos siguientes.
7.1 Recambio de la tobera del material y de la cabeza neumática
1. Destornille la cabeza neumática (pos. 1) del cuerpo de la pistola (pos. 4).
2. Destornille la tobera del material (pos. 3) del cuerpo de la pistola con la llave
de 11.
El montaje se realiza por orden inverso.
Ajuste necesario
• A justar una forma de chorro de
pulverizado más ancha
• A justar una forma de chorro de
pulverizado más redondeada
• A umentar la presión del aire de
pulverización
• R educir la presión del aire de pul-
verización
• A umentar el diámetro de la tobera
• R educir la presión del aire de pul-
verización
• A umentar la presión del material
• R educir la presión del material
• A umentar la presión del aire de
pulverización
48
7.2 Recambio de la aguja del material
1. Destornille el casquillo del resorte (pos. 12) del cuerpo de la pistola.
2. Sace el resorte de la aguja (pos. 11) y la aguja (pos. 9) junto con los dos
tuercas de aguja (pos. 10).
3. Cambie la aguja del material.
4. La medida de ajuste de la aguja del material correspondiente al aire de entra-
da es de 69 mm, desde la punta de la aguja hasta la 1° tuerca de la aguja, la
2° tuerca sirve de contratuerca.
El montaje se realiza por orden inverso.
7.3 Recambio de una empaquetadura de aguja defectuosa
1. Quite la aguja del material como descrito mas arriba.
2. Después del desmontaje de la aguja del material, destornille el prensaesto-
pas (pos. 8) del cuerpo de la pistola con un pequeño destornillador. Ahora se
puede quitar la empaquetadura del cuerpo de la pistola (use para eso un
alambre fino con una extremidad en forma de gancho).
El montaje se realiza por orden inverso.
8 Limpieza y mantenimiento
Atención
No ponga la pistola directamente en el dissolvente o en cualquier otro agente lim-
piador. No se podría garantizar su buen funcionamiento. No utilice superficies
duras o objetos puntiagudos para limpiar su pistola. WALTHER no asume ninguna
responsabilidad en caso de daños causados por una limpieza inadecuada.
Se puede limpiar la pistola sin desmontarla.
1. Rellene el depósito de gravedad de la pistola con un producto de limpieza
compatible con el material de aplicación.
2. Ponga la pistola en servicio.
3. No pare el servicio hasta que el producto de limpieza salga completamente lim-
pio.
Desconecte la presión del aparato hasta su próximo uso. Sólo utilice productos de
limpieza recomendados por el fabricante del material de pulverización y que no
contengan los siguientes elementos:
• Hidrocarburos halogenados (p.ej. 1,1,1 tricloretano, cloruro de metileno etc.)
• Ácidos o agentes ácidos
• Disolventes regenerados (productos de limpieza diluidos)
• Productos de decapado
Estos elementos generan reacciones químicas de oxidación al entrar en contacto
con las partes galvanizadas de la pistola.
Limpie la pistola
• antes de cada cambio de color o de material.
• al menos una vez a la semana.
• según el tipo de material o el nivel de ensuciamiento varias veces a la sema-
na
49
