AUSTAUSCH DES GUMMISEILS. NUR DURCH DEN KUNDENDIENST!
(Das Gummiseil hält bei gewerblicher Nutzung 2-5 Jahre. Beschädigungen bei der Erstmontage fallen nicht unter die Garantie)

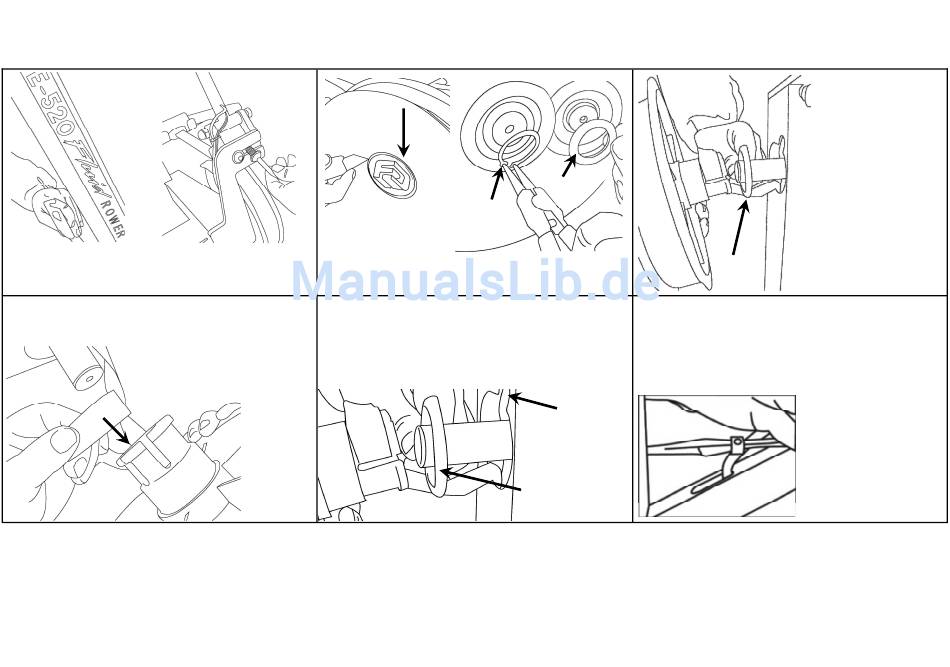

1. Gummiseilbefestigung lösen. Computerhal-
terung mit einem 6-mm-Inbusschlüssel lösen.
4. Neues Gummiseil von unten einführen und
den Riemen am Ende an der Scheibe befesti-
Hinweis: Sachte auf das innere (schwarze) Distanzstück klopfen, wenn es sich nicht einsetzen lässt.
Zusammenbau. Hinweis: Wenn sich der Seegerring nicht einsetzen lässt, muss der Vorgang wiederholt
werden, da sich der Riemen wahrscheinlich verklemmt hat.
Aufkleber
See-
2. Aufkleber auf
der Seilscheibe
vorsichtig entfernen. Danach Seegerring und
schwarzen Distanzring ausbauen.
5. Distanzstück am Ende der Ruderscheibe auf-
setzen und den Riemen mithilfe des Ohrs in die
Maschine einfädeln. Dazu das Distanzstück ggf.
leicht kippen.
Dis-
Seilbefestigung am Ende der Sitzschiene befestigen,
äußeres Distanzstück einsetzen, Seegerring und Sticker
befestigen. Einbau kontrollieren. Wenn sich der Seeger-
ring nicht einsetzen lässt, Scheibe ausbauen und noch
einmal versuchen, da sich der Riemen wahrscheinlich
verklemmt hat.
Ohr
Distanzstück
3. Seilscheibe und
Distanzring aus-
bauen. Gummiseil
von der Seil-
scheibe lösen und
von unten her
herausziehen.
Dis-
Das Verbindungsteil
muss bis zu dieser
Stelle reichen kön-
nen.
