4

INBETRIEBNAHME

4.1

Befestigung

Das Strahlungsthermometer bietet 4 Möglichkeiten der mechanischen Befestigung:
► direkte Befestigung über zwei an der Unterseite des Gerätes befindliche Gewinde-
bohrungen ( "Gehäuseabmessungen", Kap. ABBILDUNGEN)
► direkte Befestigung über das an der Unterseite des Gerätes befindliche Stativ-
gewinde BSW 1/4" ( "Gehäuseabmessungen", Kap. ABBILDUNGEN)
► Befestigung mit Kugelgelenkkopf über Gewinde BSW 1/4" oder Spannflansch.
Die Vorrichtung gestattet ein leichtes Ausrichten des Strahlungsthermometers auf
das Messobjekt ( GERÄTE- UND ZUBEHÖRLISTE)
► Befestigung mit "Adapter"

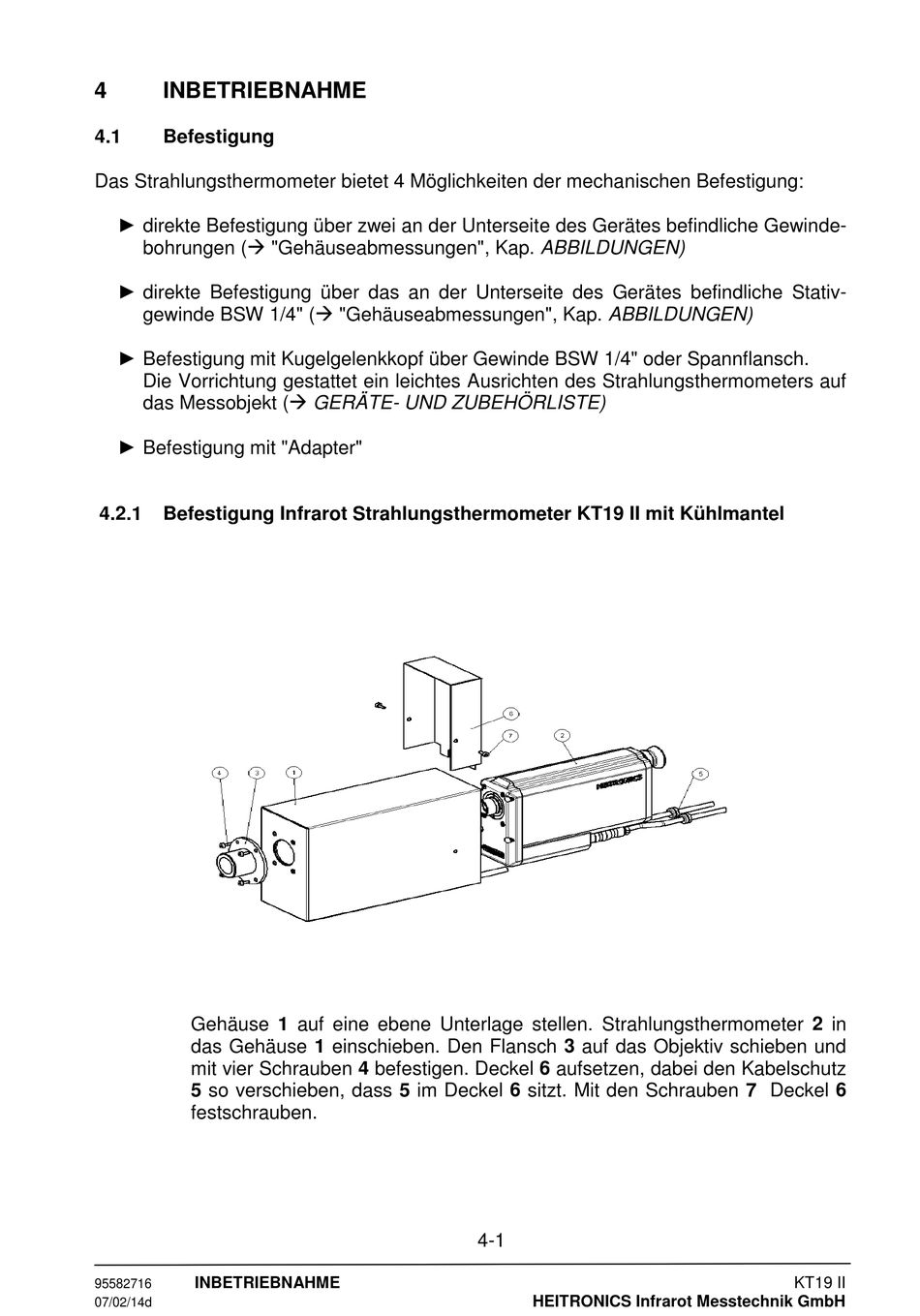

4.2.1 Befestigung Infrarot Strahlungsthermometer KT19 II mit Kühlmantel
Gehäuse 1 auf eine ebene Unterlage stellen. Strahlungsthermometer 2 in
das Gehäuse 1 einschieben. Den Flansch 3 auf das Objektiv schieben und
mit vier Schrauben 4 befestigen. Deckel 6 aufsetzen, dabei den Kabelschutz
5 so verschieben, dass 5 im Deckel 6 sitzt. Mit den Schrauben 7 Deckel 6
festschrauben.
