Kühlung mit Wasser oder Luft
Zwei Betriebsarten erlauben die Kühlung mit Wasser oder Luft.

Kühlung mit Wasser

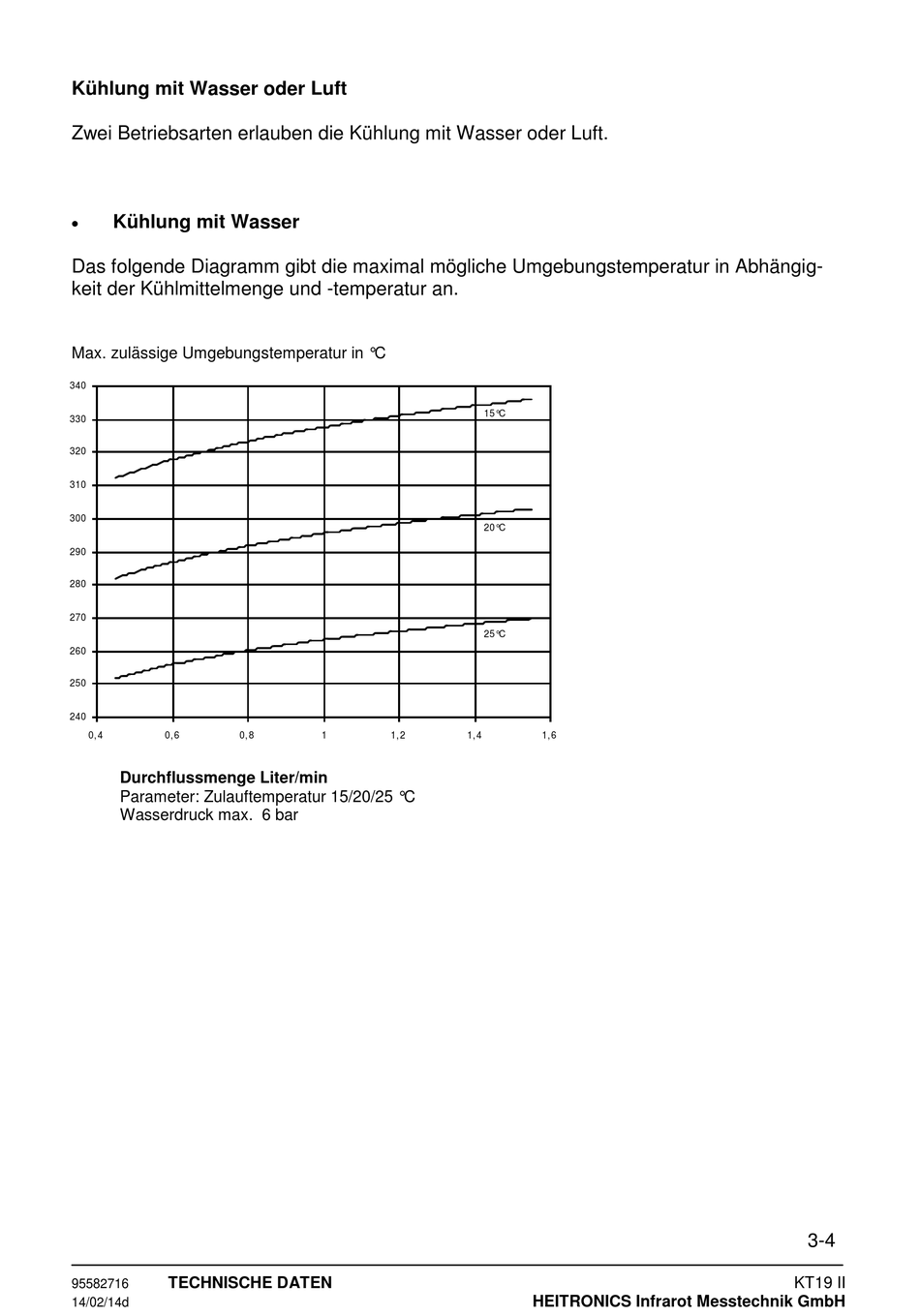

Das folgende Diagramm gibt die maximal mögliche Umgebungstemperatur in Abhängig-
keit der Kühlmittelmenge und -temperatur an.
Max. zulässige Umgebungstemperatur in °C
340
330
320
310
300
290
280
270
260
250
240
0, 4 0, 6 0, 8
Durchflussmenge Liter/min
Parameter: Zulauftemperatur 15/20/25 °C
Wasserdruck max. 6 bar
TECHNISCHE DATEN
95582716
14/02/14d
15°C
20°C
25°C
1 1, 2 1, 4 1, 6
