Heitronics KT 19 II Bedienungsanleitung Seite 44

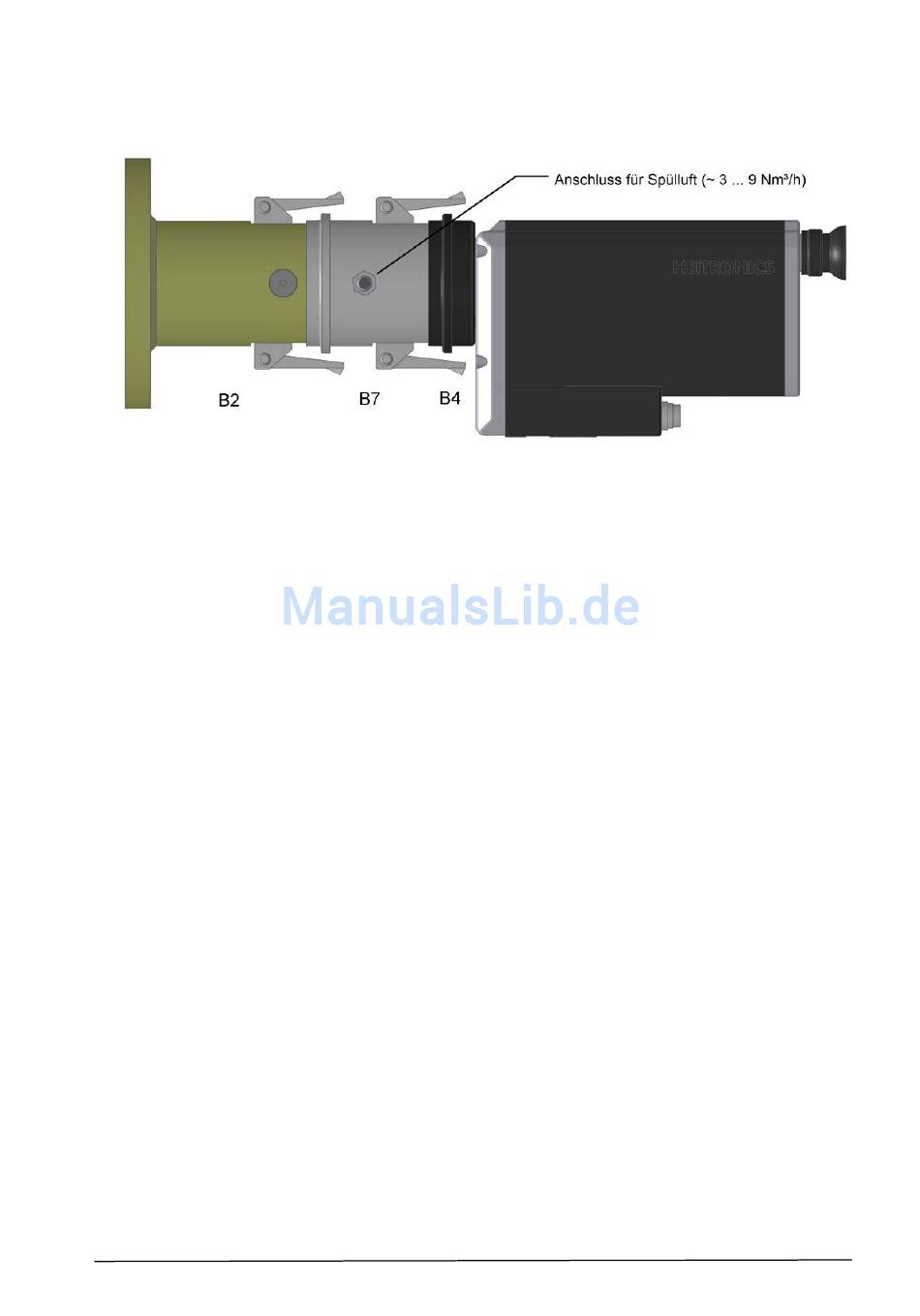

4.2.2 Befestigung Infrarot Strahlungsthermometer KT19 II mit Adapterset B2-B7-B4
•
Adapter B2 mit Flansch DIN 2573 NW65 am Gegenflansch festschrauben
•
Adapter B7 mit Schnellverschluss an Adapter B2 befestigen
•
KT19 II mit Adapter B4 mit Schnellverschluss an Adapter B7 befestigen
Der Spülluftanschluss erfolgt am Adapter B7 und sollte über einen flexiblen Schlauch
erfolgen. Im Adapter B7 befindet dafür ein G¼" Gewinde. Eine passende Schlauchtülle
befindet sich im Lieferumfang.
• Luftqualität:
• Verbrauch:
• Max. Druck:
Im Adapter B7 befindet sich eine Ringdüse, die die eingebaute Saphir Schutzscheibe
vor Verschmutzung schützt.
Von einem zusätzlichen Luftanschluss am Adapter B2 raten wir ab.
INBETRIEBNAHME
95582716
08/04/16d
Wasser- und ölfreie Instrumentenluft
3 ... 9 Nm³/h, typisch 5 Nm³/h
4 bar
4-2
HEITRONICS Infrarot Messtechnik GmbH
KT19 II
