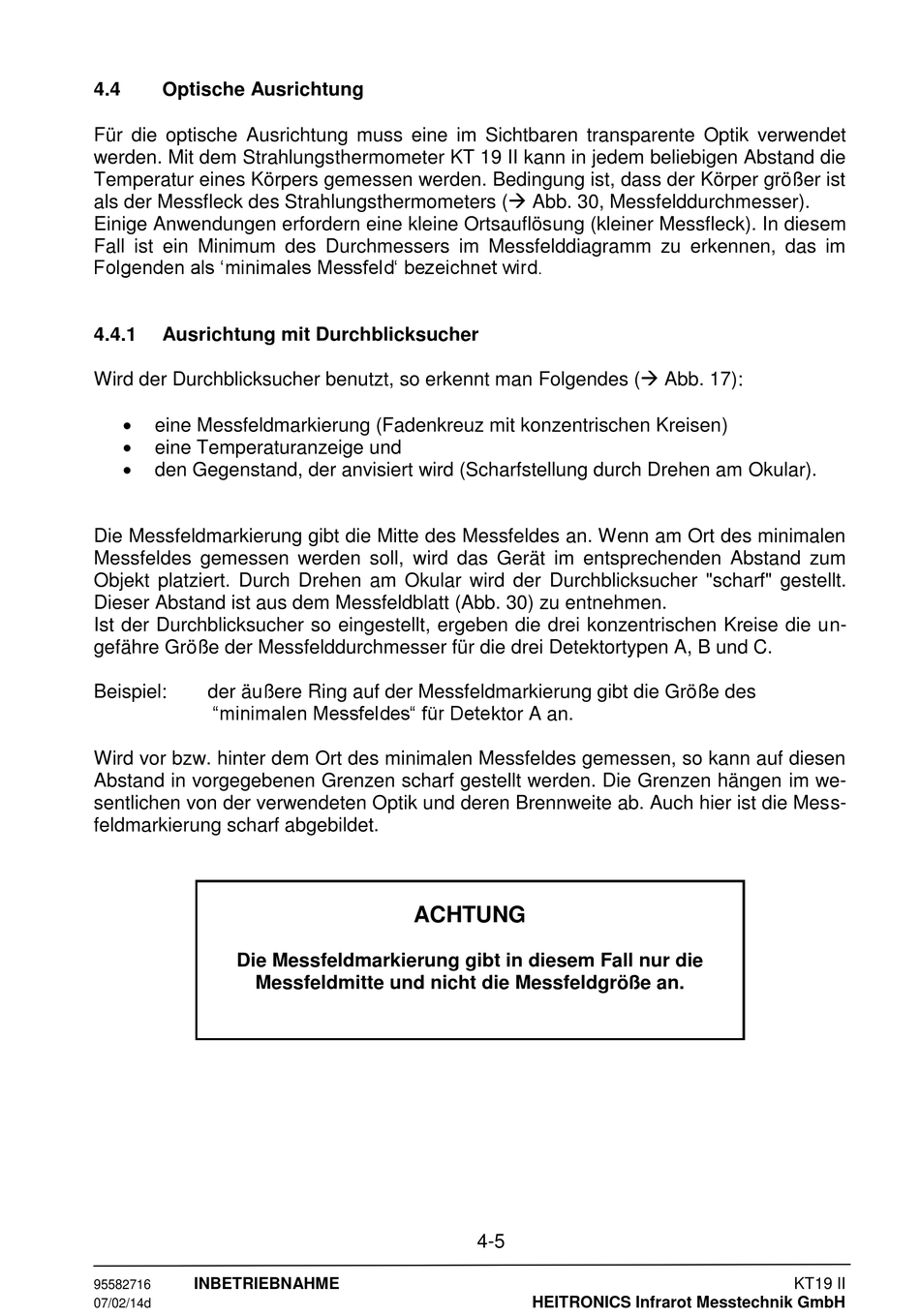

4.4

Optische Ausrichtung

Für die optische Ausrichtung muss eine im Sichtbaren transparente Optik verwendet
werden. Mit dem Strahlungsthermometer KT 19 II kann in jedem beliebigen Abstand die
Temperatur eines Körpers gemessen werden. Bedingung ist, dass der Körper größer ist
als der Messfleck des Strahlungsthermometers ( Abb. 30, Messfelddurchmesser).
Einige Anwendungen erfordern eine kleine Ortsauflösung (kleiner Messfleck). In diesem
Fall ist ein Minimum des Durchmessers im Messfelddiagramm zu erkennen, das im
Folgenden als 'minimales Messfeld' bezeichnet wird.
4.4.1

Ausrichtung mit Durchblicksucher

Wird der Durchblicksucher benutzt, so erkennt man Folgendes ( Abb. 17):

eine Messfeldmarkierung (Fadenkreuz mit konzentrischen Kreisen)

eine Temperaturanzeige und

den Gegenstand, der anvisiert wird (Scharfstellung durch Drehen am Okular).
Die Messfeldmarkierung gibt die Mitte des Messfeldes an. Wenn am Ort des minimalen
Messfeldes gemessen werden soll, wird das Gerät im entsprechenden Abstand zum
Objekt platziert. Durch Drehen am Okular wird der Durchblicksucher "scharf" gestellt.
Dieser Abstand ist aus dem Messfeldblatt (Abb. 30) zu entnehmen.
Ist der Durchblicksucher so eingestellt, ergeben die drei konzentrischen Kreise die un-
gefähre Größe der Messfelddurchmesser für die drei Detektortypen A, B und C.
Beispiel: der äußere Ring auf der Messfeldmarkierung gibt die Größe des
"minimalen Messfeldes" für Detektor A an.
Wird vor bzw. hinter dem Ort des minimalen Messfeldes gemessen, so kann auf diesen
Abstand in vorgegebenen Grenzen scharf gestellt werden. Die Grenzen hängen im we-
sentlichen von der verwendeten Optik und deren Brennweite ab. Auch hier ist die Mess-
feldmarkierung scharf abgebildet.
Die Messfeldmarkierung gibt in diesem Fall nur die
Messfeldmitte und nicht die Messfeldgröße an.
INBETRIEBNAHME
95582716
07/02/14d
ACHTUNG
4-5
HEITRONICS Infrarot Messtechnik GmbH
KT19 II
