Anzeige 2- Richtungszähler - easyMeter Q3M Betriebsanleitung

5.2.3 Anzeige 2- Richtungszähler
INFO
INFO

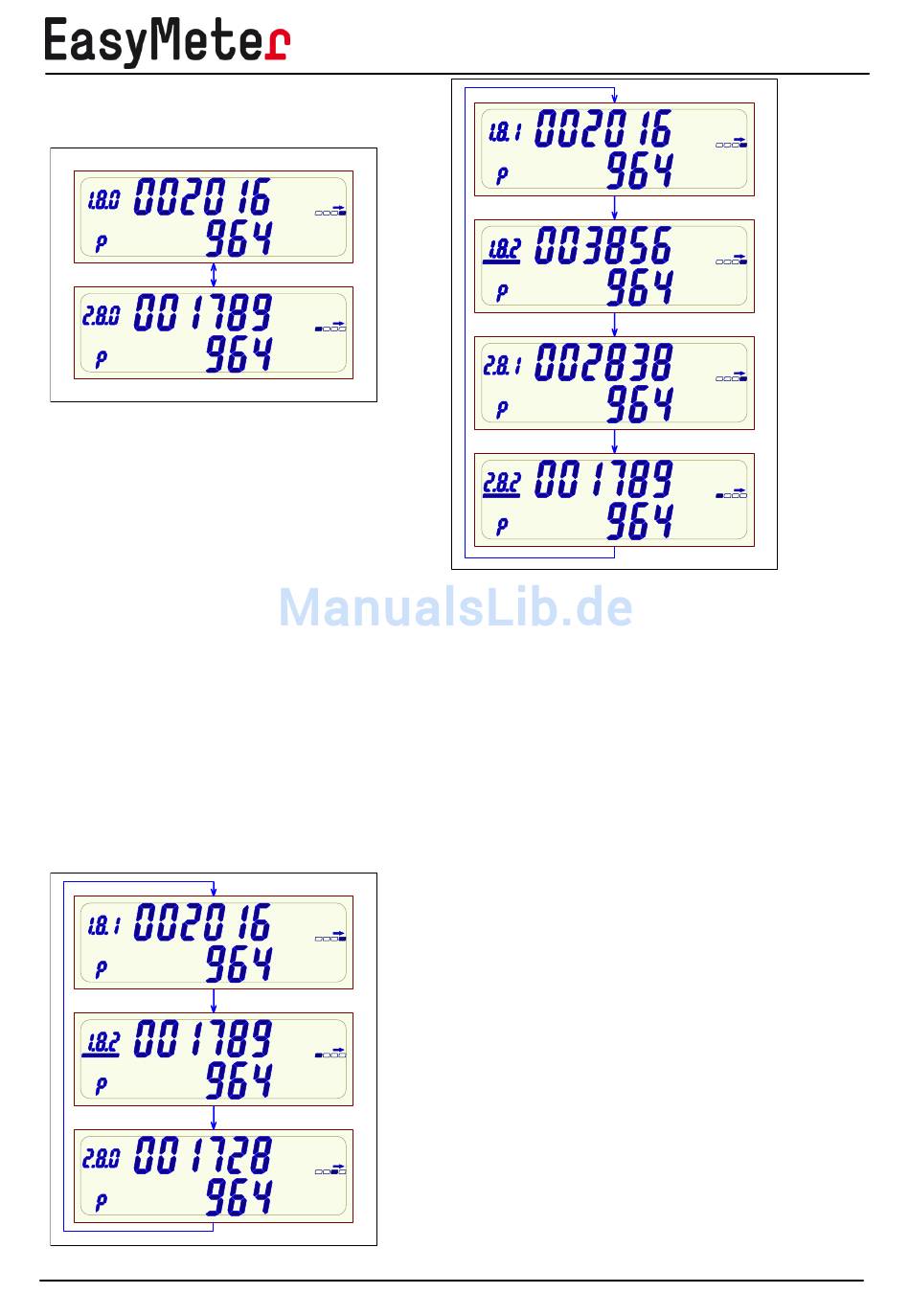

2-Richtungs-Zähler, tariflos
Bezug: 1.8.0
Lieferung: 2.8.0
Info-Anzeige: Wirkleistung
Anzeige wechselt alle 8 Sek.
zwischen Bezug und
Lieferung.
Bei Doppeltarifzählern
wechselt die Anzeige in 2-
Tarifanzeige sobald ein
Tarifsteuersignal anliegt
(MSB o. Klemme 13/15)
INFO
INFO
INFO
Betriebsanleitung
L1 L2 L3
+A
kWh
W
L1 L2 L3
+A +A
kWh
W
L1 L2 L3
+A
kWh
W
L1 L2 L3
+A +A
kWh
W
L1 L2 L3
+A +A
kWh
W
BA_Q3M_Rev05, Seite 8
Elektronischer
3-Phasen, 4-Leiter Zähler
INFO
INFO
INFO
INFO
2-Richtungs- 2-Tarif-Zähler
Bezug: 1.8.1 und 1.8.2
Lieferung: 2.8.1 und 2.8.2
Info-Anzeige: Wirkleistung
Anzeige wechselt alle 8 Sek.
zwischen den Tarifen
2-Richtungs- 2.Tarife-Bezugs
und tariflos Lieferzähler
Bezug: 1.8.1 und 1.8.2
Lieferung: 2.8.0
Info-Anzeige: Wirkleistung
Anzeige wechselt alle 8 Sek.
zwischen den Tarifen
