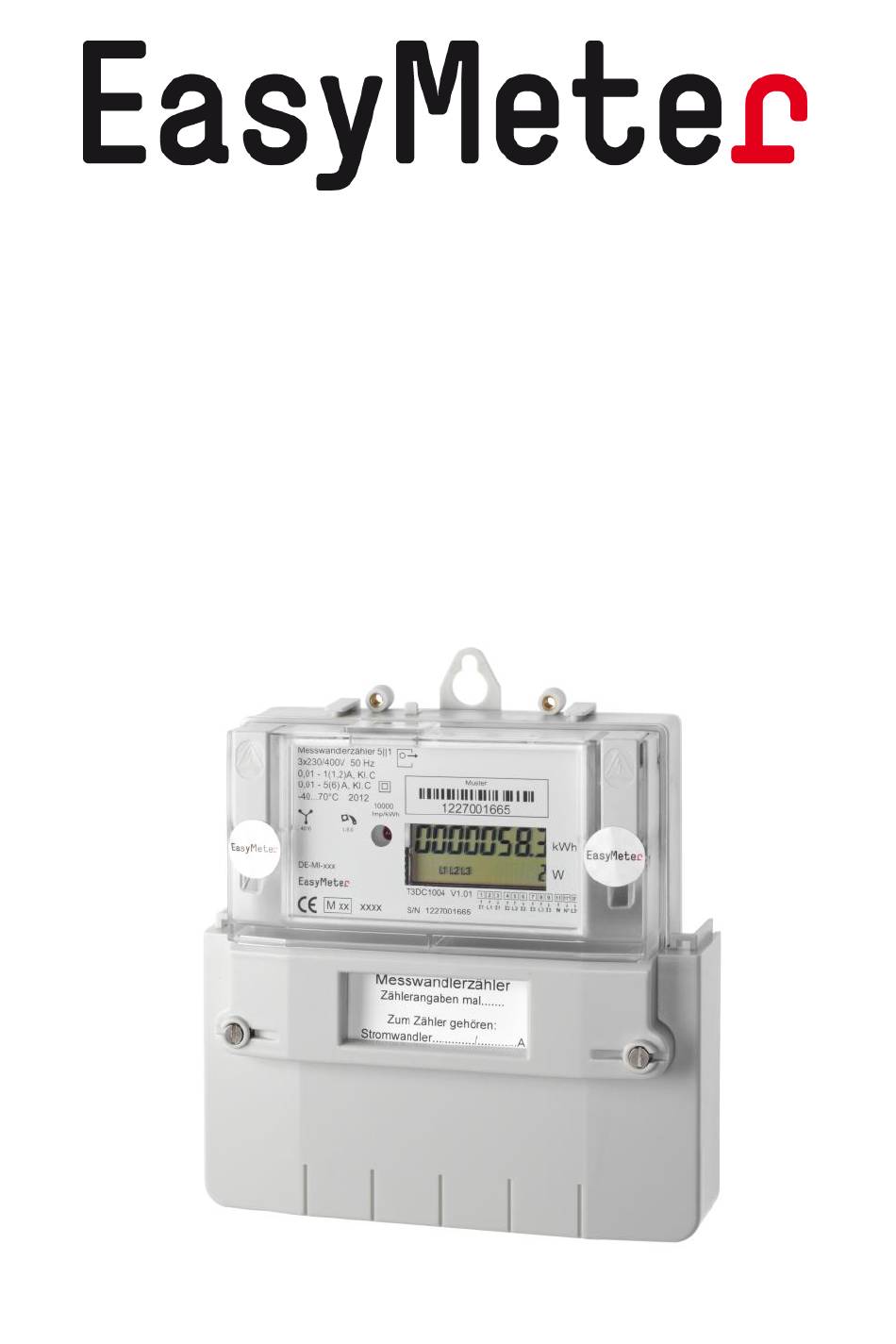

- Seite 1 Betriebsanleitung Elektronischer Drehstrom- Wandlerzähler...
- Seite 2 Elektronischer Drehstrom- Wandlerzähler T3D Betriebsanleitung Sicherheitshinweis: Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen. Verwendung: Verwendung als 3 Phasen 4 Leiter- Wandlerzähler, indirekt messend Produktbeschreibung: Datenschnittstelle (D0) LC-Display Prüf-LED Benutzer- Benutzer- sicherungen sicherungen Zusatzschild für Stromwandler Die Zählergehäuse sind verschweißt und als „Sealed-forever“ Geräte ausgeführt.
- Seite 3 Elektronischer Drehstrom- Wandlerzähler T3D Betriebsanleitung Varianten und Artikelnummern Symbole auf Benennung des Zählart Beispiel Funktion Zählertyps Typenschild T3DB1004: für P > 0 Drehstromzähler XX0X Klasse B (mit Rücklaufsperre) 1 Nachkommastelle 1.8.0 für P < 0 = |P | + |P...
- Seite 4 Elektronischer Drehstrom- Wandlerzähler T3D Betriebsanleitung Innenleistungsschild Leistungsschild des T3D (Beispiel) Anschlussbild des Zählers T3D BA_T3D_Rev02 Seite 4...
- Seite 5 Elektronischer Drehstrom- Wandlerzähler T3D Betriebsanleitung Allgemeine Displayfunktionen Als Anzeige dient eine nicht hinterleuchtete Flüssigkristallanzeige (LCD) mit folgenden Zeichen / Symbolen: Energieanzeige in kWh (Zählwerksstand): 8 Stellen (1 oder 2 Nachkommastellen) Ausrufe- zeichen Ziffernblock mit 5 ½ Stellen und Vorzeichen für:...
- Seite 6 Elektronischer Drehstrom- Wandlerzähler T3D Betriebsanleitung Ablauf bei Zweirichtungszähler Anzeige der Betriebszustände beim Zweirichtungszähler Die Anzeige wechselt je ca. 15s zwischen importierter (+A) und exportierter (- A) Energie. Der Pfeil auf dem Display zeigt, zu welchem Register die aktuelle Anzeige (s. Aufdruck auf dem Schild) gehört. Den aktuellen Zustand erkennt man am Wert der momentanen Leistung (im Beispiel: aktueller Zustand ist Verbrauch (+A) mit momentaner Leistung 2019W).
- Seite 7 Elektronischer Drehstrom- Wandlerzähler T3D Betriebsanleitung Ablauf beim Lieferzähler mit Rücklaufsperre Anzeige der Betriebszustände: Der Stand der exportierten Energie (-A, 2.8.0) wird immer in oberer Zeile in kWh angezeigt. Falls die aktuelle Energierichtung sich ändert (von Export auf Import), wird die momentane Leistung mit negativem Vorzeichen angezeigt, zusätzlich...
- Seite 8 Elektronischer Drehstrom- Wandlerzähler T3D Betriebsanleitung Anzeige der aktuellen Leistung Die Leistung wird im Sekundentakt aktualisiert dargestellt. Es erfolgt eine Mittelwertbildung aus dem aktuellen Messwert und den letzten drei Werten. Jeweils obere Zeile: Energiewert (hier mit einer Nachkommastelle) in kWh Untere Zeile rechts: Summe der...
- Seite 9 Phase keine ausreichende Spannung an (Beispiel: L3 fehlt). Funktionsfehler Zur Überwachung von Funktionsfehlern ist der T3D mit einer Fehlererkennung ausgestattet. Wird einer der folgenden Fehler erkannt, wird das interne Energieregister auf dem aktuellen Stand „eingefroren“. Das Ausrufungszeichen blinkt, die Fehlercodes werden im Display angezeigt und sind nicht löschbar (Beispiel: „FF002“).
- Seite 10 Elektronischer Drehstrom- Wandlerzähler T3D Betriebsanleitung Struktur der Datentelegramme Ziel / Bedeutung OBIS Kommentar Hersteller- Nicht benötigt! z.B. T3DB1004 v1.01 Identifikation Eigentumsnummer 1-0:0.0.0*255 Max. 20 Zeichen Zählerstand (Option 1-0:1.8.0*255 Wird stets hochauflösend mit der Auflösung von 1µWh (z.B. 12345678.123456789*kWh – des Zählers)
- Seite 11 Elektronischer Drehstrom- Wandlerzähler T3D Betriebsanleitung Aufbau des Datentelegramms Telegram Mode D nach DIN EN 625056-21 Baudrate 9600 Baud (Z=5) Byte Format (1,7,even,1) Technische Daten der Zähler Genauigkeitsklasse: Klasse B oder Klasse C gemäß EN50470-1 Referenzstrom I 1A; 5A Grenzstrom I 1,2A;...
- Seite 12 Elektronischer Drehstrom- Wandlerzähler T3D Betriebsanleitung MaßblattT3DX1XXX BA_T3D_Rev02 Seite 12...
