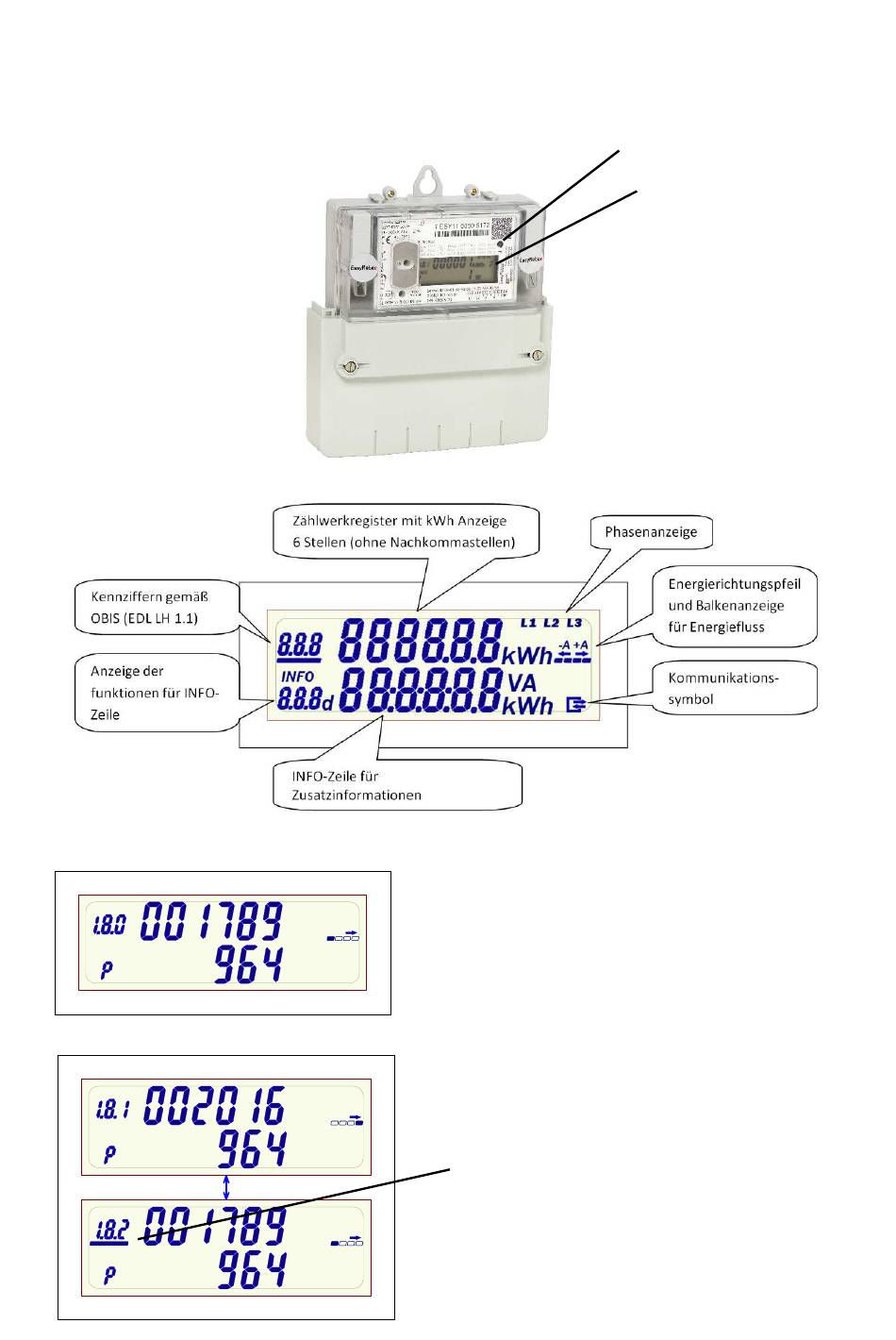

Anleitung EasyMeter Version „Q3M"
INFO
INFO
INFO
Anzeige Tariflos
L1 L2 L3
+A
+A
Bezug: 1.8.0 (ET)
kWh
W
L1 L2 L3
+A
kWh
W
L1 L2 L3
+A
+A
kWh
W
OptischerTaster (mit
Taschenlampe)
2-Tarifanzeige
Bezug: 1.8.2 (HT) und 1.8.1 (NT)
Der aktive Tarif wird durch die
„Unterstreichung" der OBIS-Kenn-
zahl angezeigt.
LC-Display
Werbung
Verwandte Anleitungen für easyMeter Q3M
Inhaltszusammenfassung für easyMeter Q3M
- Seite 1 Anleitung EasyMeter Version „Q3M“ OptischerTaster (mit Taschenlampe) LC-Display Anzeige Tariflos L1 L2 L3 Bezug: 1.8.0 (ET) INFO 2-Tarifanzeige L1 L2 L3 Bezug: 1.8.2 (HT) und 1.8.1 (NT) INFO Der aktive Tarif wird durch die „Unterstreichung“ der OBIS-Kenn- zahl angezeigt. L1 L2 L3...
- Seite 2 Anzeige von Zusatzinformationen Um die Zusatzinformationen wie zum Beispiel die Momentanleistung oder historische Verbräuche (Tag, Woche, Monat, 1 Jahr, 2 Jahre) anzeigen zu lassen, benötigt man den 4-stelligen PIN-Code des Zählers. Dieser wird über den „optischen Taster“ aufgerufen und eingegeben. Bei gesperrter Anzeige wird unten links im Display der Hinweis „E21“...
- Seite 3 Eingabe des PIN-Code An der ersten Stelle erscheint L1 L2 L3 eine Null. Nach jedem weiteren „kurzen Tastendruck“ wird die INFO Stelle hochgezählt: 0 -> 1 -> 2 -> … 9 -> 0 -> usw. L1 L2 L3 Wenn die auszuwählende Zahl INFO an der ersten Stelle erscheint, so ist eine Pause von ca.
- Seite 4 L1 L2 L3 Historischer Wert über 1 Tag INFO L1 L2 L3 Historischer Wert über 7 Tage INFO L1 L2 L3 Historischer Wert über 30 Tage INFO L1 L2 L3 Historischer Wert über 365 Tage INFO L1 L2 L3 Historischer Wert über 730 Tage INFO Der historische Wert wird immer von dem Zeitpunkt an betrachtet zu dem man ihn aufruft.
