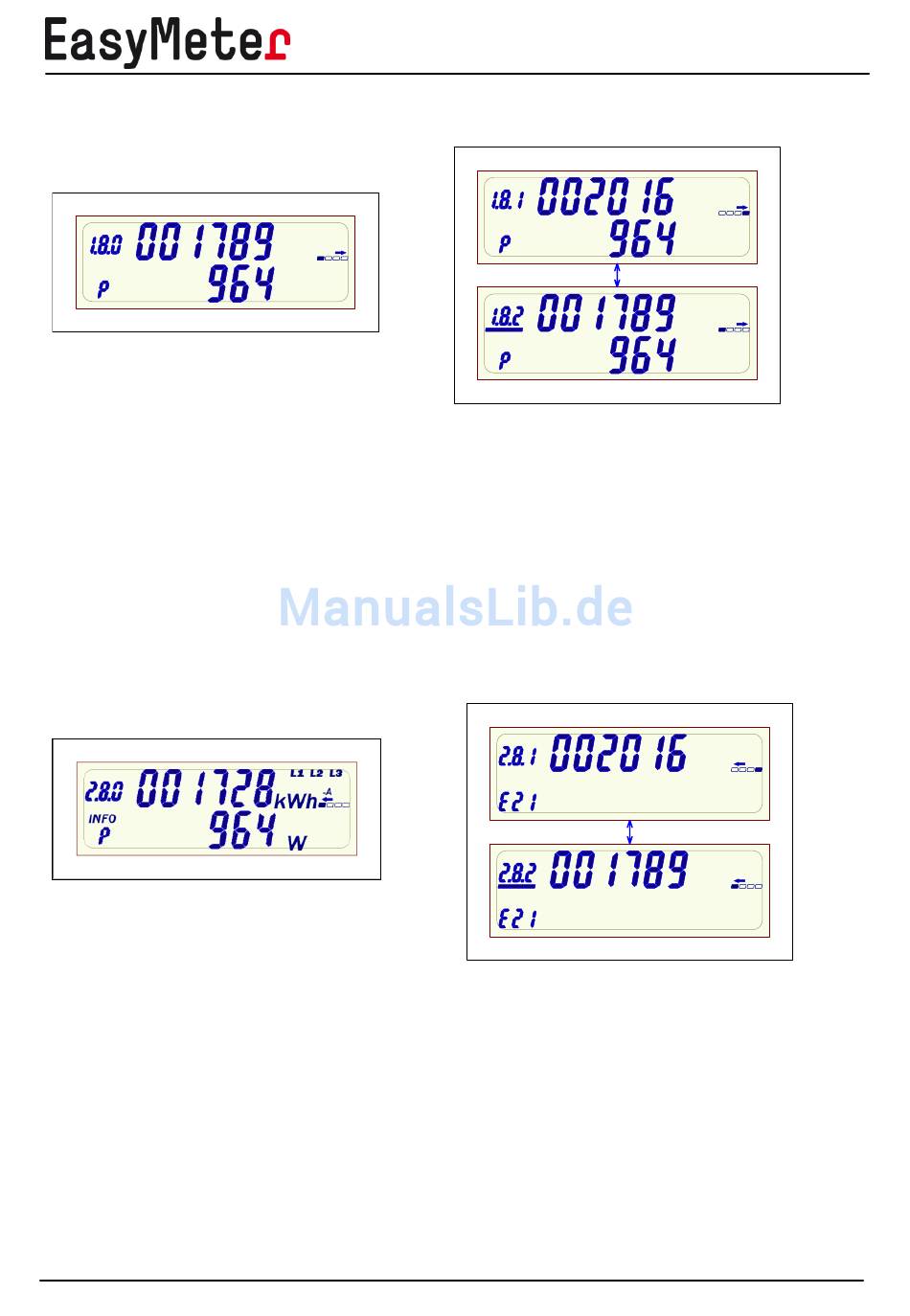

5.2. Anzeige für die verschiedenen Zählerausführungen
5.2.1 Anzeige Bezugszähler
INFO
Anzeige Tariflos
Bezug: 1.8.0
Rücklaufsperre
Info-Anzeige: Wirkleistung
Bei Doppeltarifzählern
wechselt die Anzeige in 2-
Tarifanzeige sobald ein
Tarifsteuersignal anliegt
(MSB o. Klemme 13/15)
5.2.2 Anzeige Lieferzähler
Anzeige Tariflos
Liefer: 2.8.0
mit und ohne Rücklaufsperre
Info-Anzeige: Wirkleistung
Bei Doppeltarifzählern
wechselt die Anzeige in 2-
Tarifanzeige sobald ein
Tarifsteuersignal anliegt
(MSB o. Klemme 13/15)
Betriebsanleitung
L1 L2 L3
+A +A
kWh
W
BA_Q3M_Rev05, Seite 7
Elektronischer
3-Phasen, 4-Leiter Zähler
INFO
INFO
2-Tarifanzeige
Bezug: 1.8.1 und 1.8.2
Rücklaufsperre, Tarif 2 aktiv
Info-Anzeige: Wirkleistung
Anzeige wechselt alle 8 Sek.
zwischen Tarif 1 und Tarif 2.
INFO
INFO
2-Tarifanzeige
Liefer: 2.8.1 und 2.8.2
mit und ohne Rücklaufsperre,
Tarif 2 aktiv
Info-Anzeige: gesperrt
Anzeige wechselt alle 8 Sek.
zwischen Tarif 1 und Tarif 2.
Q3M
L1 L2 L3
+A
kWh
W
L1 L2 L3
+A +A
kWh
W
L1 L2 L3
-A
kWh
L1 L2 L3
-A
kWh
