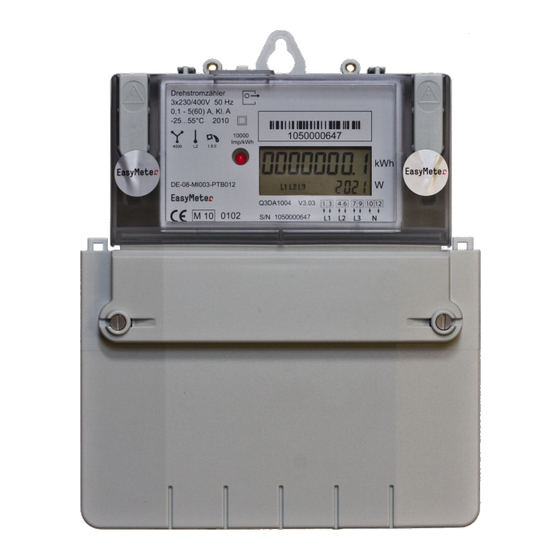

easyMeter Q3D Betriebsanleitung

Ausschließlich als 3- oder 1-phasen-wechselstromzähler
Vorschau ausblenden Andere Handbücher für Q3D:
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung
DE
EasyMeter Q3D
Easy-10059-DE
Originalbetriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für easyMeter Q3D

Inhaltszusammenfassung für easyMeter Q3D

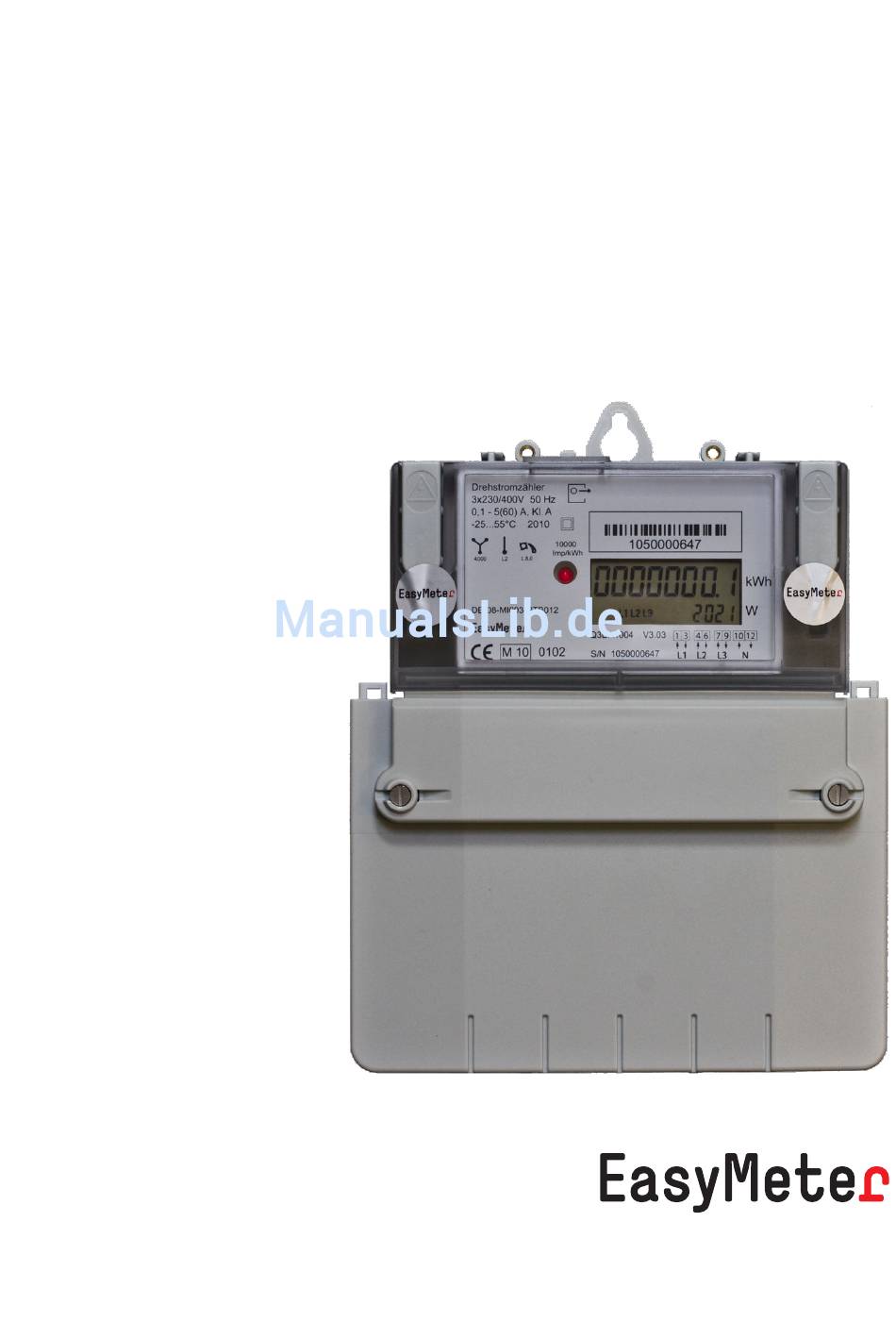

  • Seite 1 Betriebsanleitung EasyMeter Q3D Easy-10059-DE Originalbetriebsanleitung...
  • Seite 2 DE–2 info@easymeter.com, www.easymeter.com...

  • Seite 3: Inhaltsverzeichnis

    DEUTSCH EasyMeter Q3D Inhaltsverzeichnis Allgemeines........................4 Sicherheit..........................5 Bestimmungsgemäße Verwendung................5 Grundsätzliche Gefahren..................... 5 Verantwortung des Netzbetreibers................5 Personal und Schutzausrüstung.................. 6 Technische Daten....................... 7 Aufbau und Funktion....................... 10 Übersicht........................10 Funktionsbeschreibung....................11 4.2.1 Drehstromzähler mit Rücklaufsperre..............11 4.2.2 Drehstromzähler "always positive"................. 12 4.2.3...

  • Seite 4: Allgemeines

    örtliche Niederspannungsnetz eines Netzbetreibers und die Technischen Regelwerke der Fachverbände. Kundenservice Für technische Auskünfte steht Ihnen unser Kundenservice unter den folgenden Kontaktdaten zur Verfügung. EasyMeter GmbH Piderits Bleiche 9 33689 Bielefeld Telefon: +49 (0) 5205 - 9828-0 E-Mail: info@easymeter.com www.easymeter.com...

  • Seite 5: Sicherheit

    EasyMeter Q3D 2 Sicherheit Bestimmungsgemäße Verwendung Der EasyMeter Q3D dient ausschließlich als 3- oder 1-Phasen-Wechselstromzähler für Elektrizi- tätsnetzbetreiber zur Installation bei Anschlussnehmern in Zählerplatzsystemen, die die Anforde- rungen der DIN 43853 und DIN 43870 erfüllen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung aller Angaben in dieser Anlei- tung.

  • Seite 6: Personal Und Schutzausrüstung

    Installationsunternehmens für den Netzbetreiber tätig. Beschreibung der persönlichen Schutzausrüstung Die folgende Schutzausrüstung muss bei spannungsfreier Montage getragen werden: Arbeitsschutzkleidung Sicherheitsschuhe Für Arbeiten unter Spannung muss die für derartige Arbeiten berufsgenossenschaftlich vorge- schriebene Schutzausrüstung getragen werden. DE–6 info@easymeter.com, www.easymeter.com...

  • Seite 7: Technische Daten

    DEUTSCH EasyMeter Q3D 3 Technische Daten Die Technischen Angaben sind, wenn nicht anders angegeben, für alle Gerätetypen gleich. Die angegebene Typenbezeichnung mit der auf dem Typenschild vergleichen. Typenschild Abb. 1: Typenschild Pos.-Nr. Angabe Allgemeine Typen- und Betriebsangaben: Betriebsspannung und -frequenz, Strombereich und Genauigkeitsklasse, zulässige Umgebungsbedingungen...
  • Seite 8 Abb. 2: Maßblatt Q3D 1xxx (60-Ampere-Ausführung mit Klemmendurchmesser 6,5 mm) 14,5 14,5 14,5 14,5 14,5 14,5 20,5 Abb. 3: Maßblatt Q3D 2xxx, 3xxx (100- bzw. 60-Ampere-Ausführung mit Klemmendurchmesser 9,5 mm) Der Klemmendeckel ist in vier unterschiedlichen Größen (40, 60, 80 und 100 mm) erhältlich. DE–8 info@easymeter.com, www.easymeter.com...
  • Seite 9 Anlaufstrom (I 10 mA Mindeststrom (I 100 mA Übergangsstrom (I 500 mA Grenzstrom (I ) Q3D (Typ) 60 (1XXX, 2XXX); 100 (3XXX) A ≤ 0,01/≤ 1,1 W Leistungsaufnahme bei 5 A/ 60 A im Strompfad ≤ 0,6 W Leistungsaufnahme im Span- nungspfad Technische Ausführung...

  • Seite 10: Aufbau Und Funktion

    Anschlussklemmen für die Leiter L1 – L3 und den Nullleiter. Die Klemmen 1, 4, 7 und 10 (↑) sind für die Leitungen vom Energieversorger. Die Klemmen 3, 6, 9 und 12 (↓) sind für die Lei- tungen vom Anschlussnehmer. Gewindebuchsen für plombierbare Schrauben, mit denen der Klemmendeckel gegen unbe- fugte Zugriffe gesichert werden kann DE–10 info@easymeter.com, www.easymeter.com...

  • Seite 11: Funktionsbeschreibung

    DEUTSCH EasyMeter Q3D Display Abb. 5: Displayelemente Zeigt den gezählten Energiewert in kWh mit vorangestellten Nullen an. Je nach Ausführung des Geräts wird ein 8-stelliger Wert ohne oder mit einer/zwei Nachkommastellen angezeigt. Zeigt nach dem Einschalten die Firmwareversion an. Zeigt an, für welches Register der Energiewert angezeigt wird (nur Zweirichtungszähler).

  • Seite 12: Drehstromzähler "Always Positive

    Zeigt die momentane Leistung in Watt an. Der Wert ist nur dann >0, wenn die Verbrauchsleis- tung höher ist als die Lieferleistung, also ein tatsächlicher Bedarf besteht. Gibt an, dass derzeit der Energiewert des Bezugsregisters und die momentan bezogene Leis- tung angezeigt wird. DE–12 info@easymeter.com, www.easymeter.com...

  • Seite 13: Drehstrom-Lieferzähler Mit Rücklaufsperre

    DEUTSCH EasyMeter Q3D Anzeige Lieferregister (-A) Abb. 9: Standardanzeige Drehstrom-Zweirichtungszähler Lieferregister (-A) Zeigt die vom Anschlussnehmer gelieferte Energie in kWh an. Es werden nur positive Werte angezeigt. Zeigt die momentane Leistungsabgabe in Watt an. Der Wert ist nur dann >0, wenn die Liefer- leistung höher ist als die Verbrauchsleistung, also eine tatsächliche Lieferung erfolgt.

  • Seite 14: Drehstrom-Lieferzähler Ohne Rücklaufsperre

    Zum Auslesen der optischen Datenschnittstelle sind Tastköpfe von Drittherstellern erhältlich. Tastkopfblech Zur Montage von Tastköpfen auf dem Zählergehäuse. Trägerblech mit und ohne Trägerschiene Zur Adaption des Zählers an bestimmte Zählerkreuze. Die Ausführung mit Trägerschiene ermög- licht die Montage zusätzlicher Geräte. DE–14 info@easymeter.com, www.easymeter.com...

  • Seite 15: Montage

    DEUTSCH EasyMeter Q3D 5 Montage Anschluss des Zählers an das Versorgungsnetz Sonderwerkzeug: Schraubendreher Kombi-Schlitz Typ Z Größe 2 Plombierzange Wenn möglich, spannungsfreien Zustand des Zählerverteilers herstellen oder zumindest elektrische Verbraucher der Hausanlage über Trennvorrichtung vom Zählerverteiler trennen. Ä Kapitel 4.3 „Zubehör“ auf Seite 14) am Den Zähler ggf.
  • Seite 16 Der Anschluss erfolgt für alle Zählertypen (auch Zweirichtungs- und Lieferzähler) auf die gleiche Weise. Alle Anschlussklemmen mit dem in der Tabelle aufgeführten Schraubenanzugsdrehmo- ment anziehen. Zählertyp Schraubenanzugsdrehmoment 1XXX 2,5 Nm 2XXX/3XXX 3 Nm Die Schrauben sind mit einem Bremsgewinde ausgestattet und sind daher anfangs etwas schwergängig. DE–16 info@easymeter.com, www.easymeter.com...

  • Seite 17: Anschluss Von Erweiterungsmodulen

    DEUTSCH EasyMeter Q3D Die Stromversorgung des Zählerverteilers herstellen, falls nicht unter Spannung gearbeitet wurde, und die Phasenanzeige am Display ablesen. Die angeschlossenen Phasen (L1, L2, L3) müssen im Display angezeigt werden. ð Wenn angeschlossene Phasen nicht angezeigt werden, die Stromversorgung wieder unterbrechen und die nicht angezeigten Phasen-Anschlussleitungen überprüfen.
  • Seite 18 Betriebsanleitung Easy-10059-DE Tastkopf Materialien: Tastkopfblech Tastköpfe können mit Hilfe eines Tastkopfblechs auf dem Zähler montiert werden. Das Tastkopfblech auf die Befestigungslaschen schieben und den Tastkopf am Blech befestigen. DE–18 info@easymeter.com, www.easymeter.com...

  • Seite 19: Wartung Und Störungen

    DEUTSCH EasyMeter Q3D 6 Wartung und Störungen Wartung Das Gerät muss entsprechend den landesspezifischen gesetzlichen Vorgaben turnusgemäß geprüft/ausgetauscht werden. Störungen Das Gerät zeigt Störungen im Display an. Störung Ursache Behebung Displaytest zeigt Anzeige- Display ist defekt Zähler austauschen. fehler Ausrufezeichen wird im Dis- Bei Geräten mit Rücklaufsperre...

  • Seite 20: Spezifikation Der D0-Schnittstelle

    Bit 3: keine Bedeutung Bit 4: 1 = L3 keine Span- nung Bit 5: 1 = L2 keine Span- nung Bit 6: 1 = L1 keine Span- nung Bit 7: 0 = Leerlauf Fabriknummer 0-0:96.1.255*255 max. 20 Zeichen DE–20 info@easymeter.com, www.easymeter.com...
