9. Hinweise zur Montage

Der empfohlene Leiterquerschnitt zum Anschluss der Zähler lautet:
Zähler Q3MX1XXX (I
Zähler Q3MX2XXX (I
Zähler Q3MX3XXX (I
Anzugsdrehmoment der Klemmenschrauben 3 Nm (M6). Der Klemmendeckel
ist in 4 Längen erhältlich (40, 60, 80, 100 mm). Maßzeichnungen der
Zählervarianten sind auf Anfrage erhältlich. Eine schiefe Montage des Zählers
hat keinen Einfluss auf die Messtechnik.

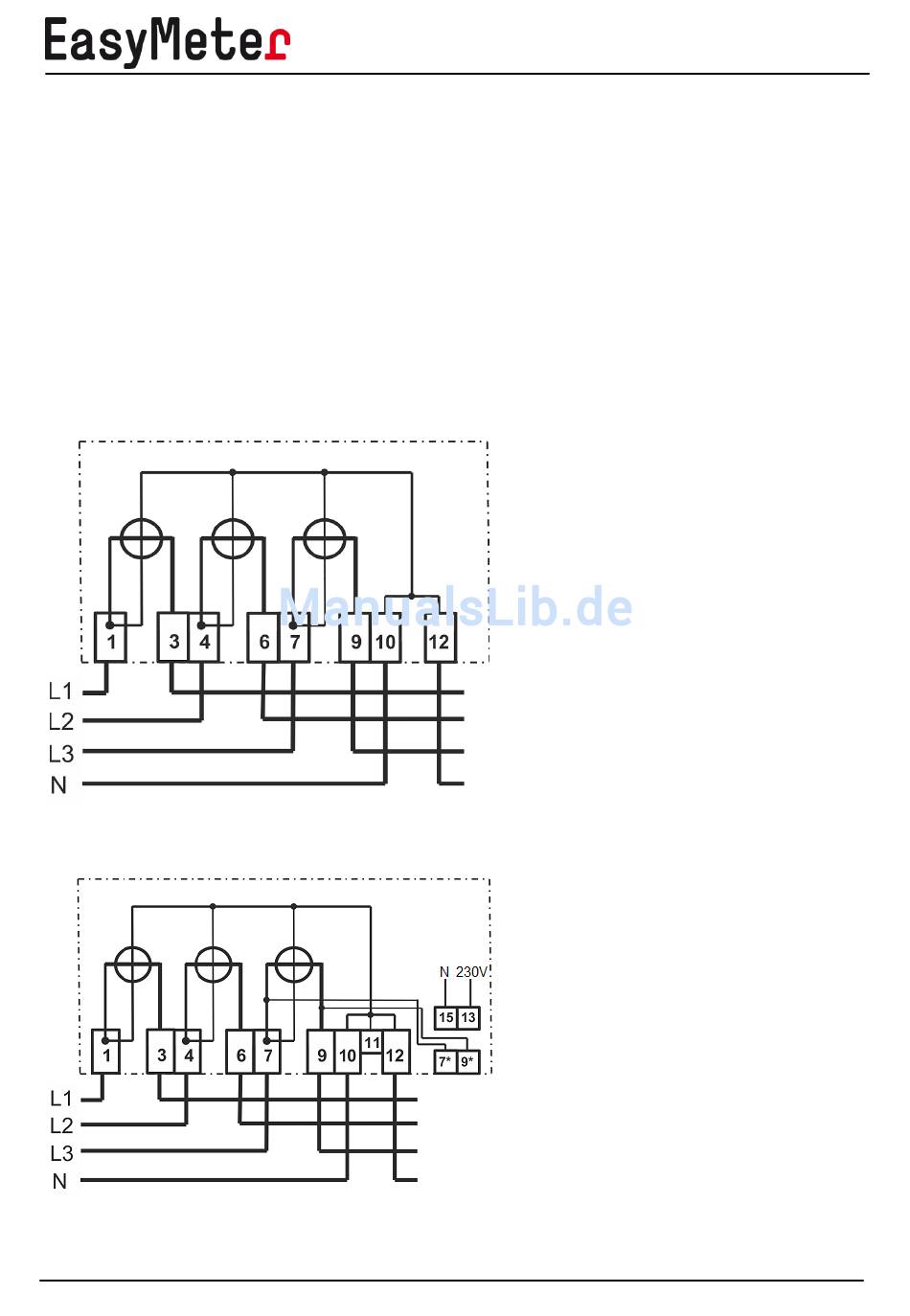

10. Anschlussschaltbild

Abb. 1: Anschlussschaltbild 4100 ohne Zusatzklemmen
Abb. 2: Anschlussschaltbild 4102 mit Zusatzklemmen
Betriebsanleitung
= 60A):
max
= 60A):
max
= 100A):
max
BA_Q3M_Rev05, Seite 18
Elektronischer
3-Phasen, 4-Leiter Zähler
16mm²
35mm²
35mm²
Q3M
