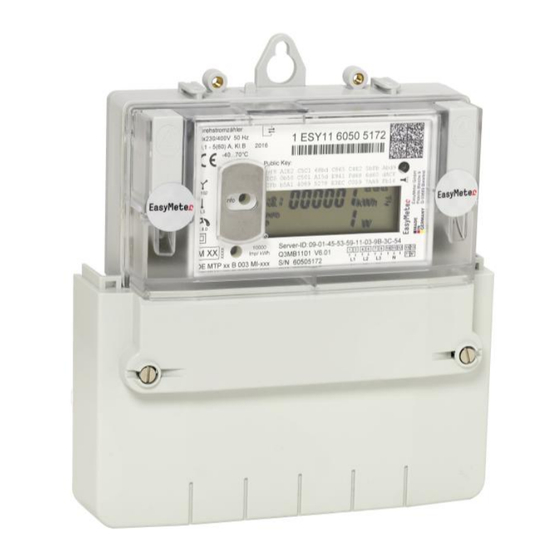

easyMeter Q3M Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. easyMeter Anleitungen
  4. Energieverbrauchszähler
  5. Q3M
  6. Betriebsanleitung

easyMeter Q3M Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Q3M:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
Elektronischer,
3-Phasen, 4-Leiter Zähler
Q3M

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für easyMeter Q3M

Inhaltszusammenfassung für easyMeter Q3M

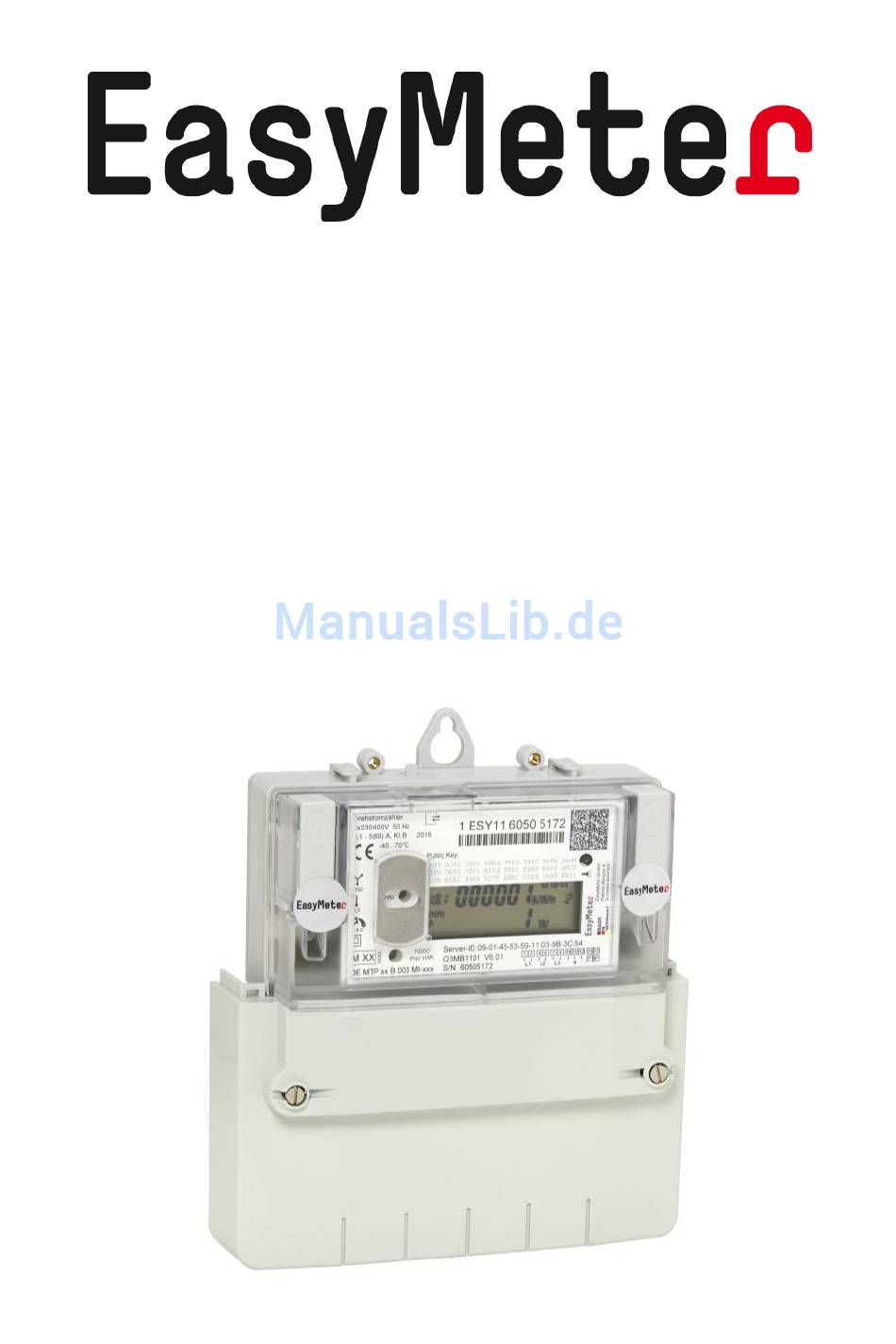

  • Seite 1 Betriebsanleitung Elektronischer, 3-Phasen, 4-Leiter Zähler...

  • Seite 2: Inhaltsverzeichnis

    6.1 Datenschnittstellen (MSB- und INFO-DSS) ..... 15 6.1.1 MSB-Schnittstelle ............15 6.1.2 Info-Schnittstelle ............15 6.1.3 Optischer Prüfausgang ..........16 7. Datenprotokolle der Zähler Q3M ........16 8. Technische Daten der Zähler..........17 9. Hinweise zur Montage ............18 10. Anschlussschaltbild ............18...

  • Seite 3: Allgemeine Beschreibung

    Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 1. Allgemeine Beschreibung Sicherheitshinweis: Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen. Verwendung: Verwendung als 3 Phasen, 4 Leiter- oder Einphasen-Wechselstrom-Zähler (L3) in Zählerplatzsystemen mit Zählerräumen nach DIN VDE0603 Teil 1, DIN 43853. Produktbeschreibung: Bidirektionale Datenschnittstelle (D0);...

  • Seite 4: Varianten Und Artikelnummern

    XXX6X Zweirichtungszähler, +T0/ -T0 XXX7X Zweirichtungszähler, +T1/+T2 / -T0 XXX8X Lieferzähler mit Rücklaufsperre, XXX9X Lieferzähler ohne Rücklaufsperre, -T0 Optionen Q3M XXXX0 ohne Manipulationserkennung (Magnet Sensor) Q3M XXXX1 mit Manipulationserkennung (Magnet Sensor) Die Übersicht ist als Typenliste erhältlich. BA_Q3M_Rev05, Seite 4...

  • Seite 5: Innenleistungsschild

    Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 3. Innenleistungsschild Leistungsschild des Q3M (Beispiel) . Allgemeine Displayfunktionen Als Anzeige dient eine nicht hinterleuchtete Flüssigkristallanzeige (LCD) mit folgenden Zeichen / Symbolen: BA_Q3M_Rev05, Seite 5...

  • Seite 6: Anzeige Der Betriebszustände

    Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5. Anzeige der Betriebszustände 5.1 Grundsätzlicher Ablauf nach Spannungswiederkehr (Power-on-Reset) L1 L2 L3 Displaytest Anzeige aller Segmente INFO Anzeigedauer ca. 15s Geräte - Firmwareversion des Programmcodes Anzeigedauer ca. 5s Geräte – Firmware Prüfsumme des Programmcodes Anzeigedauer ca.

  • Seite 7: Anzeige Für Die Verschiedenen Zählerausführungen

    Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.2. Anzeige für die verschiedenen Zählerausführungen 5.2.1 Anzeige Bezugszähler L1 L2 L3 INFO L1 L2 L3 INFO L1 L2 L3 INFO Anzeige Tariflos Bezug: 1.8.0 2-Tarifanzeige Rücklaufsperre Bezug: 1.8.1 und 1.8.2 Rücklaufsperre, Tarif 2 aktiv Info-Anzeige: Wirkleistung Info-Anzeige: Wirkleistung Bei Doppeltarifzählern...

  • Seite 8: Anzeige 2- Richtungszähler

    Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.2.3 Anzeige 2- Richtungszähler L1 L2 L3 INFO L1 L2 L3 INFO L1 L2 L3 INFO L1 L2 L3 INFO L1 L2 L3 INFO 2-Richtungs-Zähler, tariflos L1 L2 L3 Bezug: 1.8.0 Lieferung: 2.8.0 INFO Info-Anzeige: Wirkleistung Anzeige wechselt alle 8 Sek.

  • Seite 9: Tarifierung Allgemein

    Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.2.4 Tarifierung allgemein Die elektronischen Zähler des Typs Q3M sind als tariflose oder als Zweitarifzähler verfügbar. Bei den Zweitarifzähler kann auf dem Display auch die tariflose Anzeige über MSB aktiviert werden. Dabei wird nur das Summenregister 1.8.0 (Bezugszähler) bzw. 2.8.0 (Lieferzähler) oder 1.8.0 und 2.8.0 im Wechsel (Zweirichtungszähler)

  • Seite 10: Zusatzinformationen Durch „Optischen Taster

    Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.3.2 Zusatzinformationen durch „optischen Taster“ L1 L2 L3 Displaytest- alle Segmente an INFO L1 L2 L3 Anforderung des 4-stelligen PIN- Codes (s. Eingabe des PIN- Codes) INFO L1 L2 L3 Anzeige der aktuellen Wirkleistung in W INFO L1 L2 L3 Verbrauch seit letzter Nullstellung in kWh in...

  • Seite 11: Eingabe Des Pin-Codes

    Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.3.3 Eingabe des PIN-Codes An der ersten Stelle erscheint eine L1 L2 L3 Null. Nach jedem weiteren „kurzen Tastendruck“ wird die Stelle INFO hochgezählt: 0 -> 1 -> 2 -> … 9 -> 0 -> usw. L1 L2 L3 Wenn die auszuwählende Zahl an INFO...

  • Seite 12: Anzeige Historische Werte

    Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.3.4 Anzeige Historische Werte Historischer Wert über 1 Tag für +A falls vorhanden; durch „kurzen Tastendruck“ wechselt die Anzeige L1 L2 L3 zum nächsten Zeitraum; durch „Langen Tastendruck“ Werte in der INFO Vergangenheit anzeigen. Diese Funktion ist für alle folgenden historischen Werte verfügbar.

  • Seite 13: Anzeige Historischer Werte In Der Vergangenheit

    Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.3.6 Anzeige historischer Werte in der Vergangenheit "-1" ,"-2","-3",.."-730" L1 L2 L3 INFO zurück ins Hauptmenü In der oberen Zeile erscheint ein Counter "-1", gleichzeitig steht in der zweiten Zeile der aktuelle Energiewert für einen Tag. Ein weiterer „kurzer Tastendruck“ zählt den Counter hoch: "-2".

  • Seite 14: Anzeige Von Betriebszuständen

    Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.3.7 Anzeige von Betriebszuständen Spannungsausfall einer Phase L1 L2 (hier L3) INFO L1 L2 L3 Verbrauch unter der Anlaufschwelle – die Leistungsanzeige zeigt „- - - - - -“ INFO Magnetische Manipulation L1 L2 L3 erkannt.

  • Seite 15: Ausgänge Und Schnittstellen

    Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 6. Ausgänge und Schnittstellen 6.1 Datenschnittstellen (MSB- und INFO-DSS) Telegramm Protokoll nach SML 1.04 Baudrate 9600 Bit/s Byte Format (8,N,1) 6.1.1 MSB-Schnittstelle Die potentialfreie Datenschnittstelle des Zählers ist eine bidirektionale, optische (Infrarot-) Kommunikationsschnittstelle. Es können pro Datensatz maximal folgende Messwerte ausgegeben werden: ...

  • Seite 16: Optischer Prüfausgang

    100A Varianten mit 5.000 Impulse/kWh bei einer Wischimpulslänge von 1 ms. Liegt die Leistung unterhalb der Anlaufschwelle leuchtet die LED durchgehend. 7. Datenprotokolle der Zähler Q3M Zu den Datenprotokollen des Zählers ist ein separates Dokument erhältlich. BA_Q3M_Rev05, Seite 16...

  • Seite 17: Technische Daten Der Zähler

    Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 8. Technische Daten der Zähler Genauigkeitsklasse: Klasse A oder Klasse B gemäß EN50470-1 Referenzstrom I Grenzstrom I 60 A, 100 A Anlaufstrom I 10 mA Mindeststrom I 100 mA Übergangsstrom I 500 mA Referenzspannung U : 4-Leiter Zähler: 3 x 230/400 V 2-Leiter Zähler: 230 V an L3 Referenzfrequenz f...

  • Seite 18: Hinweise Zur Montage

    Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 9. Hinweise zur Montage Der empfohlene Leiterquerschnitt zum Anschluss der Zähler lautet: Zähler Q3MX1XXX (I = 60A): 16mm² Zähler Q3MX2XXX (I = 60A): 35mm² Zähler Q3MX3XXX (I = 100A): 35mm² Anzugsdrehmoment der Klemmenschrauben 3 Nm (M6). Der Klemmendeckel ist in 4 Längen erhältlich (40, 60, 80, 100 mm).
