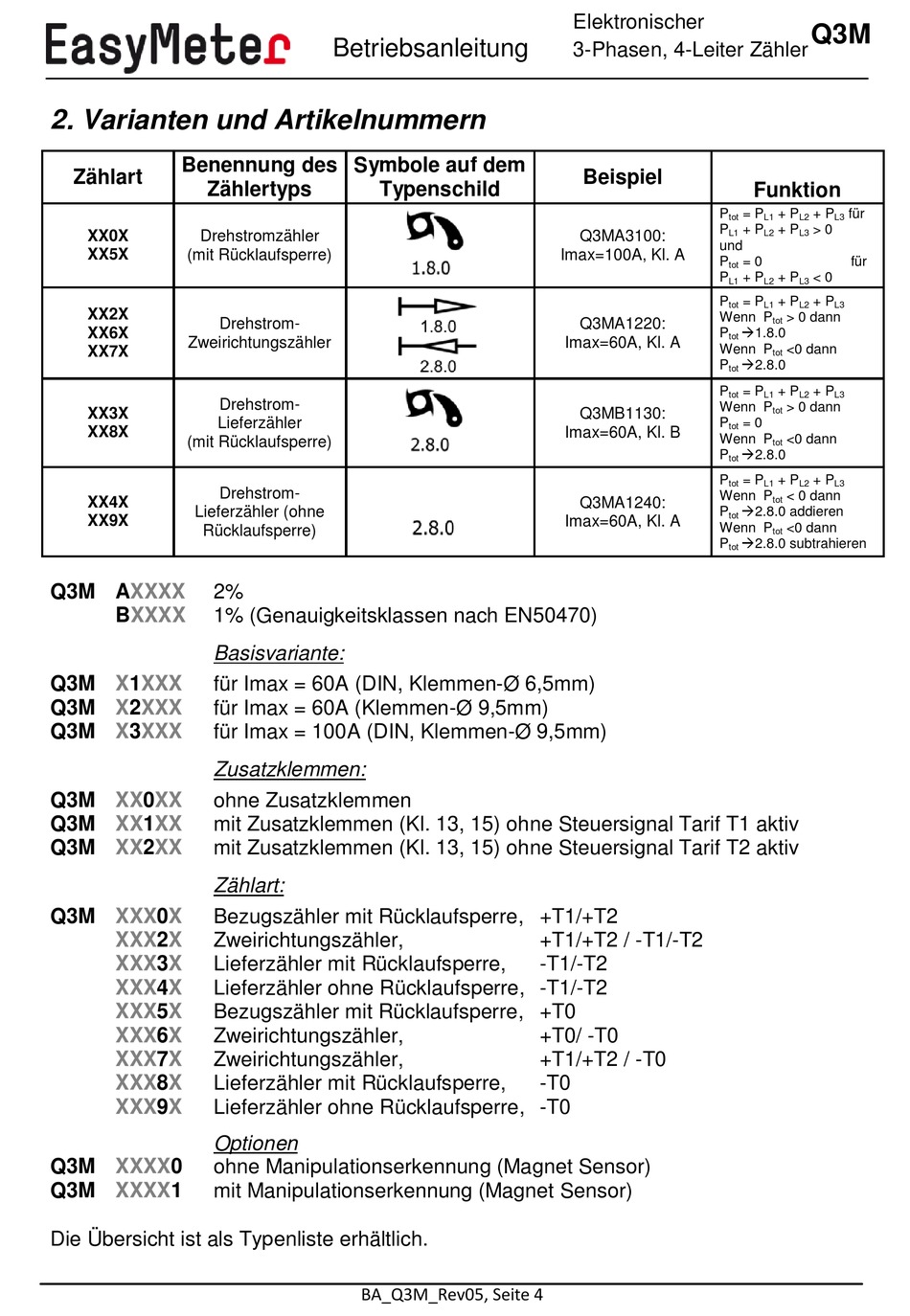

2. Varianten und Artikelnummern

Benennung des
Zählart
Zählertyps
XX0X
Drehstromzähler
XX5X (mit Rücklaufsperre)
XX2X
Drehstrom-
XX6X
Zweirichtungszähler
XX7X
Drehstrom-
XX3X
Lieferzähler
XX8X
(mit Rücklaufsperre)
Drehstrom-
XX4X
Lieferzähler (ohne
XX9X
Rücklaufsperre)
Q3M AXXXX 2%
BXXXX 1% (Genauigkeitsklassen nach EN50470)
Basisvariante:
Q3M X1XXX für Imax = 60A (DIN, Klemmen-Ø 6,5mm)
Q3M X2XXX für Imax = 60A (Klemmen-Ø 9,5mm)
Q3M X3XXX für Imax = 100A (DIN, Klemmen-Ø 9,5mm)
Zusatzklemmen:
Q3M XX0XX ohne Zusatzklemmen
Q3M XX1XX mit Zusatzklemmen (Kl. 13, 15) ohne Steuersignal Tarif T1 aktiv
Q3M XX2XX mit Zusatzklemmen (Kl. 13, 15) ohne Steuersignal Tarif T2 aktiv
Zählart:
Q3M XXX0X Bezugszähler mit Rücklaufsperre, +T1/+T2
XXX2X Zweirichtungszähler,
XXX3X Lieferzähler mit Rücklaufsperre,
XXX4X Lieferzähler ohne Rücklaufsperre, -T1/-T2
XXX5X Bezugszähler mit Rücklaufsperre, +T0
XXX6X Zweirichtungszähler,
XXX7X Zweirichtungszähler,
XXX8X Lieferzähler mit Rücklaufsperre,
XXX9X Lieferzähler ohne Rücklaufsperre, -T0
Optionen
Q3M XXXX0 ohne Manipulationserkennung (Magnet Sensor)
Q3M XXXX1 mit Manipulationserkennung (Magnet Sensor)
Die Übersicht ist als Typenliste erhältlich.
