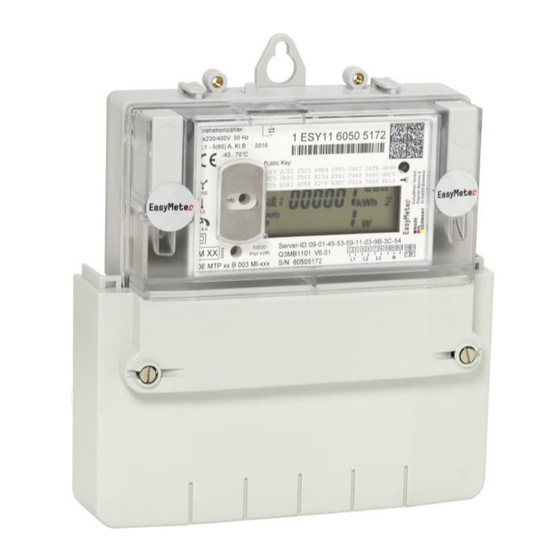

easyMeter Q3M Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Q3M:
Inhaltsverzeichnis

Werbung

Quicklinks

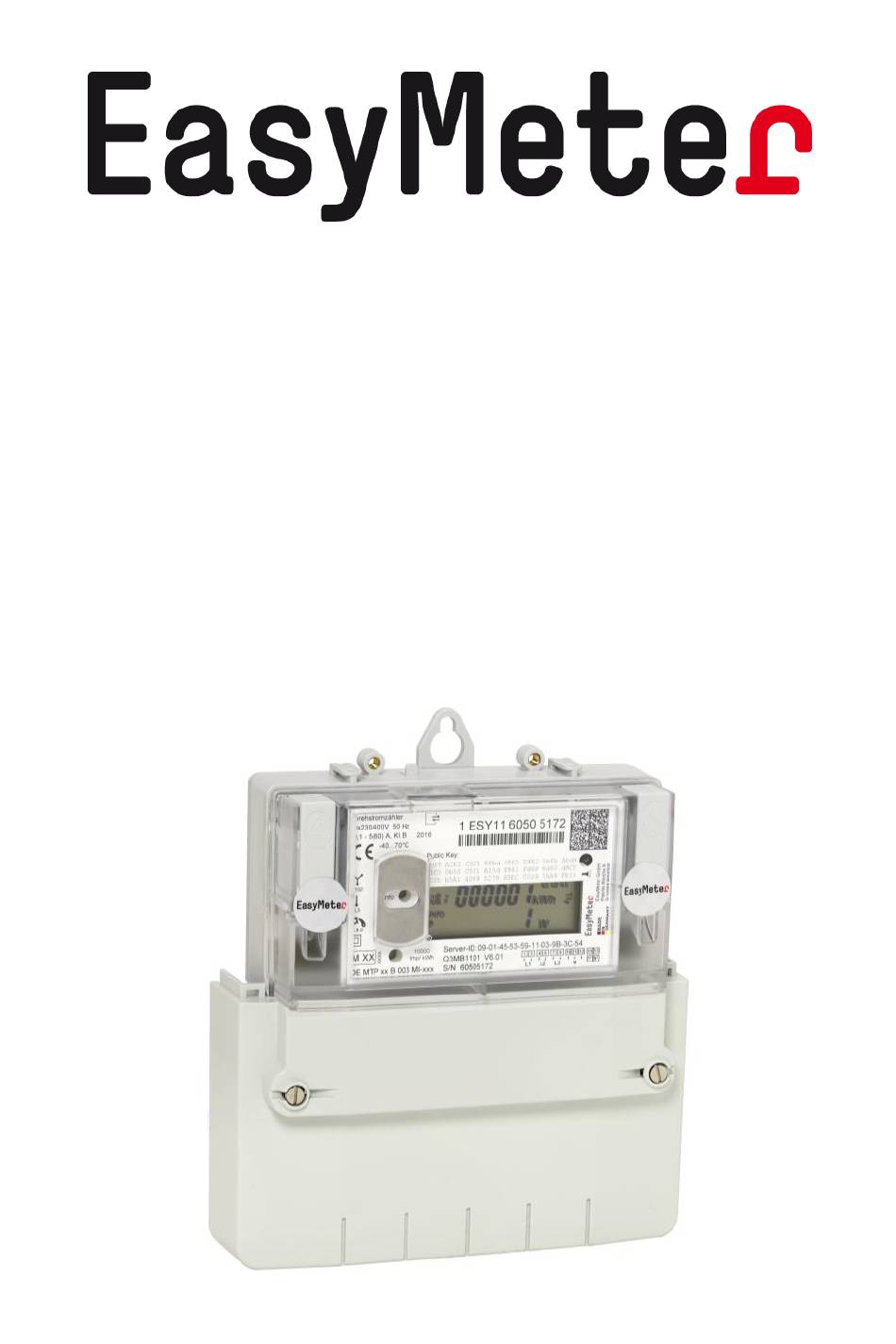

Betriebsanleitung
Elektronischer 2-Tarif,
3-Phasen, 4-Leiter Zähler
Q3M

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für easyMeter Q3M

Inhaltszusammenfassung für easyMeter Q3M

  • Seite 1 Betriebsanleitung Elektronischer 2-Tarif, 3-Phasen, 4-Leiter Zähler...

  • Seite 2: Inhaltsverzeichnis

    6.1 Datenschnittstellen (MSB- und INFO-DSS) ..... 16 6.1.1 MSB-Schnittstelle ............16 6.1.2 Info-Schnittstelle ............16 6.1.3 Optischer Prüfausgang ..........17 7. Datenprotokolle der Zähler Q3M ........17 8. Technische Daten der Zähler..........18 9. Hinweise zur Montage ............19 10. Anschlussschaltbild ............19...

  • Seite 3: Allgemeine Beschreibung

    Elektronischer 2-Tarif Betriebsanleitung 3-Phasen, 4-Leiter Zähler 1. Allgemeine Beschreibung Sicherheitshinweis: Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen. Verwendung: Verwendung als 3 Phasen, 4 Leiter- oder Einphasen-Wechselstrom-Zähler (L3) in Zählerplatzsystemen mit Zählerräumen nach DIN VDE0603 Teil 1, DIN 43853. Produktbeschreibung: Bidirektionale Datenschnittstelle (D0);...

  • Seite 4: Varianten Und Artikelnummern

    Nur positive Energiezählung, Rücklaufsperre (wie Motorzähler) XXX2X Zweirichtungszähler, Summe der Einzelenergien jeder Phase XXX3X Lieferzähler, nur positive Energiezählung, Rücklaufsperre XXX4X Lieferzähler, ohne Rücklaufsperre Optionen Q3M XXXX0 ohne Manipulationserkennung (Magnet Sensor) Q3M XXXX1 mit Manipulationserkennung (Magnet Sensor) Die Übersicht ist als Typenliste erhältlich. BA_Q3M_Rev04, Seite 4...

  • Seite 5: Innenleistungsschild

    Elektronischer 2-Tarif Betriebsanleitung 3-Phasen, 4-Leiter Zähler 3. Innenleistungsschild Leistungsschild des Q3M (Beispiel) . Allgemeine Displayfunktionen Als Anzeige dient eine nicht hinterleuchtete Flüssigkristallanzeige (LCD) mit folgenden Zeichen / Symbolen: BA_Q3M_Rev04, Seite 5...

  • Seite 6: Anzeige Der Betriebszustände

    Elektronischer 2-Tarif Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5. Anzeige der Betriebszustände 5.1 Grundsätzlicher Ablauf nach Spannungswiederkehr (Power-on-Reset) L1 L2 L3 Displaytest Anzeige aller Segmente INFO Anzeigedauer ca. 15s Geräte - Firmwareversion des Programmcodes Anzeigedauer ca. 5s Geräte – Firmware Prüfsumme des Programmcodes Anzeigedauer ca.

  • Seite 7: Anzeige Für Die Verschiedenen Zählerausführungen

    Elektronischer 2-Tarif Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.2. Anzeige für die verschiedenen Zählerausführungen 5.2.1 Anzeige Bezugszähler L1 L2 L3 INFO L1 L2 L3 T1/T2 INFO L1 L2 L3 INFO 2-Tarifanzeige Anzeige Tariflos Bezug: 1.8.1 und 1.8.2 Bezug: 1.8.0 Rücklaufsperre Rücklaufsperre, Tarif 2 aktiv Info-Anzeige: Wirkleistung Info-Anzeige: Wirkleistung Anzeige wechselt in 2-...

  • Seite 8: Anzeige 2- Richtungszähler

    Elektronischer 2-Tarif Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.2.3 Anzeige 2- Richtungszähler L1 L2 L3 INFO L1 L2 L3 L1 L2 L3 INFO INFO T1/T2 L1 L2 L3 L1 L2 L3 INFO INFO L1 L2 L3 INFO 2-Richtungs-Zähler, tariflos 2-Richtungs- 2-Tarif-Zähler Bezug: 1.8.0 Bezug: 1.8.1 und 1.8.2 Lieferung: 2.8.0 Lieferung: 2.8.1 und 2.8.2 oder...

  • Seite 9: Tarifierung Allgemein

    Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.2.4 Tarifierung allgemein Die elektronischen Zähler des Typs Q3M sind Zweitarifzähler. Auf dem Display kann auch die Tariflose Anzeige über MSB Aktiviert werden. Dabei wird nur das Summenregister 1.8.0 (Bezugszähler) bzw. 2.8.0 (Lieferzähler) oder 1.8.0 und 2.8.0 im Wechsel (Zweirichtungszähler) angezeigt.

  • Seite 10: Zusatzinformationen Durch „Optischen Taster

    Elektronischer 2-Tarif Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.3.2 Zusatzinformationen durch „optischen Taster“ L1 L2 L3 Displaytest- alle Segmente an INFO L1 L2 L3 Anforderung des 4-stelligen PIN- Codes (s. Eingabe des PIN- Codes) INFO L1 L2 L3 Anzeige der aktuellen Wirkleistung in W INFO L1 L2 L3 Verbrauch seit letzter Nullstellung in kWh.

  • Seite 11: Eingabe Des Pin-Codes

    Elektronischer 2-Tarif Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.3.3 Eingabe des PIN-Codes An der ersten Stelle erscheint eine L1 L2 L3 Null. Nach jedem weiteren „kurzen Tastendruck“ wird die Stelle INFO hochgezählt: 0 -> 1 -> 2 -> … 9 -> 0 -> usw. L1 L2 L3 Wenn die auszuwählende Zahl an INFO...

  • Seite 12: Anzeige Historische Werte

    Elektronischer 2-Tarif Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.3.4 Anzeige Historische Werte L1 L2 L3 Historischer Wert über 1 Tag INFO L1 L2 L3 Historischer Wert über 7 Tage INFO L1 L2 L3 Historischer Wert über 30 Tage INFO L1 L2 L3 Historischer Wert über 365 Tage INFO (noch nicht vorhanden)

  • Seite 13: Anzeige Betriebszeiten

    Elektronischer 2-Tarif Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.3.5 Anzeige Betriebszeiten L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 INFO INFO INFO INFO L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 INFO INFO INFO INFO L1 L2 L3 L1 L2 L3...

  • Seite 14: Anzeige Historischer Werte In Der Vergangenheit

    Elektronischer 2-Tarif Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.3.6 Anzeige historischer Werte in der Vergangenheit L1 L2 L3 An der ersten Stelle erscheint eine Null. Nach jedem weiteren „kurzen Tastendruck“ wird die INFO Stelle hochgezählt: Wenn die auszuwählende Zahl an der ersten L1 L2 L3 Stelle erscheint, so ist eine Pause von ca.

  • Seite 15: Anzeige Von Betriebszuständen

    Elektronischer 2-Tarif Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.3.7 Anzeige von Betriebszuständen Spannungsausfall einer Phase L1 L2 (hier L3) INFO L1 L2 L3 Verbrauch unter der Anlaufschwelle – die Leistungsanzeige zeigt „- - - - - -“ INFO 5.3.8 Anzeige von Fehlerzuständen Funktionsfehler: L1 L2 L3 Die letzten Energiewerte der...

  • Seite 16: Ausgänge Und Schnittstellen

    Elektronischer 2-Tarif Betriebsanleitung 3-Phasen, 4-Leiter Zähler 6. Ausgänge und Schnittstellen 6.1 Datenschnittstellen (MSB- und INFO-DSS) Telegramm Protokoll nach SML 1.04 Baudrate 9600 Bit/s Byte Format (8,N,1) 6.1.1 MSB-Schnittstelle Die potentialfreie Datenschnittstelle des Zählers ist eine optische (Infrarot-) Kommunikationsschnittstelle. Es werden pro Datensatz folgende Messwerte ausgegeben: ...

  • Seite 17: Optischer Prüfausgang

    60A Varianten mit einer Pulskonstante von 10.000 Impulse/kWh und bei den 100A Varianten mit 5.000 Impulse/kWh bei einer Wischimpulslänge von 1 ms. Liegt die Leistung unterhalb der Anlaufschwelle leuchtet die LED durchgehend. 7. Datenprotokolle der Zähler Q3M Zu den Datenprotokollen des Zählers ist ein separates Dokument erhältlich. BA_Q3M_Rev04, Seite 17...

  • Seite 18: Technische Daten Der Zähler

    Elektronischer 2-Tarif Betriebsanleitung 3-Phasen, 4-Leiter Zähler 8. Technische Daten der Zähler Genauigkeitsklasse: Klasse A oder Klasse B gemäß EN50470-1 Referenzstrom I Grenzstrom I 60 A, 100 A Anlaufstrom I 10 mA Mindeststrom I 100 mA Übergangsstrom I 500 mA Referenzspannung U : 4-Leiter Zähler: 3 x 230/400 V 2-Leiter Zähler: 230 V an L3 Referenzfrequenz f...

  • Seite 19: Hinweise Zur Montage

    Elektronischer 2-Tarif Betriebsanleitung 3-Phasen, 4-Leiter Zähler 9. Hinweise zur Montage Der empfohlene Leiterquerschnitt zum Anschluss der Zähler lautet: Zähler Q3MX1XXX (I = 60A): 16mm² Zähler Q3MX2XXX (I = 60A): 35mm² Zähler Q3MX3XXX (I = 100A): 35mm² Anzugsdrehmoment der Klemmenschrauben 3 Nm (M6). Der Klemmendeckel ist in 4 Längen erhältlich (40, 60, 80, 100 mm).
