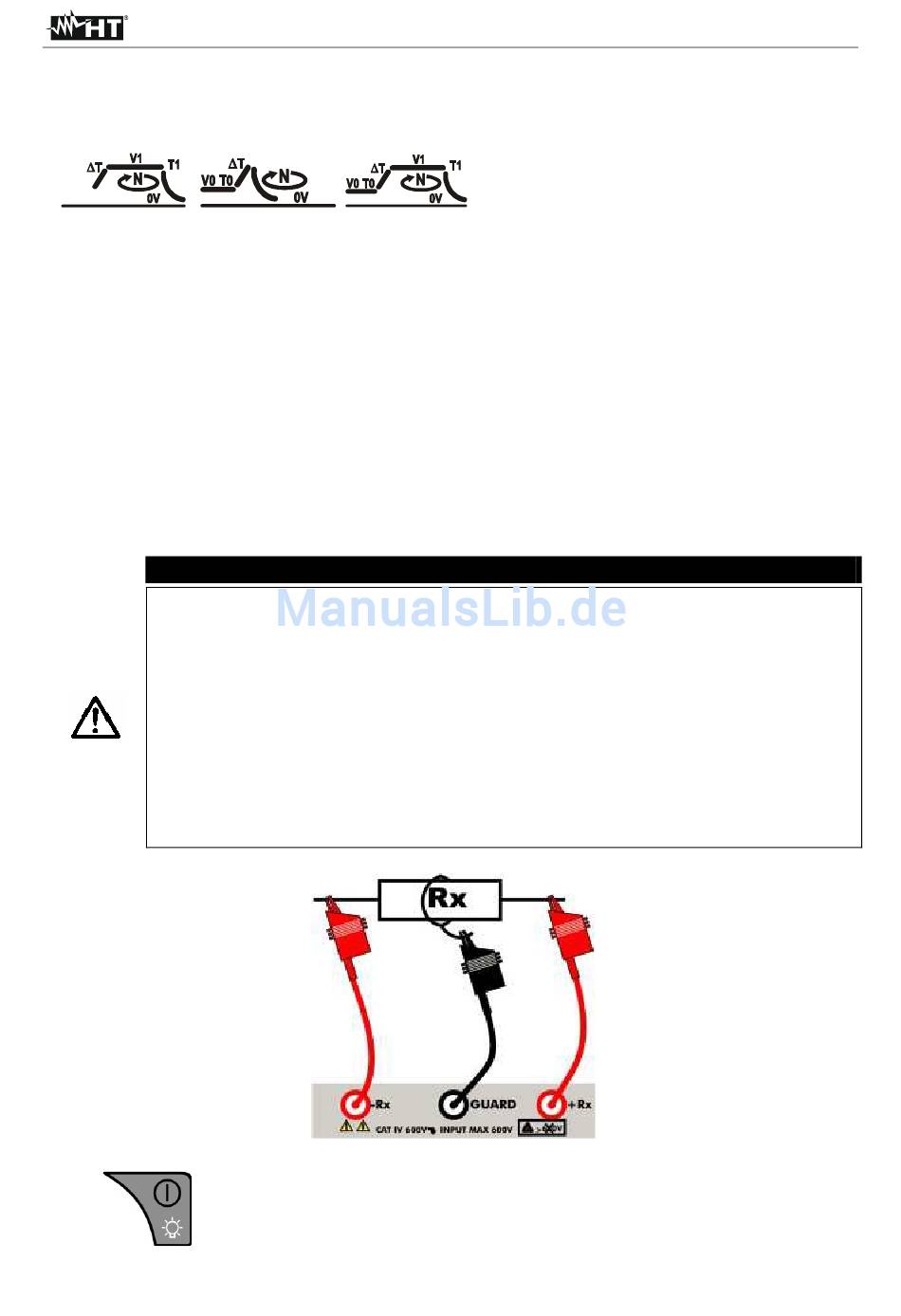

RAMPEN Modus
Diese Funktion wird ausgeführt in Übereinstimmung mit dem Standard IEC/ EN61557-2.
Der RAMPEN Modus erlaubt die Auswahl unter drei verschiedenen Arten von Rampen :
RAMPE#1
Für jede Art von Rampe ist es möglich, die Dauer, die Prüf-Spannung und die Häufigkeits-
Zeiten zu setzen, in der Rampe wiederholt wird, (Par. 4.8.1, Par. 4.8.2, Par. 4.8.3).
RAMPE#1: Die Spannung startet von 0V, erreicht den Wert V1 in einem Zeitintervall ∆T,
hält den Wert V1 für eine Zeit T1, und kehr schließlich zurück zu 0 (mit einer
möglichen Entladung der Restspannung).
RAMPE#2: Die Spannung startet von 0V, die gehalten wird für eine Zeit T0, erreicht den
Wert V1 in einem Zeitintervall ∆T, und kehr schließlich zurück zu 0 (mit einer
möglichen Entladung der Restspannung).
RAMPE#3: Die Spannung startet von 0V, die gehalten wird für eine Zeit T0, erreicht den
Wert V1 in einem Zeitintervall ∆T, hält sich beim Wert V1 für eine Zeit T1,
und kehr schließlich zurück zu 0 (mit einer möglichen
Restspannung).
Φ Das Instrument kann in Installationen der Überspannungs-Kategorie CAT
IV 600V zu Erde eingesetzt werden mit einer maximalen Spannung von
600V am Eingang. Verbinden Sie das Instrument nicht mit Installationen
deren Spannungen, die Grenzwerte übersteigen, die in diesem Handbuch
angegeben werden. Wenn diese Grenzwerte überschritten werden, kann
der Anwender elektrischen Schocks ausgesetzt werden und das
Instrument kann Schaden nehmen.
Φ Verbinden Sie die Messleitungen immer mit dem Instrument und den
Krokodilklemmen mit allem Zubehör, getrennt vom System.
Φ Es wird empfohlen die Krokodilklemmen unter Berücksichtigung des
Sicherheitsbereichs, markiert mit dem Handschutz (Par. 4.3), zu halten.
1.
Schalten Sie das Instrument ein durch Drücken der relevanten Taste .
RAMPE#2
RAMPE#3
Abb. 6: Instrumenten Beschaltung
WARNUNG
DE - 17
